Putkien lämmitys lämmityskaapelilla: miten prosessi tapahtuu

Maatalojen rakentamisen aikana kaikki viestinnän eristämistoimenpiteet olisi annettava etukäteen (hautaaminen maahan jäädytyspisteen alapuolella, mineraalivillan eristys, polystyreenivaahto, polyeteenivaahto), mutta joskus kaikki tämä ei ole. Saatat kohdata matalan kaivannon, lämmittämättömän huoneen läpi kulkevia putkia, ja tällaisissa tapauksissa voit säästää putkilinjojen lämmityskaapelilla.

Seuraavassa tarkastellaan, mitä se on, miten se on asennettu, ja näyttää myös videon tässä artikkelissa.

Putkilinjan eristys

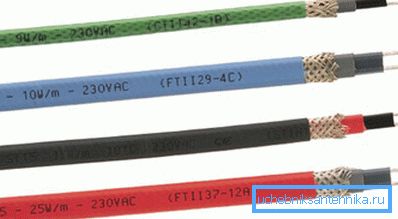

Lämmityskaapeli

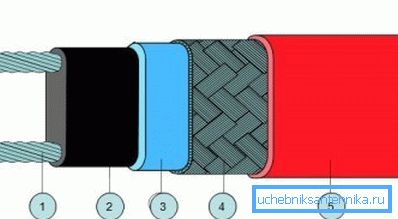

• Itsesäätyvää lämmityskaapelia lämmitysputkia varten valmistetaan nauhakuumennin, jossa puolijohdepolymeerimatriisia kuumennetaan kahdella rinnakkaisella johtimella. On huomionarvoista, että asennettaessa tällaista kaapelia opastus sallii sen katkaista yhteyden missä tahansa paikassa ilman pelkoa kylmän vyöhykkeen syntymisestä. Lisäksi tällainen teippirakenne pystyy säätämään kunkin yksittäisen osan tuottaman lämmön määrää, joten tällainen kaapeli ei voi periaatteessa palaa.
• Koska kaksoiseristys modifioidulla polyolefiinilla, laite saa mekaanisen suojan (hankaus, isku), suojaa aktiivisia kemikaaleja vastaan, vedenpitävyyttä ja suuria dielektrisiä ominaisuuksia.. On syytä muistaa, että tällaisen resistiivisen laitteen hinta on paljon korkeampi kuin PNSV: n hinta, mutta jatkuvaa seurantaa ei käytännössä tarvita, koska säätö tapahtuu yksin.

Mitä harkita tehoa laskettaessa

Oikean resistiivisen laitteen valitsemiseksi on käytännössä otettava huomioon kolme päätekijää: 1) kolmannen osapuolen lämmöneristysvoima; 2) materiaali, jonka putki on tehty; 3) putkilinjan halkaisija.

Huom. Jos olet asentanut lämmityskaapelin putkiston sisäiseen vesihuoltoon, tämä ei tarkoita, että se ei enää tarvitse eristystä. Jos teet ylimääräistä eristysvillaa, polystyreenivaahtoa tai polyeteenivaahtoa, se vähentää merkittävästi lämpöhäviötä, joten myös sähkön hinta on pienempi.

asennus

Huom. Jos tämä on lämmityskaapeli putken sisäistä jätevettä varten, se voidaan hankkia millä tahansa vaipalla, mutta fluoripolymeerin eristys tulisi sietää ruoan sopivuuden kannalta.

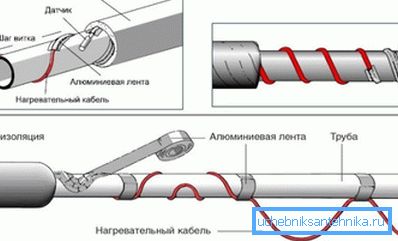

Putkille itsesäätyvää lämmityskaapelia on asetettu kahdella tavalla - sisä- ja ulkokäyttöön. Jälkimmäisen menetelmän osalta on kuitenkin joitakin vaihtoehtoja, joista yksi on esitetty ylemmässä kuvassa, joten se voidaan kiinnittää putkea pitkin yksisuuntaisesti suorassa linjassa, se voidaan myös asentaa molemmille puolille, ja lisäksi se on asennettu aaltoviivalla tai kierteellä.

Tällaisia ​​vaihtoehtoja käytetään kuitenkin pääasiassa vain silloin, kun jätevesijärjestelmä tai vesihuoltojärjestelmä on jo mukana, ja jäädyttämisessä on ongelmia, ja lisäksi tätä lämpönauhaa käytetään kattojen talven lämmittämiseen (jäätymissuojaus).

Ennen kuin ostat tällaisen laitteen, sinun on varmistettava, että se myydään yhdessä sen leikkaamiseen tarkoitetun pakkauksen kanssa, joka sisältää hihan ja holkin, joka suojaa kaapelia veden tunkeutumisesta sisälle, eristeen alla. Lisäksi lämmityskaapelin asennus putken sisäpuolelle alkaa kytkimen ensimmäisestä asennuksesta ja sitten tiivisteen, joka sopii tiiviisti kuoreen.

On suotavaa tehdä tämä ennen päätteiden leikkaamista - tämä helpottaa prosessia - se on paljon helpompaa ja nopeampaa.

Kun olet asettanut kytkimen ja tiivisteen omin käsin, voit aloittaa leikkaamisen, ja tämän vuoksi meidän on peruttava 100-120 mm: n reunasta. Ensinnäkin leikkaamme eristyksen ympärysmitalla, mutta leikkaamme sen vain, jotta se ei vahingoitu - leikkauksen jälkeen taivuta kaapeli tähän paikkaan useita kertoja ja leikkaus on valmis.

Sen jälkeen leikkaa eristys ja poista se (reunalla voit erottaa sen veitsellä - tämä on helpompaa).

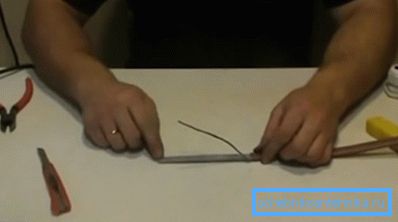

Kun olet poistanut eristyksen, sinun edessäsi on suojavaippa, jota sinun täytyy kutoa ja kiertää flagellumiin, kuten yllä olevassa kuvassa tehdään - myöhemmin liität sen maahan. Nyt sinun täytyy vapauttaa lämmitysmatriisi ja tehdä tämä, vetäytyä yläreunan reunasta 15-20 mm ja hyvin varovasti, jotta itse matriisi ei vaurioituisi, viistämällä kuori ympärysmitan ympärille, mutta prosessi on täsmälleen sama kuin yläkerroksen.

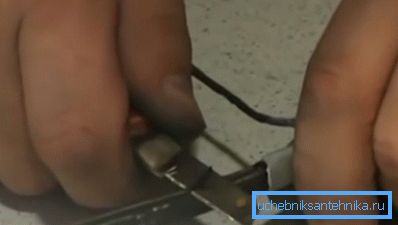

Nyt olet saavuttanut itse matriisin ja sinun täytyy puhdistaa johdot liitännästä poistamalla kuori niistä veitsellä, mutta tämä on hieman vaikeampaa verrattuna kahteen ylempään eristävään kerrokseen, joista olet poistunut. Rakennuksen toteuttamiseksi laajenna nauhan reunaa ja poista muovia erittäin huolellisesti, samalla kun teet teräksen terävämmäksi - näet ylimmän kuvan prosessin osan.

Tee tällainen pyyhkäisy kahdelta puolelta ja vedä johdot varovasti, levitä niitä ympäri, niin että voit katkaista jo tarpeettoman kuoren - voit tietenkin leikata matriisin keskellä, mutta ottaen huomioon sen jäykkyys, se on melko vaikeaa.

Nyt asetamme sarjaan erityisen kaksikanavaisen suuttimen paljaille johdoille, mutta täytetään ensin tiiviste reikiin, jotta varmistetaan vedenpitävyys (asennuksen jälkeen lisätään tiiviste uudelleen reikiin). Jokaisella ytimellä (myös näytöllä), jotka on laitettu saman putken muoviputkiin, ja ytimien päissä on metalliputkia, jotka kiinnität pihdeillä tai liitinlohkolla.

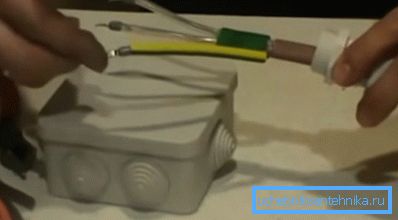

Nyt kaapeli on valmis liitettäväksi kilpeen tai erikoiskoteloon, kuten ylemmässä valokuvassa.

Huom. Kaapelin takapää on suljettava. Tätä varten poista 20-25 mm: n yläeriste, jätä se 5-7 mm: n päähän ja lyhennä yhtä matriisijohtoa 5 mm: llä - oikosulku ei tapahdu.

Ylhäältä laitat lämmön kutistumisen sarjasta ja lämmittävät sen ottelulla.

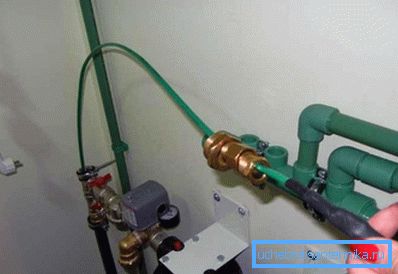

Nyt sinun täytyy työntää putken sisäinen itsesäätyvä lämmityskaapeli liittimen läpi, kytke liittimet ja maa virtalähteeseen ja lämmitysprosessi alkaa.

johtopäätös

Lämmityskaapelin koko asennus putken sisällä ei vie paljon aikaa - sen leikkaaminen vaatii paljon enemmän huomiota ja työvoimakustannuksia. Täsmälleen sama menetelmä nauhanlämmittimen kytkemiseksi ja asentamiseksi katolle (selvitä tästä, miten kaapeli asetetaan eri tyyppisiin putkiin).
