Putkien lämmitys kaapelilla: toteutusominaisuudet
Yksityisessä talossa oleva putkilinja on heikko - haavoittuvuus talven pakkasille, jonka seurauksena putkien läpi virtaava neste voi kiteytyä, mikä ei vain pysäytä järjestelmää, vaan myös uhkaa sen koskemattomuutta.
On olemassa useita tapoja käsitellä tätä ongelmaa. Seuraavaksi analysoimme sen tehokkainta ratkaisua, joka sisältää sähköjohdon käytön.
Kaapelilämmityksen ominaisuudet
Tärkeimmät menetelmät pitkään käytettyjen putkien jäätymisen estämiseksi ovat rakenteen upottaminen maan alle jäädyttämällä ja lämmittämällä eristävillä materiaaleilla. Monet tekijät voivat kuitenkin vähentää tällaisten toimenpiteiden luotettavuutta.
Jos käytät putkilinjan lämmitystä sähkökaapelilla, varmistat järjestelmän suojaamisen jäätymiseltä.
Toimintaperiaate
Lämmitys tapahtuu useiden osien ansiosta:
| menetelmä | tapaaminen |
| Lämmityskaapeli | Tämä on pääelementti, joka tuottaa lämmitystä sen aiheuttaman sähkövirran takia. |
| lämmönsäätimellä | Mittaa nesteen lämpötilan, lähettää signaaleja lämmitysjärjestelmään ja pois päältä, kun se on tietty lasku |
| Alumiinifolionauha | Kiinnittää kaapelin putkeen |

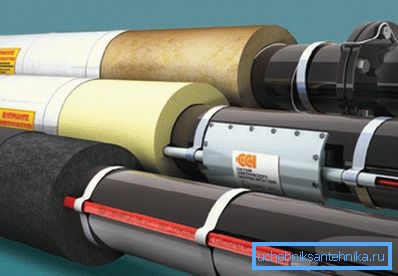

| Lämmöneristys | Lisää langan tehokkuutta ja ohjaa lämpöä tiukasti määränpäähänsä ja estää sen leviämisen ympäristöön |

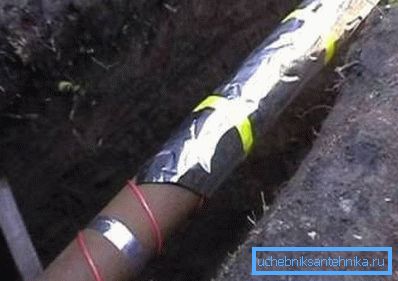

Vinkki: jos käytät itsesäätävää kaapelia putkien lämmitykseen, voit tehdä ilman termostaattia. Tämä yksinkertaistaa järjestelmää ja tekee siitä entistä kestävämmän.

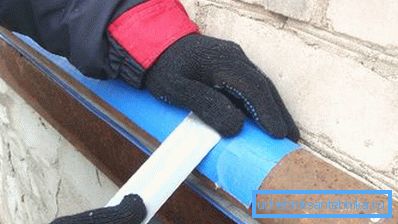

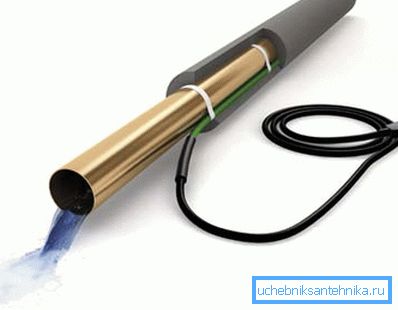

Toisin sanoen lanka kiinnitetään putkeen foliopiirinauhan avulla, joka sitten liitetään sähköverkkoon, ja termostaatin, joka ohjaa lämpötilan muutoksia sisälle virtaavassa nesteessä. Jäähdytyshetkellä annetaan signaali, ja kaapeli alkaa lämmetä, jolloin lämpötila nousee turvalliseen tasoon.

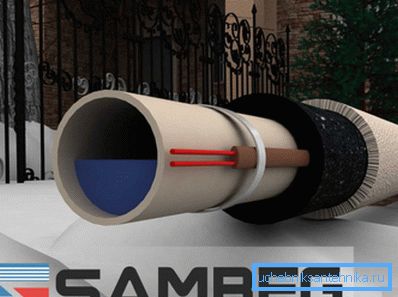

On huomionarvoista, että se voidaan toteuttaa sekä lämmittämällä putkistoja putken sisäpuolella että sen ulkopuolella. Toinen vaihtoehto on yleisempi ja kätevä.
edut
Lämmitysmenetelmän etuja on useita:
- Taattu vesi- ja vesihuolto kaikissa sääolosuhteissa. Niin kauan kuin on sähköä, putkistosi eivät jäätyisi.

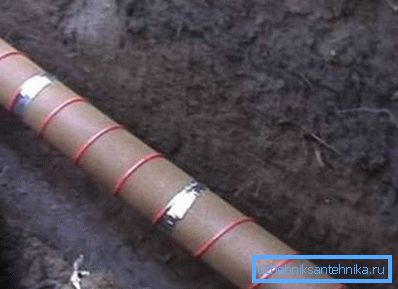

- Mahdollisuus putkien sijoittamiseen suositellun vyöhykkeen yläpuolelle. Tämä mahdollistaa moottoriteiden tehokkaamman jakelun ja kaivutöiden määrän vähentämisen.
- Ei tarvita korjaustöitä vakavien jäätymien jälkeen. Loppujen lopuksi riittämättömän lämmityksen seurauksena muodostuneet jääkiteet voivat vahingoittaa merkittävästi putkimateriaalia.
Niinpä näemme, että vaikka lisälaitteen hinta on melko suuri, sen säästämät säästöt, jotka johtuvat sen toiminnallisuudesta enemmän kuin maksaa siitä.
asennus

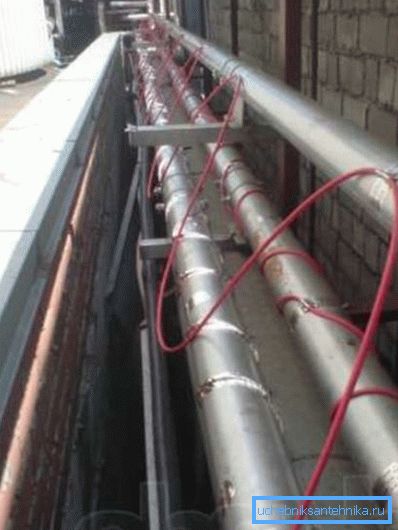

Luodaksesi vesiputkien lämmityksen omalla kaapelilla, sinun on ensin laskettava järjestelmän lämpöhäviö, jotta voit valita oikean tehon.
Vinkki: polyeteeni- ja muoviputkien tapauksessa ei voi asentaa laitteita, joiden kapasiteetti on yli 15 W / m. Se voi vahingoittaa niiden rakennetta.
laskelma
Lämpöhäviön etsiminen:
Q = (2 3, 3,14, W, L, (Text-TNAR) / Ln (D / dtr.nar)? 1,3, missä
| symboli | nimitys |
| Q | Lämpöhäviö, W |
| W | Lämmönjohtavuuden indeksi eristys, useimmiten se on 0,04 [W / m? ° C] |
| L | Moottoritien pituus, m |
| Text | Veden lämpötila putkilinjan sisällä, ° C |
| TNAR | Ympäristön lämpötila, ° C |
| D | Ulkoinen osa ottaen huomioon eristys, m |
| dtr.nar | Ulkoinen osa ilman eristystä, m |
| 1.3 | Valittu turvatekijä |
Kun tiedetään Q: n arvo, löydämme optimaalisen viiran pituuden: LKAB= Q / Psp. KAB, missä rsp. KAB - tämä on langan erityinen teho.
muuttamisesta
Langan kiinnityksen ja kiinnityksen aikana tekninen ohje edellyttää tiettyjen sääntöjen noudattamista:
- Langan taivutus ei saisi olla suurempi kuin sen säde, koska tämä johtaa tauon esiintymiseen.
- Poistetaan terävien esineiden läsnäolo lankan asennuksessa, ne voivat vaurioittaa eristystä.
- Tarkasta putki vuotojen ja muiden vaurioiden varalta. Jos ne löytyvät, kaapelin asennus on suljettu, kunnes korjaustyöt on tehty.
- Älä kytke johtoa verkkoon, joka on kierretty telaan, mikä voi aiheuttaa tulipalon ja oikosulun.
- Kun olet asentanut lämmitysjärjestelmän, peitä se lämpöeristämällä. Päinvastaisessa tapauksessa käytät sitä lämmittämään nestettä, joka ei ole sisällä, vaan putkilinjaa ympäröivän maan.
johtopäätös
Veden jäädyttäminen putkissa on täynnä paitsi putkilinjan lopettamista myös sen vaurioita. Tehokkain tapa välttää tämä on asentaa lämmitys kaapelilla.
Tässä tapauksessa jopa järjestelmän sijainti maaperän jäädyttämisen tason yläpuolella ei ole kriittinen. Johdon pituuden ja sen asennuksen ominaisuuksien laskeminen on kuvattu edellä.
Tämän artikkelin video tarjoaa sinulle lisätietoja. Huolehdi vesijärjestelmästä oikein.
