Putki valmistettu tina - tuotanto kolmessa vaiheessa yksin

Huolimatta monista erilaisista tina-aihioista, joita myydään supermarkettien rakentamisessa, joskus asennettaessa viemäreitä, ilmanvaihtoa tai muita vastaavia teknisiä järjestelmiä on tarpeen asentaa epätyypillisiä kokoonpanoja tai kokoja. Koska monet kodin mestarit ovat kiinnostuneita siitä, miten putki saadaan ulos omasta kädestään.

Tarvittaessa tinaputki voidaan valmistaa itsenäisesti

Käytetyn materiaalin ominaisuudet

Ennen työn aloittamista on suositeltavaa tutustua tarkasti sen materiaalin erityispiirteisiin, josta putki on tarkoitus rakentaa. Tina on tavallinen teräslevy, jonka paksuus on 0,1 - 0,7 mm. Se muodostetaan työkappaleen peräkkäisellä vierittämisellä valssaamon telojen läpi.

Käsittely ei kuitenkaan pääty tähän. Tuloksena olevan levyn suojaamiseksi korroosion vaikutuksista on tarpeen peittää se toisella aineella, joka ei hapeta ilmassa.

Tämän seurauksena teräslevyt, joiden leveys GOSTin mukaan voi olla 51,2-100 cm, päällystetty sinkkiä, kromia tai tinaa sisältävällä ultrathin-kerroksella, toimitetaan valmiiden tuotteiden varastoon.

Kiinnitä huomiota! Materiaali on hyvin muovia, jonka ansiosta sitä voidaan käsitellä kotona. Toisaalta jäykisteitä järjestettäessä saat rakenteen, joka ei ole huonompi kuin paksumpi teräs.

Koska tinan hinta on myös alhainen, sitä käytetään usein monien eri osien valmistamiseen.

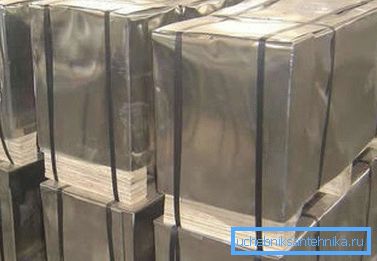

Kuvat tina-arkkeista

Vaaditut työkalut

Leikkuu- ja taivutuslevyille ei tarvitse tehdä suuria ponnistuksia. On kuitenkin hyödyllistä varustaa erikoistyökaluilla ja -laitteilla, joiden luettelo on taulukossa.

työkalu tapaaminen
Sakset saksille Käytetään tinaarkin leikkaamiseen haluttuun kokoon. Materiaalin enimmäispaksuus, kuten tiedätte, on 0,7 mm, joten riittää vain vähäisen lihasvoiman käyttö.
nuija Voit korvata sen kumisella vasaralla sekä terästyökalulla, jossa on kumipadat, jotka eivät jätä tynnyreitä tinaan käytön aikana.
pihdit Käytetään taivutusten tekemiseen. Voi korvata punkkeja.
työpöytä Merkintään ja leikkaamiseen on välttämätöntä sijoittaa tina-arkki tasaiselle alustalle. On parasta käyttää puusepän työpöytää, mutta voit myös leikata lattialle, puhdistaa suurista jätteistä.
Kalibrointielementit Niiden roolin tekee paksuusseinäinen teräsputki, jonka halkaisija on noin 100 mm (tai pyöreä puu) ja teräsnurkka 75 mm. Se kiinnitetään työpöydän reunaan tai kiinnitetään puutyökaluun. Putkea tarvitaan putken pituussuuntaisen sauman aikaansaamiseksi.
merkki Käytetään tinaa varten. Se on ohut terässauva, jossa on terävä pää.
Mittauslaite Tähän kuuluvat hallitsijat, ruletit, neliöt ja muut vastaavat laitteet.
Työkalut tinan kanssa

Työprosessi

Aloitetaan tehdä putki tinasta omin käsin.

Koko prosessi voidaan jakaa useisiin päävaiheisiin:

  1. Valmistus. Tämä sisältää tuotteen merkinnän ja yksittäisten aihioiden leikkaamisen tinaosasta.
  2. Laudaksi. Tässä vaiheessa tapahtuu pyöreä putki.
  3. Yhdistä. Tällöin osat on lopulta ommeltava lopputuotteeseen.

Harkitse niitä kaikkia yksityiskohtaisemmin.

Vaihe 1. Valmistelu

Ennen kuin aloitat tinaputken valmistuksen, sinun tulee merkitä ja leikata haluttu koko iso tina. (Katso myös Pakoputket: Ominaisuudet.)

Tässä ei tarvita monimutkaisia ​​ohjeita, kaikki on hyvin yksinkertaista:

  • levy asetetaan tasaiselle alueelle (työpöytä tai lattia);
  • tulevan putken pituuden mukainen pituus mitataan yläreunasta (merkit voidaan tehdä merkinnällä tai erityisellä merkintätyökalulla);
  • sitten merkin läpi neliön avulla piirretään viiva, joka on kohtisuorassa levyn yläreunaan nähden;
  • ylemmällä reunalla ja alla olevalla viivalla mitataan aihion leveys, joka on yhtä suuri kuin putken ympärysmitan pituus (ja tähän parametriin lisätään 15 mm liitoksen järjestämiseksi);
  • Kaikki merkit yhdistetään, minkä jälkeen tuloksena olevat viivat leikataan.

Vihje! Kun tiedät putken halkaisijan, voit helposti laskea kehän (työkappaleen leveyden) käyttämällä tunnettua kaavaa L =? D missä? - 3.14, D - tulevan osan halkaisija.

Merkitse työkappale varovasti ylös.

Vaihe 2. Muodostaminen

Aihion vastaanottamisen jälkeen on välttämätöntä muodostaa tulevan putken pyöreä profiili.

Täällä työ tehdään seuraavasti:

  1. Merkitty viiva saumaa varten. Sen leveys on 0,5 cm toisella puolella ja 1 toisella. Taitokset taivutetaan 90 asteen kulmassa tinan levyn tasoon nähden. Tätä varten voit käyttää teräsnurkkaa ja malletia.
Tinaarkin taivutus putken muodostamiseksi

Pöytälevy asetetaan pöydän reunaan halutun pituisen siirtymän kanssa, sitten kumirapun iskun avulla sen reunaa taivutetaan varovasti. Työn lopussa sen pitäisi olla läheisessä kosketuksessa kulman alemman tason kanssa.

Työ on tehtävä tasaisesti koko työkappaleen pituudelta. Menettelyn helpottamiseksi voit käyttää pihdit.

  1. Sitten senttimetrin taiteessa tehdään toinen taivutus kirjaimen G. muotoon. Yläosa (sen leveyden tulisi olla 0,5 cm) tulisi tehdä yhdensuuntaisesti tinan levyn kanssa. On toivottavaa etukäteen merkitä ja tätä taivutusta varten.
Taivutuslevyn taivutus pihdeillä
  1. Kun työskentelet sauman kanssa, mene töihin itse putkeen. Tätä varten käytetään ennalta tallennettua pyöreää yksityiskohtaa. Kun olet sijoittanut siihen tina-arkin, sinun pitäisi käyttää malletia pyöristettynä. Tämä tulisi tehdä vähitellen koko levyn pituudelta, kunnes taivutetut reunat kohtaavat.

Vaihe 3. Telakointi

Vain reunojen yhdistäminen ja sauman kiinnittäminen. Tätä varten suurempien taitojen vaakasuora osa taittuu alaspäin ja sulkee vastakkaisen reunan. Sitten ulkonevat saumat taipuvat putken tasoon malletin avulla.

Taivutus on tehtävä suuntaan, joka on vastakkainen L-muotoisen taitoksen kanssa, muuten vesi voi sauman alle ja sen seurauksena putken sisätilaan.

Taittoyhteysjärjestelmä

Hyödyllisiä vinkkejä

Tinaa käytettäessä kannattaa harkita seuraavia kohtia:

  1. On helpompaa työskennellä metallileikkureilla, jos kiinnität nahkaisen silmukan johonkin kahvoista., joka on kulunut sormilla.
  2. Leikkaa reuna pois, on toivottavaa käsitellä taso vanhasta kankaasta metallin sahalle. Tämä säästää leikkauksia, jotka ovat särkyneitä, joista voit satuttaa.
  3. Valmiiden tuuletusputkien lyhentämiseksi voidaan käyttää tölkinavaajaa.
Leikkaa putki tölkinavaajaan

johtopäätös

Putkien valmistus tinasta on melko yksinkertaista, joten tarvittaessa voit tehdä tarvittavan osan itse. Samoin voidaan suunnitella ja laatikko putkille. Lisätietoja tästä artikkelista löydät videosta.
