Putki kattilaan - valmistus ja asennus

Lämmityskattilaa asennettaessa tärkeä asia on savupiipun asennus ja riippumatta siitä, toimiiko kattilassa kiinteä polttoaine tai kaasu. Lämmitysjärjestelmän turvallisuus ja sen tehokkuus riippuvat pääasiassa siitä. Tässä artikkelissa tarkastellaan, miten putki voidaan valmistaa kattilaan ja suorittaa sen asennus.

Putkien valmistus

Perusvaatimukset

Pakokaasukanavan läsnäolo on yksi tärkeimmistä edellytyksistä kattilan käytössä. Se on tarpeen myrkyllisten palamistuotteiden poistamiseksi ulkopuolelta. Minun on sanottava, että tällainen putki on pääsääntöisesti mukana kattilassa, mutta joissakin tapauksissa saattaa olla tarpeen tehdä se itsenäisesti, esimerkiksi tämä voi johtua tilojen kokoonpanosta.

Rakenteen valmistaminen ei ole vaikeaa, tärkeintä on, että se täyttää tietyt vaatimukset, joita tarkastelemme seuraavassa:

• Savupiipun materiaalin on oltava palamaton..
• Savupiipun vähimmäisleikkauksen tulee olla vähintään 250 x 250 mm. Halkaisija lasketaan kattilan savupiipun alueen mukaan;
• Rakenneosien liitokset on tiivistettävä.. Tiiviys suoritetaan luonnollisesti palamattomilla materiaaleilla.
• Jos rakenne koostuu useista osista, jokainen yläosa on asetettava pohjaan.

Näiden sääntöjen tunteminen ei ole vaikeaa suorittaa savupiippua tai savupiippua, vaan ainoa asia, joka sinun on päätettävä sen valmistusmateriaalista.

tarvikkeet

Ei niin kauan sitten, savupiiput valmistettiin pääasiassa tiilistä, mutta viime aikoina monet muut vaihtoehdot ovat tulleet esiin. Seuraavaksi harkitse yleisintä:

valmistus

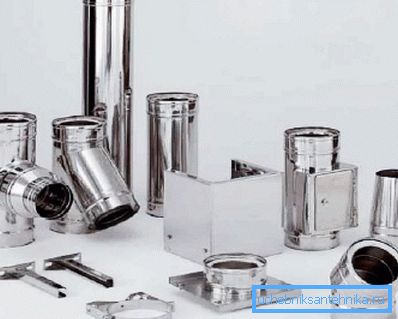

Itse asiassa savupiipun valmistus on valmistaa putket, jotka kootaan myöhemmin yhteen järjestelmään. Siksi tässä vaiheessa on tarpeen laskea vain putkien pituus ja leikata ne. Tämän jälkeen voit jatkaa asennusta.

Putkiasennus

Perusvaatimukset

Savupiippujen ja savupiippujen asennukseen on olemassa useita tärkeitä vaatimuksia:

• Savupiipun kanava on sijoitettava pystysuoraan (suurin sallittu poikkeama saa olla enintään 30 astetta metriä kohti), eikä sen pituus saa olla kapeneva ja laajennettu.
• Putken tulee nousta talon harjanteen yläpuolelle, mikä estää ilman vuotamisen ja varmistaa laadukkaan savunpoiston. Korkeus riippuu savupiipun sijainnista:

• Jos katto on tasainen, putken tulee nousta yhden metrin yläpuolelle;
• Kun poistat rakenteen harjanteesta metriä kohden, sen yläpuolella on oltava vähintään 0,5 metriä.
• Kun putki poistetaan 2-3 metrin etäisyydellä harjanteesta, se voidaan asettaa samalle tasolle.
• Jos katto on korkeamman rakennuksen vieressä, savupiipun tulisi nousta katon yläpuolelle.

On myös pidettävä mielessä, että kiinteän polttoaineen tai kaasukattilan minimikorkeus on 5 metriä.

• Taivutusten ollessa kyseessä vaakasuorien osien pituus ei saa ylittää yhtä metriä.

Kiinnitä huomiota! Kun savupiippu nostetaan yli 1,5 metrin korkeudelle katon yläpuolelle, se on kiinnitettävä kiinnikkeillä.

Kävelytiet

Kaikki kattiloiden savupiiput on jaettu kahteen tyyppiin:

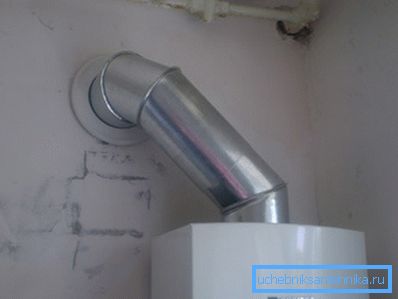

• Ulkona - kadun puolella olevan seinän tai ikkunan läpi ja kulkee sitten ulkoseinää pitkin.

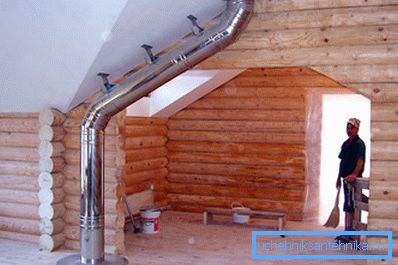

• Sisäinen - suurin osa rakennuksesta sijaitsee talossa. Poistu kadulle katon ja katon päällekkäisyyden kautta.

Joka tapauksessa vaikein asennusvaihe on kulkulaite. Tosiasia on, että savupiippu ei saa olla palavien materiaalien vieressä (etäisyys on 13-25 senttimetriä), koska se lämmitetään korkeassa lämpötilassa, tämä pätee erityisesti kiinteän polttoaineen kattiloihin. Samanaikaisesti kuljetusyksikön on oltava ilmatiivis.

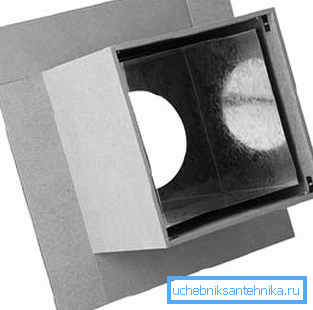

Tämän ongelman ratkaisemiseksi käytetään yleensä kanavaa, jota kutsutaan myös läpimeneväksi portiksi. Tämä rakenne voidaan valmistaa teräksestä tai mineraalista. Laatikon ja putken välinen tila on täynnä eristemateriaalia - se voi olla mineraalivilla, laajennettu savi tai jopa hiekka.

Tiivistää kulku katon läpi käyttämällä erityistä designia esiliinojen avulla. Tiivistysliitokset suoritetaan käyttämällä kuumuutta kestävää tiivistettä. Putken ja katon vieressä oleva seinäprofiili on yleensä valmistettu kuparista, teräksestä tai sinkitty.

Asennus

Putken asennus lämmityskattilaan suoritetaan seuraavassa järjestyksessä:

• Ensimmäinen asia, mitä sinun tarvitsee tehdä, on kattoon kohdistuva merkintä kulkuprofiilin koon mukaisesti ja leikkaa haluttu koko.
• Seuraavaksi reikäkappale asetetaan reikään.

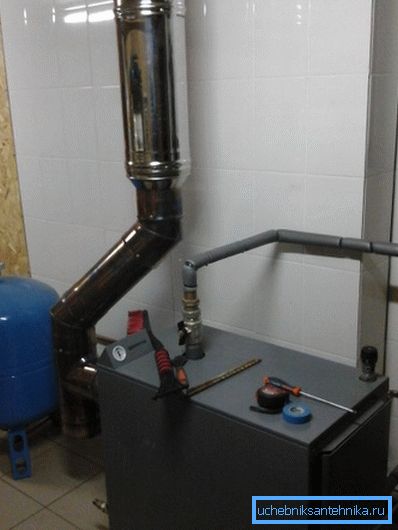

• Sitten putki vedetään liitäntäputken läpi ja kiinnitetään kattilan ulostuloputkeen. Täten kattilan lämpöputki saa tiukan jatkeen savupiippujärjestelmän muodossa. Liitos on suljettu asbestikaapelilla.
• Tämän jälkeen pääsyportin asennus kattoon. Näihin tarkoituksiin voidaan suorittaa erityinen ristikkojärjestelmä.
• Työn päätyttyä liitosputken läpi johdetaan ulkoinen putki, joka on kytketty savupiipun sisäpuolelle.

Tässä ehkä koko lyhyt ohjeet savupiipun asennusta varten. Asennuksen jälkeen rakenne on eristettävä ja siihen on kiinnitettävä kipinäsuoja.

Lämmöneristys

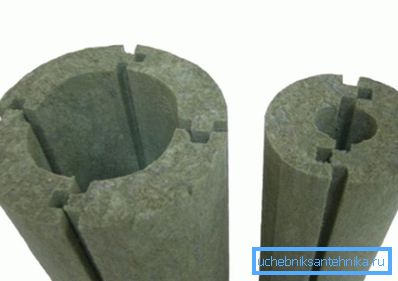

Savupiipun pakollinen osa on lämmöneristys. Se estää kondensaation muodostumisen. Eristysmateriaalina käytettiin mineraalivillaa, joka on yksinkertaisesti kääritty putken ympärille.

Lämmöneristin on suojattava kotelolla, se on yleensä valmistettu galvanoidusta teräksestä.

Vihje! Jotta putkien lämpöeristystä ei suoritettaisi, voit valmistaa savupiipun erityisistä sandwich-putkista, joilla on aluksi kaksi seinää. Seinien välissä on lämmöneristin.

Tärkeimmät virheet

Yleensä kaikki kattilan putkien rakentamisen aloittajat tekevät seuraavia virheitä omin käsin:

• Käytä materiaaleja, jotka eivät sovi savupiippuun (asbesti, alumiini).
• Asennuksen aikana savupiipun saa joutua kosketuksiin katon tai katon kanssa, mikä aiheuttaa materiaalien karhennuksen tai jopa tulipalon (kiinteän polttoaineen kattiloissa).
• Riittämätön putkiliitos, joka johtaa savun tunkeutumiseen huoneeseen. Se voi olla terveydelle haitallista.
• Rakenteen riittämätön lämmöneristys - tästä voi aiheutua jopa kaasukattilan putken jäätyminen, varsinkin kun kattilaa käytetään ajoittain, esimerkiksi mökissä.

Savupiipun hoito

Jotta savupiippujärjestelmä pystyy tehokkaasti selviytymään tehtävästä ja palvelemaan mahdollisimman pitkään, on huolto suoritettava ajoittain:

• Ennen jokaista lämmityskautta on tarkastettava ruosteen, halkeamien tai muiden vikojen rakenne, jotka voivat johtaa järjestelmän paineistumiseen ja palamistuotteiden tunkeutumiseen huoneeseen.

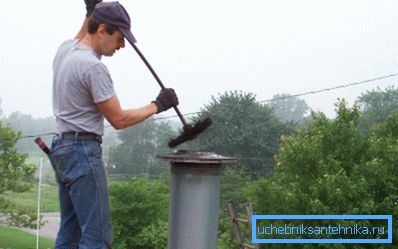

• Jos kattila toimii kiinteällä polttoaineella, järjestelmä on puhdistettava joka vuosi, muuten ei vain sen kapasiteetti vähenee, vaan myös nokisytytyksen todennäköisyys. Puhdistusta ei tarvitse suorittaa mekaanisesti, menettely voidaan suorittaa polttamalla erityisiä kemiallisia yhdisteitä kattilaan.

Kiinnitä huomiota! Tarkastus ei edellytä ainoastaan ​​savupiippua, vaan kaikki muut järjestelmän osat. Tämä antaa aikaa löytää ja korjata ongelma. Jos esimerkiksi kattilassa on kiehuvaa ja putket ovat kylmiä, pumppu ei todennäköisesti toimi, tai suodatin on tukossa.

Tässä ehkä kaikki kattilan putkien valmistus- ja asennuspisteet.

johtopäätös

Kattilan asentaminen kattilaan edellyttää vastuullista lähestymistapaa, koska kaikkien talon asukkaiden turvallisuus riippuu siitä. Lisäksi kaikkien edellä mainittujen standardien noudattaminen tehostaa järjestelmää.

Mitä tulee ongelman tekniseen puoleen, tee savupiippu ja suorita itsenäisesti sen asennus jokaisen kodin päällikön alaisuudessa. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
