Putki 76 mm saumaton ja sähköinen: erottuvat ominaisuudet

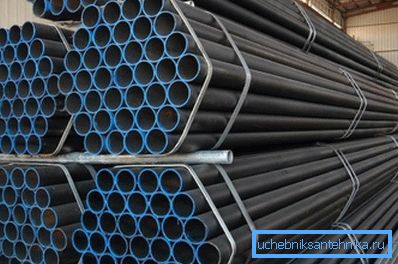

Jos olet kiinnostunut putkesta, jonka pituus on 76 mm (ulkohalkaisija), sinun ei pidä unohtaa, että tällainen profiili valmistetaan kahden eri valtion standardin mukaisesti, tämä on GOST 8732-70 (saumaton saumaton) ja GOST 10704-63 (sähköhitsaus).
Näiden kahden standardin lisäksi on olemassa erilaisia lisäyksiä - TU ja DU (ehdollinen halkaisija), mutta tämä on varsin kapea erikoistuminen, jossa tuotteet valmistetaan pieninä erinä tietyin teknisin ehdoin ja jotka tehdään useimmiten tilauksesta, joten voit saada sen suoraan tehtaalta .
Nyt puhumme tuotteista, jotka löytyvät varastoista ja myymälöistä, ja lisäksi huomiota kiinnitetään tämän artikkelin videoon.
Putki GOSTin mukaan
Huom. Jos tarvitset halkaisijaltaan 76 mm: n putken, sinun on koordinoitava tämä tavanomainen sisähalkaisija valmistajan kanssa. Toisin sanoen määrität seinän tai nauhojen paksuuden.
Mitä etsiä ostettaessa
- Riippuen käyttötarkoituksesta, johon aiot hankkia 76 millimetrin profiilin, sinun ei tarvitse kiinnittää huomiota sen ulkohalkaisijaan vaan myös sisäiseen tai yksinkertaisesti seinän paksuuteen, jos et ole kiinnostunut maastohiihtokyvystä.. Niinpä GOST 10704-63: n (sähköhitattu) mukainen ohje ilmaisee metallin (valssatun levyn) paksuuden: 1,4 mm; 1,6 mm; 1,8 mm; 2,0 mm; 2,2 mm; 2,5 mm; 2,8 mm; 3,0 mm; 3,2 mm; 3,5 mm; 4,0 mm; 4,5 mm; 5,0 mm; 5,5 mm. GOST 8732-70: n (saumaton) mukaan tämä parametri on 3,5 mm; 4,0 mm; 5,0 mm; 7,0 mm; 8,0 mm; 10,0 mm.
- Tämä parametri määrittää, kuinka paljon 76 putkipainoa (massa yleensä otetaan huomioon juoksumittaria kohti), sekä sen kustannukset, ei lasketa valmistusmenetelmää (sähköinen tai saumaton), jonka hinnoittelu riippuu myös. Mutta jos et kaivaa kaupallisten laskelmien hienovaraisuuksiin, voimme sanoa, että tuotteiden hinta riippuu metallin painosta yhdessä juoksumittarissa, joten kalliimpi on paksuseinäinen.
- Ohutseinäisen profiilin suosio on tietysti johtava asema ohutseinämän edessä (materiaalikustannukset ovat ratkaisevassa asemassa), mutta tässä on edelleen tärkeää kiinnittää huomiota teknisiin ominaisuuksiin, erityisesti asennettaessa paineputkistoja. Esimerkiksi 76 putken lämmitystä ei tehdä litteänä putkijohtona, mutta nousuputkina ja valtateinä on siksi tärkeää ottaa huomioon lämmönsiirtimen paine (maksimi). Jopa tavalliselle aidalle ohutseinäinen profiili ei ole täysin sopiva - tässä tapauksessa tietysti sähköhitsausprofiili on varsin sopiva, mutta mitä paksumpi levy on, sitä korkeampi on aidan käyttöikä.
- On käynyt ilmi, että myyjä ilmaisi materiaalin hinnan mittarin avulla, mutta tonnimäärän ja alistumattoman henkilön osalta on melko vaikea ymmärtää, mutta tässä on vain otettava huomioon yhden metrin putken paino 76 mm eri seinämäpaksuudella. Näin ollen, ottaen huomioon tämän parametrin, voit helposti selvittää, kuinka monta metriä tietyssä tuotteessa on yksi tonni, jossa alla olevat taulukot auttavat sinua. Jos materiaalia ei ole mahdollista punnita, ja hinta ilmoitetaan tonnistolla, niin tällainen laskenta voidaan tehdä helposti lyijykynällä tai paperilla, mutta tässä tapauksessa sinun on tiedettävä mittarin massa.
taulukot
| Ulkohalkaisija (mm) | Seinämän paksuus (mm) | Paino metriä kohti (kg) | Metrinen pinta-ala tonnilta |
| 76 | 1,4 | 2576 | 388,3 |
| 76 | (1,5) | 2867 | 348,8 |
| 76 | 1,6 | 2936 | 340,6 |
| 76 | 1.8 | 3294 | 303,6 |
| 76 | 2.0 | 3650 | 274,0 |
| 76 | 2.2 | 4004 | 249,7 |
| 76 | 2.5 | 4532 | 220,7 |
| 76 | 2.8 | 5055 | 197,8 |
| 76 | 3.0 | 5,401 | 185,2 |
| 76 | 3.2 | 5745 | 174,1 |
| 76 | 3.5 | 6,258 | 159,8 |
| 76 | 3,8 | 6766 | 147,8 |
| 76 | 4.0 | 7,103 | 140,8 |
| 76 | 4.5 | 7,935 | 126,0 |
| 76 | 5.0 | 8755 | 114,2 |
| 76 | 5.5 | 9,562 | 104,6 |

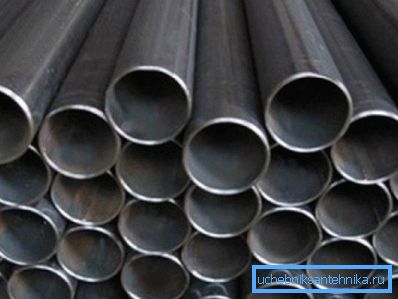

Sähköinen hitsauspituus (GOST 10704-63)
| Ulkohalkaisija (mm) | Seinämän paksuus (mm) | Paino metriä kohti (kg) | Metrinen pinta-ala tonnilta |
| 76 | 3.0 | 5.40 | 333,3 |
| 76 | 3.2 * | 5,74 | 312,5 |
| 76 | 3.5 | 6.26 | 285,7 |
| 76 | 4.0 | 7.10 | 250 |
| 76 | 4.5 | 7,94 | 222,2 |
| 76 | 5.0 | 8,76 | 200 |
| 76 | 5.5 | 9,56 | 181,8 |
| 76 | 6.0 | 10.36 | 166,6 |
| 76 | 6,5 | 11.14 | 153,8 |
| 76 | 7,0 | 11,91 | 142,8 |
| 76 | 7,5 | 12.67 | 133,3 |
| 76 | 8.0 | 13.42 | 125 |
Saumaton saumaton (GOST 8732-70)
Huom. Tämän taulukon avulla voit helposti määrittää tarvitsemasi parametrit, esimerkiksi jos 1 metrin putken paino 76x3 mm (saumaton) on 5,4 kg, sitten yksi tonni aiheuttaa 133,3 m tuotannon. Tai esimerkiksi 76x4 mm: n putken paino (sähköhitattu) on 7,103 kg, sitten yhden tonniin se on 140,8 m profiilia.
Ominaisuudet ja sovellus
Toimintatarpeesta (tavoite) riippuen tällaiset putket on valmistettu tietyistä teräslajeista, jotka vastaavat tiettyä valtion standardia.
- A - Mekaaniset ominaisuudet normalisoidaan GOST 380-88 mukaan. Teräslajit: St2sp, St4sp, St5sp, St6sp.
- B - Mekaaniset ominaisuudet normalisoidaan GOST 380-2005 (muutettu), 1050-88, 4543-71 ja 19281-89 mukaan.
- B - Mekaaniset ominaisuudet standardoidaan GOST 380-2005, 1050-88, 4543-71 ja 19281-89 mukaan.
- G - Mekaaniset ja kemialliset ominaisuudet normalisoidaan GOST 1050-88, 4543-71 ja 19281-89 mukaan. Mekaanisten ominaisuuksien hallinta suoritetaan näytteillä lämpökäsittelyn jälkeen.
- E - Nämä putket eivät ole kemiallisen koostumuksen ja mekaanisten ominaisuuksien mukaisia. Tämä vaihtoehto sisältää hydraulisen paineen testauksen.

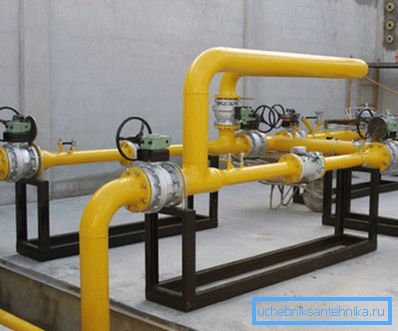

Saumattomat putket kutsutaan myös öljyksi ja kaasuksi, eli niiden pääasiallinen käyttö on öljy- ja kaasuputkistojen ja vesipaineputkistojen alalla, ts. Kaikkialla, missä laadun vaatimukset kasvavat. Putken sähköprofiilia käytetään kuitenkin useammin rakennemateriaalina insinööri-, rakennus- ja erilaisissa kotimaisissa rakenteissa ja niiden asennus tapahtuu käsin.
johtopäätös
Tietäen putken painosta 76x3 mm tai esimerkiksi 765 mm per lineaarinen metri, voit helposti tehdä arvioita niiden asennuksesta sivustosi tai tuotantolaitoksen töihin. On pidettävä mielessä, että ostaminen suurilta teollisuusyrityksiltä on yleensä jonkin verran halvempaa.
