Putki 60x40 mm - ominaisuudet ja paino

Putkiosa 60x40 mm on suosittu rakennemateriaali, jota käytetään erilaisten metallirakenteiden valmistuksessa. Tämä johtuu sen vahvuudesta ja monista muista ominaisuuksista. Seuraavassa tarkastellaan tämän tuotteen tärkeimpiä ominaisuuksia ja ominaisuuksia sekä mietitään, kuinka lasketaan putken paino 60 - 40 mm, mikä on yksi sen tärkeimmistä parametreista.

Yleistä tietoa

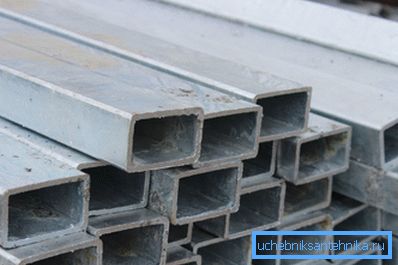

Profiiliputki 60 - 40 mm on siis tyhjä tangon muotoinen putki, jonka poikkileikkaus on suorakulmainen.

Tuote voidaan valmistaa seuraavista materiaaleista:

• Hiiliteräs;
• Ruostumaton teräs;
• Vähärasvainen teräs.

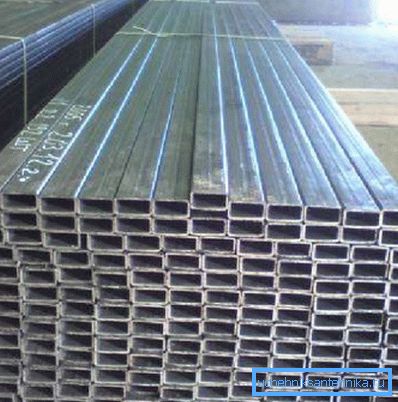

Näiden tuotteiden tuotanto perustuu pääsääntöisesti tavanomaisen pyöreän putken muodonmuutokseen, jonka seurauksena se saa suorakulmaisen muodon. Lisäksi on olemassa toinen tekniikka, jonka mukaan metallilevy (nauha) altistetaan muodonmuutokselle kalibrointimyllyssä, jonka jälkeen hitsaus suoritetaan.

Erityisominaisuudet

ominaisuudet

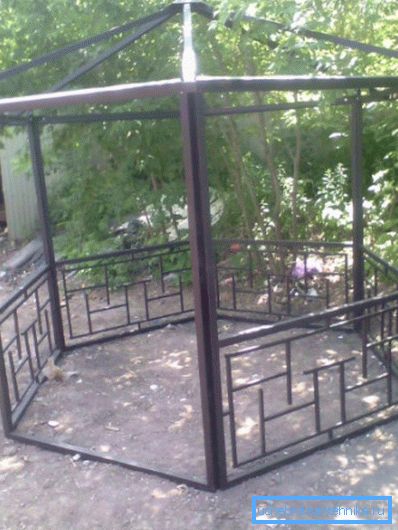

Verrattuna pyöreän poikkileikkauksen tuotteeseen tämän materiaalin pääominaisuus on korkea taivutus, murtuma ja kiertyvyys.

Tämä voi vähentää merkittävästi metallin painoa, koska teräksestä 60x40x2 valmistettujen putkien paino on merkittävästi alhaisempi kuin kiinteän metallin sauvan massa, joka on yhtä voimakasta.

Viitetietokannan tietojen mukaan profiiliputki tuottaa materiaalin säästöjä 25 prosenttia verrattuna pyöreän poikkileikkauksen tuotteeseen.

Lisäksi on olemassa useita muita myönteisiä näkökohtia, kuten esimerkiksi:

• Mukavuus ja helppo asennus, koska tuotteen seinät ovat tasaisia;
• Helppo lastaus ja kuljetus kätevän lomakkeen ansiosta;

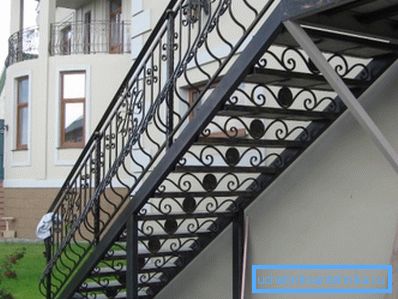

• Vastus merkittäville staattisille kuormille;
• Lämpötilan muutokset;
• Muotoilun kestävyys;
• Edullinen hinta;
• Mukavuustaso tasaisille pinnoille.

On huomattava, että monet muut tuotteiden ominaisuudet riippuvat niiden valmistusmenetelmästä ja materiaalista, josta ne valmistetaan. Esimerkiksi ruostumattomilla ja galvanoiduilla putkilla on hyvä korroosionkestävyys.

Valssatut tuotteet ovat pääsääntöisesti paksumpia seinämiä, minkä seurauksena se on vahvempi. On kuitenkin pidettävä mielessä, että valssaustyypin 60 x 40x2 profiiliputken paino on huomattavasti suurempi kuin saman hitsatun tuotteen massa.

Kiinnitä huomiota! Hiiliteräksestä valmistettujen putkistojen teknisiä vaatimuksia säätelee GOST 13662-86, joka koskee kylmä- ja kuumamuotoisia, kylmämuodostuneita sähköhitsattuja sekä sähköhitsattuja profiiliputkia.

ominaisuudet

Muovisia putkiosia, joiden pituus on 30 x 40 mm, kuten itse asiassa, ja muita kokoja, ovat tyypillisiä kahdentyyppisille parametreille:

Kaikki ominaisuudet ovat erittäin tärkeitä rakenteiden laskennassa. Esimerkiksi putki on 60x40x2 - tuotteen paino riippuu seinän paksuudesta. Tämän parametrin tuntemalla voidaan laskea tulevan rakenteen massa.

Kiinnitä huomiota! Metallipohja osoittaa pääsääntöisesti ammattikäyttöön tarkoitettujen tuotteiden painon hinnan, ei juoksumittareiden, koska raaka-ainekomponentit vallitsevat materiaalin kustannuksissa. On totta, että puhumme GOSTissa määritetystä teoreettisesta painosta.

Painon laskeminen

Koska kyseisten tuotteiden tuotevalikoima on hyvin laaja, voi ilmetä tiettyjä vaikeuksia, jos esimerkiksi on tarpeen laskea 1 m: n paino 60x40x3-putkesta. Voit tietysti oppia tämän parametrin metallirullataulusta, mutta viite- ja tekninen kirjallisuus ei ole aina käsillä.

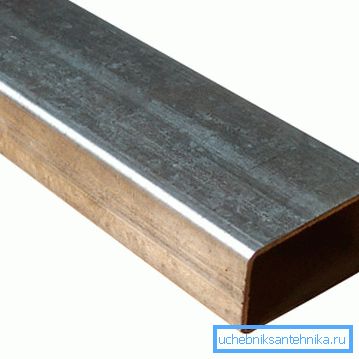

Siksi alla tarkastelemme, miten tämä arvo voidaan laskea itsenäisesti. Niinpä minkä tahansa ammattikäyttöön tarkoitetun putken mittarin massa riippuu poikkipinta-alasta, so. seinän paksuus. Esimerkiksi sinun täytyy selvittää profiiliputken paino 60x40x3, jonka seinämän paksuus on 4 mm.

Voit suorittaa laskennan metallilevyn massan laskentakaavan mukaan. Ainoa ero on, että suorakulmion kehä on laskettava metreinä. Saatu arvo on kerrottava teräksen ominaispainolla, joka on 7,85 g / dm3, ja seinäpaksuus millimetreinä.

Tämän seurauksena kaava on seuraava - MP = Sx2x (A + B) x?, Missä:

• S on profiilin seinämän paksuus metreinä.
• A ja B ovat profiilin sivujen pituudet metreinä (meidän tapauksessa A = 0,06; B = 0,04).
• ? - 7850 kg / m3 (teräksen tiheys).

Niinpä massan laskemisohjeet ovat seuraavat:

• MP = 0,004x2x (0,06 + 0,04) h7850 = 6,28 kg.
• Koska meidän on tiedettävä kolmen metrin tuotteen massa, tuloksena oleva arvo on kerrottava kolmella, jolloin putken paino 60x40x3 on 18,84 kg.

Kuten edellä mainittiin, monet metallialusta asettavat tuotteen painon hinnan, ei pituuden. Tässä tapauksessa sinun on ehkä tiedettävä putken määrä, kun tiedät painon. Esimerkiksi tuotteen kokonaispaino on 157 kg, seinämän paksuus on 5 mm ja pituus 4 m.

Tällöin tee seuraava laskenta omin käsin:

• Ensinnäkin sinun on tiedettävä tuotteen juoksumittarin massa - MP = 0,005x2x (0,06 + 0,04) x7850 = 7,85 kg.
• Tämän jälkeen voit selvittää putken painon 60x40x4 - 7,85x4 = 31,4 kg.
• Nyt on vain selvittää ammattikäyttöön tarkoitettujen putkien lukumäärä, joka tehdään yksinkertaisella matemaattisella laskennalla - 157 / 31,4 = 5 kpl.

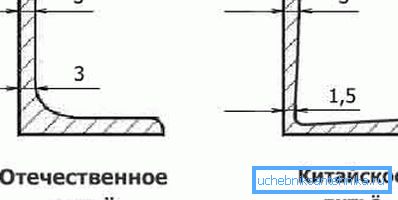

Kiinnitä huomiota! Putkiston todellinen paino poikkeaa hieman tietoista, jotka on saatu laskemalla käyttämällä pienennettyä geometrista kaavaa. Tämä johtuu siitä, että tuotteiden todellinen muoto poikkeaa elementaaristen geometristen kuvioiden muodosta.

Tässä ehkä kaikki profiiliputken pääpiirteet 60x40 mm.

johtopäätös

Profiiliputkilla, mukaan lukien 60x40 mm: n osuudella, on useita ainutlaatuisia ominaisuuksia, joiden ansiosta ne ovat löytäneet sovelluksen monenlaisissa sovelluksissa. Suurin osa näiden tuotteiden ominaisuuksista on esitetty asianmukaisissa valtion standardeissa, mutta joissakin tapauksissa saattaa olla tarpeen suorittaa oma laskelma.

Kuten saimme selville, se on täysin helppoa yksinkertaisen matemaattisen kaavan avulla.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
