Putki 40x40: miten valitaan vahvat metallirakenteet

Yksi profiloitujen putkien lajikkeista on 40x40 neliöputki. Sovelluksen tarkoituksesta ja laajuudesta riippuen näillä tuotteilla on erilaiset tekniset ominaisuudet, erityisesti paksuus ja paino. Artikkelissa annetut ohjeet auttavat aloittelijoita, jotka haluavat tehdä tämän metallirakenteen omilla käsillään, valitsemaan tarvitsemansa mallin koko käytettävissä olevasta valikoimasta.

Tekniset tiedot

Yleinen kuvaus

Putkea 40-40: 2 mm ja suurempi paksuus, toisin kuin näiden tuotteiden pyöreät lajikkeet, ei käytetä vesiputkien, lämmitysjärjestelmien ja vastaavien teknisten verkkojen järjestämiseen.

Sen pääasiallinen käyttöalue on metallirakenteiden asentaminen sekä käyttö tärkeimpänä tukielementtinä eri rakennusten rakentamisessa.

Muodostetulla tuotteella on seuraavat muotoilutekijät, jotka erottavat sen pyöreistä putkista ja täysvalssatusta metallista:

• sisäinen tyhjä tila;
• jäykisteitä.

Tästä johtuen 40-40 4 ja 5 mm paksulla putkella on seuraavat kiistaton edut:

1. Korkea taivutusvastus.
2. Hyvä kestävä.
3. Alhainen paino (esimerkiksi 1 metrin paino 40x40x2 putkesta on useita kertoja pienempi kuin saman kokoisen täyden kappaleen paino).

Edellä mainittujen ominaisuuksien vuoksi rakenteiden metallien voimakkuutta voidaan vähentää merkittävästi vähentämättä lujuutta. Tämä mahdollistaa monimutkaisempien ja korkeampien rakennusten rakentamisen vähemmän massiiviselle pohjalle.

Kiinnitä huomiota! Koska profiiliputken valmistukseen käytetään pienempää määrää lähdemateriaalia, lopputuotteen hinta on myös alhaisempi kuin samanlaiset täyteläiset osat.

Raaka-aineet käyttivät tavallisesti eri laatuluokkia, jotka eroavat vahvuudeltaan.

Putki 40–40 - 3-5 millimetrin paksuus valmistetaan seuraavilla tekniikoilla:

• valssaamalla valssaimia kuumavalssoja;
• leimaamalla teräslevyä ja sen jälkeen hitsaamalla pituussuuntainen sauma.

Painoparametrit

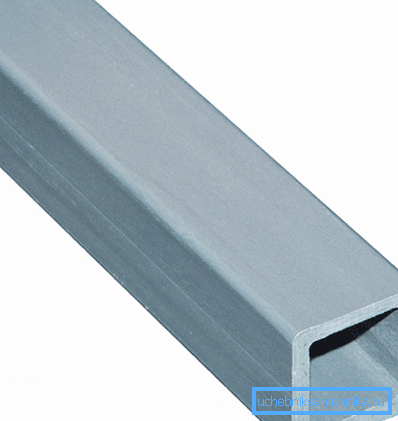

Jotta tulevan metallirakenteen lujuus ja muut tarvittavat tekniset parametrit voitaisiin laskea oikein, on tarpeen tietää tarkasti sen yksittäisten elementtien massa.

Loppujen lopuksi 1 metrin 40x40x3 mm: n putken paino voi poiketa merkittävästi samankaltaisesta parametrista, jos tuote on paksumpi tai ohuempi seinä, joka vaatii muutoksia valmisteltavassa arkkitehtuuriprojektissa.

Esimerkiksi:

• tuotteen paino 40x40x1 - 1,21 kg (yksi juoksumittari);
• putken paino 40x40x2 - 2,33 kg;
• putken paino 40x40x3 - 3,36 kg;
• putken paino 40x40x4 - 4,3 kg;
• osan massa 40x40x5 - 5,16 kg;
• yksityiskohtien paino 40x40x6 on 5,92 kg.

Kiinnitä huomiota! Tuotteiden pituutta ei säännellä rakennuskoodeilla ja se riippuu valmistajasta. Useimmat valmistajat tarjoavat palvelua profiiliputkien leikkaamiseksi halutun pituisiksi osiksi, mikä helpottaa niiden kuljetusta, varastointia ja asennusta.

Valtion standardit ja eritelmät

Profiiliputkien ominaisuuksia ja kuluttajaominaisuuksia säännellään selkeästi asiaa koskevissa asiakirjoissa esitetyillä valtion standardeilla ja teknisillä eritelmillä, jotka kaikkien valmistajien on noudatettava.

Esimerkiksi Severstalin tuotantoyhdistyksen tekemän 40-40-2-putken paino ja Samaran metallurgisen tehtaan valmistaman tuotteen paino ei saisi erota.

Tämä mahdollistaa sen, että loppukäyttäjä voi yhdistää nämä tai muut tuotteet yhteen metallirakenteeseen ilman lisävalvontaa ja niiden kummankin ominaisuuden tarkistusta.

Voit oppia nämä tai muut parametrit tutkimalla seuraavat ohjeet:

• TU 14-2P-328-97 - teräksestä taivutetuille putkille, joissa on sähkö hitsattu sauma;
• TU 14-157-95-2007 - terässinkittyihin, neliön ja suorakaiteen muotoisiin putkiin, jotka on valmistettu sähköhitsauksella;
• TU 14-105-737-2004 - muotoilluista sähköhitsattuista putkista, jotka on valmistettu hiilestä tai vähärasvaisesta teräksestä ja joita käytetään eri toimialoilla ja huonekalujen valmistuksessa.

Putkien väliset erot GOST: n ja TU: n mukaan

40x40 mm: n vakioprofiilinen neliöputkiosa on seinämäpaksuudesta riippumatta valmistettu tavallisesta teräksestä. Ainoastaan ​​ns.

Erota:

• puoli-rauhallinen teräs;
• rauhallinen teräs;
• kiehuva teräs.

Näitä raaka-aineiden parametreja ohjaavat GOST 380 ja 1050.

Putken pääalueet, jotka vastaavat valtion standardeja:

• erilaisen monimutkaisuuden omaavien metallirakenteiden tuotanto;

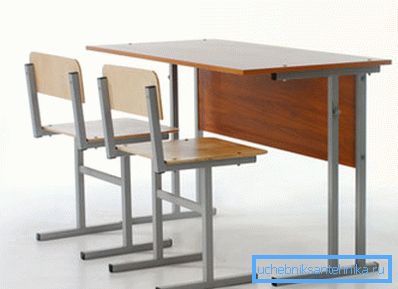

• kehysten valmistus verhoiltuja ja muita huonekaluja varten;
• muilla konepajateollisuuden ja raskaan teollisuuden aloilla.

Toisin kuin edellä mainituilla tuotteilla, eritelmien mukaisesti valmistettu profiloitu putki on noin 10% raskaampaa. Seinämän paksuus on 5 - 8 mm. Useimmiten nämä ovat mittatuotteita (12 metriä pitkä), mutta kuten edellisessä tapauksessa, ne voidaan leikata tuotantoprosessissa halutun pituisiksi segmenteiksi. Tärkein ero on alhaisemmat kustannukset.

Tämäntyyppisiä yksityiskohtia käytetään useimmiten:

• huonekalujen valmistus;
• tilojen sisustukseen käytettyjen eri koriste-elementtien tuotanto;
• maataloudessa ja joillakin teollisuudenaloilla.

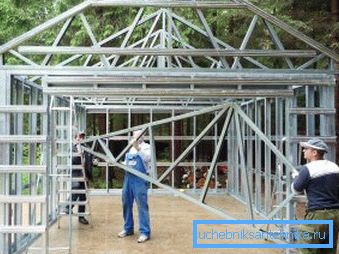

Metallirakenteiden itsenäinen valmistus

Metallirunkojen edut rakentamisessa

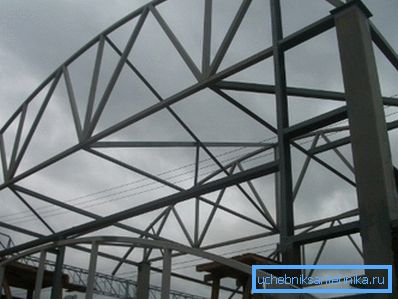

40-40 mm: n teräsprofiiliputkesta valmistetuilla metallikehyksillä on monia etuja:

1. Matala hinta. Kuten tiedetään, tietyn rakenteen hinta riippuu pitkälti käytetyistä materiaaleista ja käytetyistä rakennustekniikoista. Rakennustekniikan talon rakentamisen arvio on useita kertoja pienempi kuin klassiseen tapaan rakennetun rakennuksen sama laskenta.

Kiinnitä huomiota! Puukehys asuu vielä halvemmalla, mutta tässä tapauksessa voimaa ja kestävyyttä kärsii.

1. Suuri asennusnopeus. Käyttämällä profiiliputkea voit melkein puolittaa sen ajanjakson, jonka aikana talo rakennetaan.
2. Rakennuksen tai rakennuksen rakentamisen yhteydessä kehysteknologiaa käyttäen profiiliputkea käyttäen ei ole tarpeen suorittaa "märkä" rakentamisprosesseja (paitsi perustuksen asettaminen). Tämä vähentää työvoiman intensiteettiä ja vähentää asennusaikaa.
3. Profiiliputkesta tehty runko ei kutistu ollenkaan. Siksi voit siirtyä koristeluun heti "laatikon" rakentamisen päätyttyä.

Työn vaiheet ja ominaisuudet

Koko metallirunkojen asennus neliöputkista voidaan vähentää kolmeen päätoimintaan:

1. Vaaditun pituuden pituus mitataan metalliputkesta ja katkaistaan. Tätä varten voit käyttää kaasun leikkuria tai hiomakonetta (ostettujen osien seinämän paksuudesta riippuen).

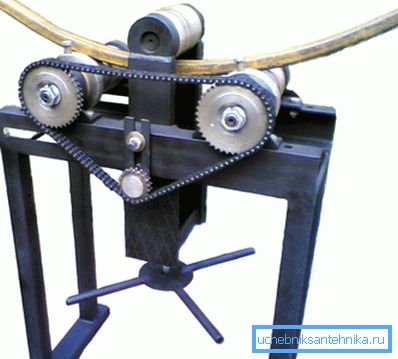

2. Tarvittaessa taivutetaan. Tämä on antaa heille tarvittava säde. Työkalu on käsikäyttöinen tai automaattinen putken taivutin putkien taivutukseen. Voit ottaa yhteyttä putkistoon asunnon osastolta tai erikoislaitokselta, jossa olet taivutettu erikoisvarusteisiin rikkomatta niiden sisäisen rakenteen eheyttä.
3. Tuloksena olevat osat on hitsattava yhteen rakenteeseen. Varmista, että lopputuote on selvästi edellisen piirustuksen mukainen.

johtopäätös

Neliön muotoiset putket ovat erinomaisia ​​materiaaleja rakentamiseen, joilla on monia etuja. Jotta lopputuote olisi kuitenkin vahva ja kestävä, sinun täytyy valita poikkileikkaus ja seinämän paksuus sekä laskea lujuus putkien painon huomioon ottaen. Muuten rakenteen mahdollinen tuhoaminen.

Lisätietoa rakennusten rakentamisesta runkotekniikalle käyttäen profiloituja metallirakenteita löytyy tämän artikkelin videosta.
