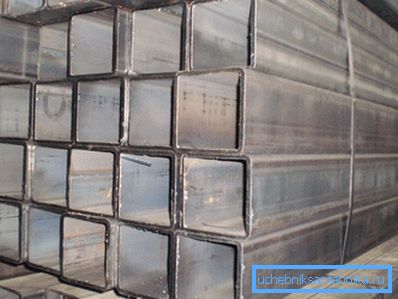

Putki 160 - 160: yksityiskohtainen katsaus ja laajuus

Profiiliputket ovat hyvin erilaisia ​​kuin "pyöreät vastineet". Suorakulmainen, neliön tai soikea muoto tekee mahdottomaksi käyttää niitä esimerkiksi LVI- tai viemäriputkina, mutta avaa monia muita mahdollisuuksia. Erityisesti litteät reunat mahdollistavat niiden käyttämisen kehysten rakentamiseen eri rakenteille.

Profiiliputken sääntelyvaatimukset

Vaikka putkilinjaa käytettäisiin liiketoiminnallisiin tarkoituksiin, ja kaikki työ tehdään käsin, on hyödyllistä tutustua säännöksiin.

Voit valita useita sellaisia ​​asiakirjoja kerralla, jotka liittyvät ominaisuuksiin, merkintäsääntöihin, neliöputken valmistus- ja varastointiprosessiin:

• GOST 8639-68 - asiakirjassa näkyy alue neliöputkea kohti, määritellään merkintäsäännöt ja geometristen mittojen perusvaatimukset;
• GOST 8639-82 - sisältää samat tiedot vähäisin muutoksin;

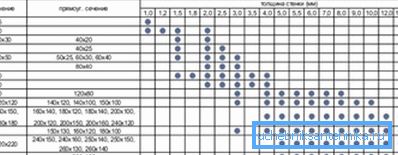

• GOST 30245-2003 - viimeinen säädösasiakirja, joka yhdistää tiedot paitsi neliön muotoisella putkella myös suorakaiteen muotoisella osuudella. Lisäksi tuotevalikoimassa oli joitakin uusia kokoja, joita ei ollut aikaisempien vuosien asiakirjoissa. Geometristen ominaisuuksien lisäksi putkilinjan paino ilmoitetaan myös tuoteseoksessa, esimerkiksi muotoillun putken paino 160 x 160 x 6 on 28,29 kg / metri. m.

Geometrisiä ominaisuuksia koskevat vaatimukset

Profiiliputkistoja käytetään melko usein kantavina rakenteina, joten erityisen tärkeä rooli on pituusgeometrian noudattamisessa koko pituudella.

Näin ollen vaatimukset ovat melko vaikeita:

• putkilinjan seinien välisen kulman on oltava yhtä suuri kuin 90? Suurin virhe on 1,5?

Kiinnitä huomiota! Jos putkilinjan poikkileikkaus on hyvin erilainen kuin neliö, on huonompi vastustaa kiertyvää muodonmuutosta. Tämä voi vaikuttaa rakenteen kokonaisuuteen.

• putkilinjan pinnan sallittu kaarevuus on 1 mm / 1 m pituudelta, tämän rajoituksen perusteella lasketaan koko sallitun kaarevuus koko pituudelta;
• sallittu vääntö lasketaan kaavalla 2 mm + 0,5 mm • L, jossa L on koko putken pituus;
• lisäksi leikkauksen kohtisuoruutta säädetään. Toisin sanoen kaikkien pintojen pituuksien tulisi olla samat (pituuden poikkeama on enintään +60 mm moni- ja monipituisissa putkistoissa);
• seinämän paksuuden on vastattava levyä, josta putki on luotu. Tämä parametri vaikuttaa voimakkaasti painoon, joten putken paino 160x160x6 on 28,29 kg / bar. m, mutta vain 1 mm: n paksuuden noustessa tämä luku kasvaa jo 32,31 kg: aan / bar. m.

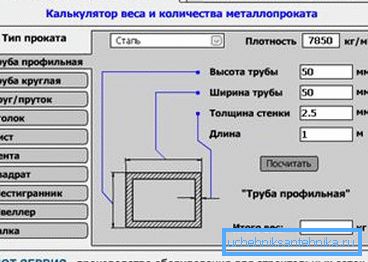

Kiinnitä huomiota! Tarkemmin sanottuna putkilinjan paino voidaan määrittää käyttämällä erityisiä online-laskimia. Joten voit ottaa huomioon paitsi geometrian osion, myös materiaalin, josta putki on tehty.

Erityistä huomiota kiinnitetään pyöristyssäteeseen. Standardissa todetaan, että kaarevuussäde ei saa ylittää kaksinkertaista metallin paksuutta.

Tässä kysymyksessä on tietysti tietty toleranssi, kaarevuussäteiden sallittujen arvojen alue riippuu seinämän paksuudesta:

• paksuuden ollessa alle 6,0 mm kaarevuussäteen tulisi olla alueella 1,6 - 2,4 metallipaksuutta;
• paksuudeltaan 6,0 - 10,0 mm, säde ei saa ylittää 2,0 - 3,0 seinämän paksuutta;
• jos paksuus ylittää 10 mm, säteen arvo voi olla 2,4 - 3,6 metrin paksuutta.

Jos poikkileikkauksen korkeus on enintään 100 mm, toleranssi on ± 0,8%. Jos profiilin koko on yli 100 mm, virhe ei saa ylittää ± 1% (minimiarvo ± 0,5 mm).

Teknologiset vaatimukset

Geometristen mittojen tarkan noudattamisen lisäksi profiiliputken on täytettävä useita muita kriteerejä. Tällaiset indikaattorit kuten leikkauksen laatu, hitsin sijainti ja sen lujuus tarkistetaan välttämättä.

Kiinnitä huomiota! Mitä tulee leikkauksen laatuun, on olemassa näkymä lohkojen läsnäolosta. Jotta asiakas ei tarvitse puhdistaa niitä omin käsin, ne poistetaan myös tehtaalla.

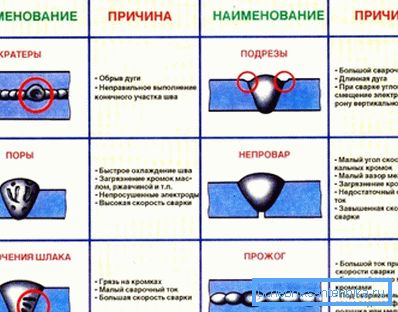

Erityisesti huolellisesti ohjattu hitsaus, koska teoriassa tämä on vaarallisin paikka putkilinjassa. Jos hitsaus on puutteellinen, hitsaustekniikan noudattamatta jättäminen, putki voi yksinkertaisesti murtua kuormituksen alaisena.

Tämän välttämiseksi sinun on noudatettava näitä sääntöjä:

• Hitsaus on sijoitettava pois putkilinjan reunasta. Vähimmäisetäisyys on 4 kertaa metallin paksuus;
• tunkeutumisen puute on sallittua (ts. paikkoja, joissa sauman reunat eivät täytä). Jopa 50 mm: n epätäydellinen tunkeutuminen sallitaan 1 m: n pituudelta, mutta yhden tällaisen osan maksimipituus on rajoitettu 20 mm: iin;

• sauman vetolujuuden tulisi olla 95% sen metallin lujuudesta, josta putki on valmistettu. Virheen hinta voi olla liian korkea;
• niin, että hitsaus ei häiritse asennusta, se poistetaan siitä (vain ulkopuolelta). Jos seinämän paksuus ei ylitä 4 mm, sauma ei saa nousta yli 0,5 mm metallin yläpuolelle, paksuudeltaan yli 4 mm, sallittu korkeus nousee 1,0 mm: iin.

Myös hyväksymisvaiheessa suoritetaan puhtaasti visuaalinen tarkastus metallipinnasta. Ei ole toivottavaa, että metallilla on syvät serifit, paksu mittakaava tai ruoste. Nämä ilmiöt ovat sallittuja, mutta niiden ei pitäisi vaikuttaa paksuuteen putkilinjan puhdistuksessa. Tarkemmat ohjeet laadunvalvonnasta ovat itse standardissa.

Profiiliputken materiaalin valinta

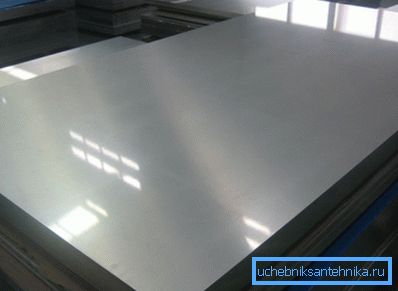

Neliöputken lähtöaine on teräslevy, tämä on GOST 30245-2003: n päävaatimus.

Materiaalin osalta valinta on eri teräslajien välillä, joita käytetään useimmin:

• rakennusteräkset;
• vähärasvaiset teräkset;
• hiili;
• yleiseen tarkoitukseen.

Materiaalin valinnan tärkein kriteeri on putken olosuhteet.

Esimerkkejä neliöputken käytöstä

Korkean lujuuden takia profiiliputket tekivät arvokkaan kilpailun tavanomaisiin kanaviin ja I-palkkeihin. Tätä helpottaa tällaisen putkilinjan pieni paino, koska profiiliputken paino 160x160x5 on 23,83 kg / pog. m.

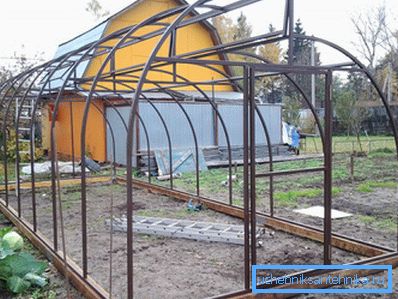

Useimmiten valssattua terästä käytetään runkona kevyille rakenteille, esimerkiksi angareille, kasvihuoneille, karjankynille jne. Pienet koot voidaan menestyksekkäästi käyttää tyylikkäiden ja kestävien kattojen, kattojen, aitojen rakentamiseen kesämökille.

Suurempia kokoja käytetään laajasti PGS: ssä. Esimerkiksi neliöputki, jolla on suuri poikkileikkaus, voi toimia pysyvänä muottina. Tämän seurauksena aika säästyy tavallisten puumuottien rakentamiseen ja rakenteen vahvuus kasvaa.

Yhteenvetona

Profiiliputket - melko suosittu rakennusmateriaali. Korkean lujuusominaisuuksien ansiosta niitä voidaan käyttää tehokkaasti paitsi yksityisrakentamisessa, myös hiekan ja soran sekoituksissa (ks. Myös artikkeli Prub PE - materiaaliominaisuudet ja erilaiset asennusvaihtoehdot).

Artikkelissa olevat tiedot auttavat tekemään yleisen vaikutelman neliöputkista ja määrittävät koon valinnan.

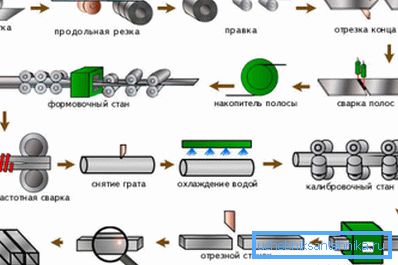

Tämän artikkelin video näyttää neliöputken tuotannon päävaiheet.
