Putki 09g2s: käytetyt raaka-aineet, tuotantotekniikka,
Millaista terästä on 09g2s? Mikä on sen koostumus? Mikä on ja mitä standardeja tästä teräksestä valmistettu putki - eli putki 219-8 09g2s? Mikä on näiden tuotteiden valmistustekniikka? Yritetään löytää vastaukset.
Teräs 09g2s
Tämä on hitsausmetallirakenteiden alhaisen seostetun teräksen nimi. Sen käyttölämpötila on -70 ... + 425С, mikä mahdollistaa materiaalin käytön muun muassa vakavimmissa ilmastovyöhykkeissä sekä korkean lämpötilan kaasujen ja nesteiden kuljetuksessa.
Kemiallinen koostumus on seuraava:
Jaksollisen taulukon elementti | Sisältöä,% |
C | 0,12 tai vähemmän |
si | 0,5 - 0,8 |
mn | 1.3 - 1.8 |
ni | 0,3 tai vähemmän |
S | 0,04 ja vähemmän |
P | 0,035 ja vähemmän |
op | 0,3 tai vähemmän |
N | 0,008 ja vähemmän |
cu | 0,3 tai vähemmän |
kuten | 0,08 ja vähemmän |
Fe | 96 - 97 |
Kummallista on, että Venäjän federaatiossa käyttöön otetussa nimeämisjärjestelmässä teräslajin nimi osoittaa hiilen määrää 0,09 prosentissa eikä suurinta sallittua 0,12. Jäljellä olevat symbolit merkitsevät mangaania (enintään 2%) ja piitä (alle 1%).
Mitä muuta voisit sanoa tästä tuotemerkistä:
- Se on vahvempi kuin useimmat teräkset., jonka hinta on suunnilleen samalla tasolla (noin 25 000 ruplaa tonnilta).
- Korkea viskositeetti, pieneen määrään hiiltä, säilyy jopa kovassa pakkasessa.
- Erityisen hyödyllinen - hitsauksen aikana ei ole kovettumista tai ylikuumenemista, vaikuttavat muovin ominaisuuksiin. (Katso myös artikkeli Butt-Weld Pipe: Ominaisuudet.)
putket
Mistä putkista on valmistettu terästä 09g2s? Koska kyseessä on poikkeuksellisen vahva metalli, on loogista olettaa, että tämä laatu on kysyntää. Itse asiassa teräs on kysyntää pääasiassa saumattomien putkien tuotannossa.

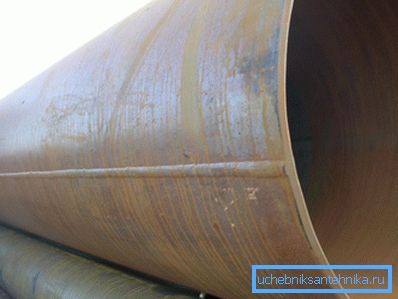

Syyt ovat melko selvät: pitkittäissuuntainen sähköhitsaus on aina putkilinjan heikko kohta. Ja kun tarvitaan erityistä vastustusta hydrauliseen paineeseen, ne yrittävät päästä eroon siitä.
Mitkä ovat saumattomia putkia? On selvää, että kotitalouksien LVI-laitteiden asentamiseen omin käsin niiden vahvuus on hieman tarpeeton: ensisijainen sovellusalue on eri tarkoituksiin tarkoitetut korkeapaineputket. Näin ollen putki 168x14 St 09g2s, jonka seinämän paksuus on 14 millimetriä, on suunniteltu yli 11 MPa: n (100 ilmakehän) käyttöpaineelle.
Tuotantotekniikka
Nykyaikainen teollisuus tuottaa saumattomia teräsputkia kahdella tavalla: kuuma ja kylmä muodonmuutos. Mitä tämä käytännössä tarkoittaa? Kuvailemme lyhyesti tuotannon päävaiheita.
Kuuma muodonmuutos
- Kiinteä lieriömäinen pylväs (sauva) sijoitetaan uuniin, jossa se kuumennetaan lämpötilaan, jossa teräs tulee muoviksi.
- Lävistysmyllyssä putki muuttuu ontoksi sylinteriksi - hihaksi.
- Kuumankestävillä voiteluaineilla päällystetty tuura työnnetään holkkiin, joka muodostaa sen sisähalkaisijan.
- Uudelleenlämmityksen jälkeen holkki rullataan karan päälle vähentämällä sen halkaisijarullia peräkkäin.
- Kalibroitu ja jäähdytetty pylväs karan poistamisen jälkeen leikataan halutun pituisiksi paloiksi, läpäisee laadunvalvonnan ja lähetetään valmiiden tuotteiden varastoon.
Kylmä muodonmuutos
Tämän tekniikan keskeinen ero on se, että lävistysmyllyn jälkeen holkki jäähtyy ja muuttuu muodonmuutokseksi, jonka lämpötila on selvästi teräksen uudelleenkiteytymispisteen alapuolella.
Tärkeää: telojen jälkeen työkappale on karkaisu (lämmitys ja hidas jäähdytys). Siten muodonmuutosprosessin aikana kertyneet sisäiset jännitykset poistetaan, mikä vaikuttaa positiivisesti tuotteiden sitkeyteen ja lopulliseen lujuuteen.
profilointi
Saumaton profiiliputki - nelikulmainen tai pyöreä - saadaan jälleen samasta pyöreästä runko-osasta muodonmuutoksella teloissa esikuumennuksella tai sitä seuraavalla lämpökäsittelyllä.
lajitelma
Minkälaisia putkia on myynnissä? Kuumavalssattujen putkien pöydän valikoima on GOST 8732-78, kylmämuotoinen - GOST 9734-75: ssä. Profiilituotteissa on omat standardinsa: neliön tuotevalikoima löytyy GOST 8639-82, suorakulmainen - GOST 8645-68.
Kuuma valssattu
GOST 8732-78: n mukaan seuraavat kokoluokitukset ovat:
- Halkaisija - 20 - 530 mm.
Huomautus: yhteistyössä asiakkaan kanssa voidaan valmistaa 550 mm halkaisijaltaan tuotteita.
- Seinämän paksuus on 2,5 - 75 mm.
Koko-luettelon lisäksi standardi sisältää valmistajille ohjeet raja-toleransseista:
Ulkohalkaisija, mm | Poikkeaman raja | |
Normaali tarkkuus | Lisääntynyt tarkkuus | |
50 tai vähemmän | 0,5 mm | 0,5 mm |
50 - 219 | 1% | 0,8% |
Yli 219 | 1,25% | 1% |
Kylmä muodostettu
GOST 8734-75: n mukaan kylmävalssatut putket ovat hieman eri kokoisia.
- Pienin ulkohalkaisija on 5 mm, enimmäismäärä on 250 mm.
- Seinämän paksuus - 0,3 - 24 mm.
Olemassa olevat toleranssit:
- Jos ulkohalkaisija on enintään 10 mm, poikkeama on enintään 0,15 mm.
- 10-30 - 0,30 mm.
- 30-50 - 0,4 mm.
- Kun poikkileikkaus ylittää 50 mm, poikkeama ei saa ylittää 0,8% nimellisarvosta.

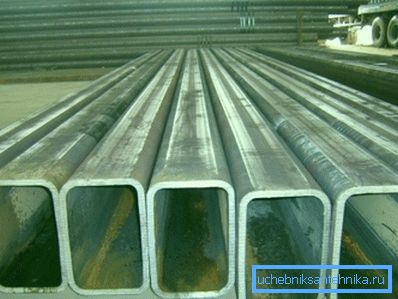

suorakulmainen
Koot vaihtelevat 15x10 - 180x150; Lisäksi standardi tarjoaa erityiskokoja - jopa 230x100. Seinämän paksuus - 1 - 12 (erikoiskokoisten tuotteiden osalta - jopa 20) mm.
neliö
Tässä vähimmäiskoko on 10 mm millimetrin seinällä. Enintään - 180, seinämän paksuus 14 mm.
johtopäätös
Toivomme, että pystyimme tyydyttämään lukijan uteliaisuuden tuntemus melko eksoottisten putkituotteiden kanssa. Tämän artikkelin video tarjoaa aina lisätietoja, kuten aina. Onnea!
