Putkenvalssaus: tekniikka ja erikoistyökalut

Putkien rullaaminen tai pyörittäminen on valmistusprosessi, jonka aikana metalli- tuote deformoituu yhdessä tai toisessa suunnassa ottaen huomioon vaadittu taivutuskulma.

Tässä artikkelissa puhumme siitä, millaisia ​​jauhoja käytetään ja mihin tarkoituksiin niitä käytetään. Lisäksi harkitsemme, mitä putkikone on ja miten se toimii.

Valssaustyypit

Nykyään kaikkialla harjoitetaan useita toimintoja, joita yhdistää yksi yleinen nimi - liikkuva. On huomattava, että kaikki nämä teknologiset prosessit eroavat merkittävästi sekä käytetyn menetelmän että käytettävien laitteiden ominaisuuksista.

Joten millä menetelmillä valssausputket suoritetaan? Kaksi päämenetelmää ovat radiaalinen muodonmuutos (poikkileikkauksen käsittely) ja taivutus.

Radiaalinen muodonmuutos

Radiaalinen muodonmuutos suoritetaan lisäämällä tai pienentämällä poikkileikkausta. Halkaisijan kasvua kutsutaan soihduttamiseksi ja laskua - valssausta.

Tarkastellaan lähemmin, miten nämä prosessit suoritetaan:

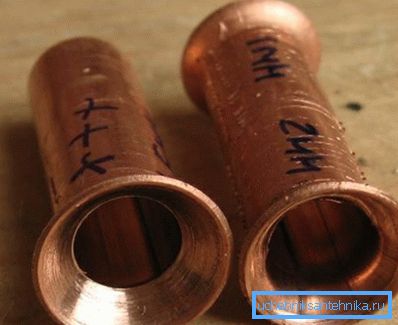

• Poikkileikkauksen laajentaminen lisäämällä halkaisijaa voit luoda pienen liitännän putken päähän. Tällainen liitäntä on ensisijainen edellytys varusteiden käyttöönotolle ilman, että putkilinjan yksittäisiä elementtejä asennetaan. Kun olet luonut tarvittavan laajennuksen, voit asettaa pienempää halkaisijaltaan putkea pistorasiaan ja kiinnittää sen turvallisesti.

• Putken halkaisijan pienentäminen on vastakkainen laajentumisprosessi. Jos edellinen tekniikka sallii pistorasiaan, poikkileikkaus supistuu sujuvasti. Miksi tarvitset sitä? Poikkileikkauksen halkaisija on supistettu, jotta putki pääsee helpommin pistorasiaan ja kiinnitetään siihen luotettavammin.

Tärkeää: Sekä ensimmäinen että toinen tekninen prosessi suoritetaan muovattaville ei-mureneville metalleille ilman esilämmitystä. Jos joudut työskentelemään kovien metallien kanssa, jotka ovat taipuvaisia ​​murtumaan mekaanisten kuormien alla, esilämmitys voi olla tarpeen, jolloin tuote on joustavampi ja joustavampi.

Nyt yritetään selvittää, millä työkalulla suoritetaan jarruputkien radiaalinen vierintä.

Flare-työkalu

Ohje pippuroidun osan halkaisijan lisäämiseksi mahdollistaa eri työkalujen käytön alkeellisesta teknisesti monimutkaiseen:

• Yksinkertaisin laite, jota putkimiehet ja jakojärjestelmät asentajat käyttävät aktiivisesti, on metallikartio, jolla on sileä pinta.. Tällainen laite on mahdollista tehdä omin käsin, riittää, että metallisylinteri jauhetaan haluttuun muotoon ja sitten kiillotetaan pinta. Tällainen työkalu voidaan kuitenkin ostaa, koska sen hinta on alhainen. Laitteen periaate on yksinkertainen. Kartion pää on kiinnitettävä putken leikkaukseen ja käännä sitä voimakkaasti useita kertoja. Ratkaisun etujen joukossa huomioimme laitteen edulliset kustannukset ja kestävyyden. Mutta on myös haittapuolia, joiden joukossa on vain pehmeistä metalleista valmistettujen putkien käsittely ja tarkan kontrollin puute laajenemisen asteen suhteen.
• Teknologisempi ja hienostuneempi kartio on varustettu räikällä. Parannetun kartion käyttöohjeet ovat hyvin samanlaisia ​​kuin edellinen elementti. Kartio työnnetään osaan ja pyörii paineella. Räikkärenkaan läsnäolo helpottaa kartion ruuvitusta ja auttaa säätämään voimaa.
• Expander on toinen työkalu, joka on suunniteltu pehmeistä metalleista valmistettujen putkien nopeaan ja suhteellisen korkeaan laatuun.. Laajentimen työosa on varustettu useilla segmenteillä. Puristamalla työkalun kahvat, istutamme segmenttejä, jotka puolestaan ​​venyttävät putken. Ratkaisun haittana ei ole riittävät sileät seinät.

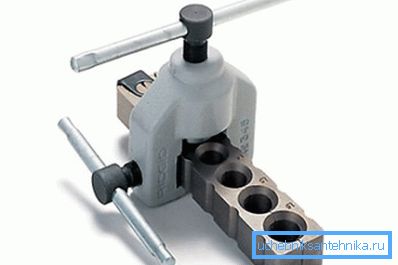

• Epäkeskinen kartion jyrsintätyökalu on kehittynein ratkaisu pehmeämetallituotteiden käsittelyyn.. Työkalun käyttöohjeet ovat yksinkertaisia, vain työnnä putki sopivan halkaisijan reikään ja kierrä kahvaa. Työkalu voidaan varustaa turvalaitteella, joka estää halkaisijan laajentumisen enemmän kuin on tarpeen. Putkien käsittely tällä työkalulla tarjoaa parhaan tuloksen verrattuna kaikkiin aiemmin lueteltuihin työkaluihin.

Liikkuva työkalu

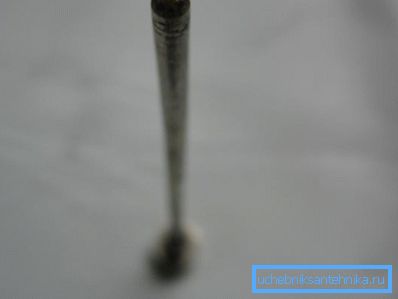

• Vasara on yksinkertaisin työkalu, jota voidaan käyttää piilottamaan putken reunaan. Jotta putkea ei taivutettaisi siihen, on suositeltavaa asentaa metallitanko.

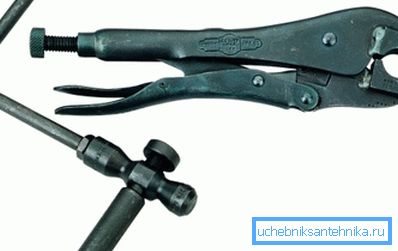

• Erityiset pihdit ovat ammattitaitoinen työkalu kupariputkien pyörittämiseen, mikä takaa hyväksyttävän taivutuslaadun. Jotta metallituotteiden jalostus vaatisi vähemmän fyysistä vaivaa, sinun pitäisi valita muutokset, joissa on suurempi kädensijan pituus. (Katso myös artikkeli Flaring Copper Pipes: Ominaisuudet.)

Tärkeää: Putkien reunojen tarkempaa käsittelyä varten voidaan käyttää erikoiskoneita, joissa on rullat. Tämäntyyppiset koneet on suunniteltu vain ammattikäyttöön, joten niiden hinta on korkea.

Putken mutka

Putken taivutusta kutsutaan myös rullaksi. Tällaista käsittelyä käytetään laajasti eri putkistojen valmistuksessa.

Harkitse tärkeimpiä työkalujen luokkia, joiden avulla voit nopeasti ja samanaikaisesti taivuttaa.

• Jousia (sisäinen ja ulkoinen) käyttävät putkimiehet metalli-muoviputkien deformoimiseksi. Tällainen kupariputkien liikkuminen on helppokäyttöistä, sen hinta on alhainen, mutta valitettavasti se ei sovi kovempaa kuin metallin kanssa.

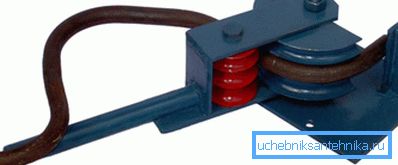

• Putken taivutin on yleinen ratkaisu erilaisten metalliputkien muodonmuutoksiin vaaditussa kulmassa. Lisäksi tällaisen työkalun avulla voidaan tarkkailla putken pyörimissäde. Putken taivutin toimii johtuen vivun kaulukseen kohdistetusta lihasvoimasta.

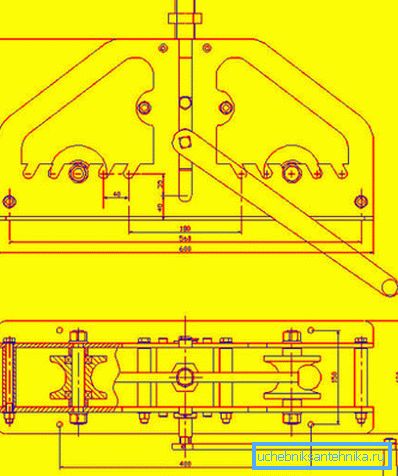

• Taivutusrullat ovat kiinnikkeitä, jotka deformoivat jäykistä metalleista valmistettuja putkia. Työkalu koostuu alustasta, jolle asennetaan tietyllä etäisyydellä toisistaan ​​rullat, joiden läpi putki vedetään. Säätämällä painotelaa voit säätää kaaren kulmaa ja sädettä. (Katso myös artikkelia Profiiliputken taivutus: ominaisuudet.)

johtopäätös

Nyt tiedät, mitä jyrsinkone on putkille, minkä perusteella se toimii ja mihin tarkoituksiin sitä käytetään. Lisää hyödyllisiä tietoja löydät tämän artikkelin videosta katsomalla.
