Putken taivutus: miten taivuttaa osa kotona

Teräs- ja muoviputkia käytetään paitsi LVI-, viemäri- ja lämmitysjärjestelmien järjestämiseen. He tekevät monia muita hyödyllisiä malleja. Mutta itse asiassa, ja toisessa tapauksessa yksi monimutkaisimmista prosesseista on putkien taivutus kylmässä tilassa. Tarkastellaan tarkemmin sen kuvausta.

Putken taivutusparametrit

Kuten useimmat muutkin monimutkaiset teknologiaprosessit, putkien taivutusta säätelevät tiukat tekniset normit.

Seuraavassa on monia vivahteita:

• taivutuksessa yksityiskohdat eivät saisi olla litistettyjä tai repeämiä;
• taivutuksen aikana on varmistettava, että materiaali ei ole rypistynyt;
• Varmista, että noudatat pienintä taivutussädettä, joka riippuu putkimateriaalista, sen seinämän paksuudesta ja halkaisijasta.

GOST 3262-92: n vahvistamassa ohjeessa on erilainen taivutussäde pyöreille metalliputkille. Mitä paksumpi osa on, sitä suurempi on pienin taivutussäde.

Kun taivutat omin käsin, sinun on täytettävä seuraavat vaatimukset:

• putkille, joiden läpimitta on enintään 20 mm, vähimmäisvastussäde on 3 ulkohalkaisijaa;
• suurille osille - 4.

On huomattava, että kuuma taivutus mahdollistaa näiden arvojen puolittamisen, mutta vaatii erikoislaitteiden käyttöä. Tämä johtuu siitä, että lämmitysprosessi lisää huomattavasti metalliputkien plastisuutta.

Kiinnitä huomiota! Vesiputkien järjestämiseen tarkoitettuja paksuseinäisiä tuotteita on vaikea taivuttaa. Siksi ongelmien välttämiseksi ei ole suositeltavaa käyttää pienintä taivutussädettä. Tarvittaessa on parempi käyttää varusteita.

On vielä vaikeampaa taivuttaa neliöputkia (profiloituja). Tätä varten käytetään erikoislaitteita, joissa on karanauha - joustava teräsosa, joka sopii osan sisään taivutettaessa ja estää kinkkien tai aallotusten muodostumisen.

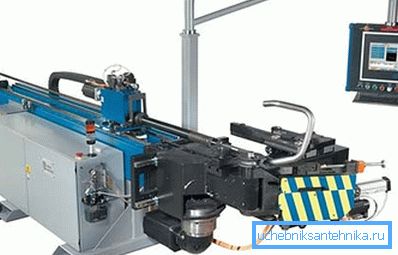

Ammattilaiset käyttävät erityisiä CNC-karatankareita (joita ohjaa tietokonejärjestelmä), joiden avulla saadaan mahdollisimman tasainen pyöreys.

Alumiiniputken taivutus sekä kuparin ja messinkin tuotteet ovat vähemmän työvoimavaltaisia, koska nämä metallit ovat hyvin sitkeitä. Prosessin fysiikka ei kuitenkaan muutu.

Kun se kääntyy, kierteen sisäpinta muuttuu paksuksi ja muodonmuutokseksi, ja ulompi tulee ohuemmaksi. Tämä vaikuttaa osien lujuuteen ja heikentää niiden teknisiä ominaisuuksia. Ei ole väliä, käytetäänkö kylmää tai kuumaa tekniikkaa.

Riippumaton putken taivutus

Teräsosat

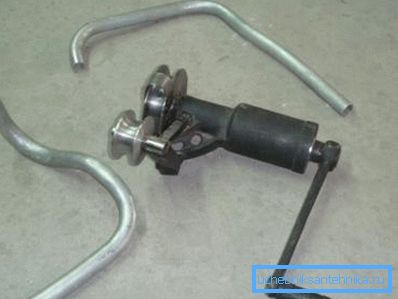

Metallituotteiden taivutuksessa käytetään käsikäyttöisiä putken taivutuskoneita, joissa on useita eri suuttimia eri kokoisten ja eri materiaalien osien käsittelyyn. Useimmiten ne käyttävät hydrauliliitäntää, jonka avulla voidaan käsitellä paksu seinämäistä putkea.

Jos haluat tehdä yhden tai kaksi taivutusta, kannattaa ottaa yhteyttä asunnon osaston putkimiehiin. Niillä on yleensä samanlainen laite, ja palveluiden hinta on pieni.

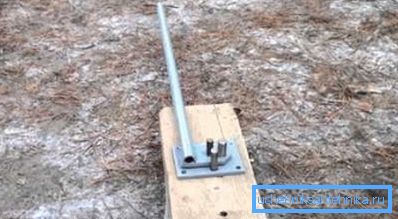

Äärimmäisessä tapauksessa voit tehdä taivutuksen käytettävissä olevien työkalujen avulla, mutta se vaatii paljon aikaa ja vaivaa.

Tarvitset:

• pöytä- tai puusepäntyöpöytä;
• jokihiekka (sen määrä riippuu putken halkaisijasta);
• sylinterimäisen metallilangan, jonka säde on mahdollisimman lähellä putken kaarevaa kokoa;
• kaksi tulppaa putken päiden tiivistämiseksi;
• kaasupoltin (puhallin).

Työ suoritetaan seuraavassa järjestyksessä:

1. Hiekka on puhdistettava epäpuhtauksista ja kalsinoitava polttimella, kunnes se lopettaa tupakoinnin kuumennettaessa.
2. Sylinterinmuotoinen työkappale on kiinnitetty liitinpuristimeen, joka puolestaan ​​on kiinnitettävä työpöydälle, muuten koko rakenne kääntyy.
3. Jotta putki säilyttäisi sisäisen poikkileikkauksensa, se on täytettävä kalsinoidulla joen hiekalla. Jotta se ei nuku riittävästi, putken reunat on tukossa liikenneruuhoilla.

Vihje! Hiekka on kaadettava mahdollisimman tiukasti. Tiivistä se puukiskolla tai napauttamalla putki.

1. Sitten työkappaleen toinen pää työnnetään pysäytyksen ja käytetyn karan väliin ja toinen taivutetaan oikeaan suuntaan. Jos putki on liian lyhyt, toinen osa voidaan laittaa sen päähän, joka toimii vipuna. Kulma on tehtävä 2-3 astetta enemmän, koska putki palautuu osittain sen jälkeen, kun valotus on lopetettu.
2. Jos tarvitset voimakasta mutkaa, kaasupoltin auttaa. Sen avulla sinun täytyy lämmittää osa taivutuksessa kirsikkaväriksi ja taivuttaa sitten putkea. Jotta kuumaa ilmaa pääsee ulos tuotteesta, on tarpeen porata pieniä reikiä liikenneruuhkiin.
3. Työn päätyttyä tulpat poistetaan tai katkaistaan ​​ja hiekka kaadetaan.

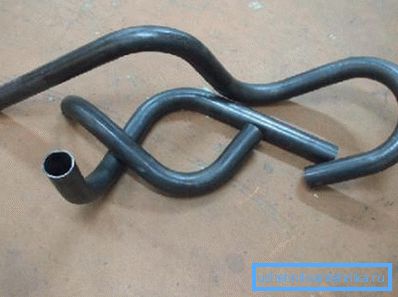

Valmis taivutettu osa on tarkistettava virheiden varalta:

• tarkastaa taittopaikan paikka ja varmista, ettei niissä ole halkeamia, venytysmerkkejä, metalli- vaurioita ja aallotuksia;
• pyyhkäise kaaren paikka asteikosta ja mittakaavasta;
• tarvittaessa leikkaa halutun kokoiset langat aihion päissä.

Pehmeät metalliputket

Kuparista, messingistä tai alumiinista valmistettujen putkien käsittely on lähes sama kuin edellisessä kappaleessa. Tällaiset tuotteet voidaan taivuttaa ja ilman lämmitystä, mutta samalla on suositeltavaa kaataa osan sisäpinta sulalla hartsilla.

Kun työkappale on taivutettava mahdollisimman pieneen halkaisijaan, on suositeltavaa vielä lämmittää materiaalia. Työskentely on helpompaa, mutta jos virheitä ilmenee, niiden korjaaminen on vaikeampaa - lämmitys on tarpeen.

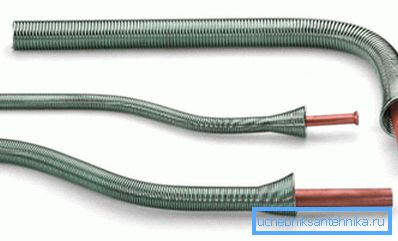

HUOM! Hiekan tai hartsin sijasta sisätilan täyttämiseksi voit käyttää sopivan halkaisijan omaavaa jousta. Niitä myydään erikoisliikkeissä.

Jos painat usein erilaisia ​​putkia, ei ole suositeltavaa, että putket taivutetaan ja saat erityistä putken taivutinta, jonka avulla voit helposti ja nopeasti käsitellä useita aihioita.

johtopäätös

Laadullisin, tietenkin, on putkien taivutus, jota suorittaa tietokoneohjattu kone. Kotona voit kuitenkin taivuttaa laadun yksityiskohtia, jos noudatat huolellisesti edellä mainittuja suosituksia. Saat lisätietoja tästä artikkelin videosta.
