Kun asennat vesi- ja lämmitysjärjestelmiä, sinun on tiedettävä, miten putki taivutetaan oikein. Tämän toimenpiteen avulla sen tulisi välttää päällekkäisyyksiä, eheyden loukkauksia ja laskea oikein pyörimiskulma.

Taivutus on prosessi, jossa akselin kaltevuus muuttuu ulkoisten kuormien vaikutuksesta tuotteeseen.

Teknisiä järjestelmiä asennettaessa on usein tarpeen taivuttaa putkilinjoja.

Prosessin ominaisuudet

Kuvassa seinäosan muodon muutos taivutettuna.
  1. Joustavien muovien ja elastisten muodonmuutosten muodostuminen tuotteiden seiniin on taivutuksen aikana.. Taitoksen ulompaan osaan ilmestyy vetojännitys ja sisäosaan tulee puristusjännitys. Näiden vaikutusten mukaan elementtien akselin kallistus muuttuu.
  2. Toiminnan aikana poikkileikkauksen muoto taivutetun sijainnin muuttuessa muuttuu. Sen rengasmainen profiili muuttuu soikeaksi. Poikkeaman keskellä on suurin ovaliteetti, muodonmuutos laskee loppupäähän ja alkuun.
  3. Kun lasketaan taivutusputki, muista, että sen poikkileikkauksen muodonmuutos ei saa olla suurempi: tuotteille, joiden poikkileikkaus on enintään 20 mm - 15%, yli 20 - 12,5%.
  4. Koverassa taivutuksessa voi olla taitoksia, erityisesti ohutseinäisille tuotteille..

Kiinnitä huomiota! Taittumat ja taitoksen ovaliteetti vaikuttavat negatiivisesti järjestelmän toimintaan. Ne vähentävät läpäisevyyttä, lisäävät hydraulisen vastuksen tasoa ja toimivat viemärijärjestelmien tukkeutumispaikkana. Putken taivutuslujuus pienenee.

Minimi sallitut säteet ovat joustavia

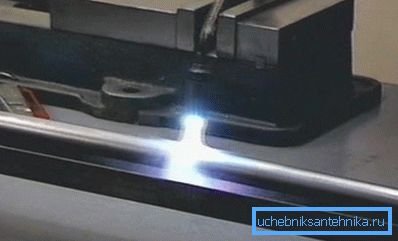

Taivutetaan tuotteita lämmittämällä.

Valtion standardit sisältävät standardin, kuten "putken vähimmäisvääntösäde".

Sen arvo metallianalogeille, kompensaattoreille, hanoille on esitetty alla.

  1. Kun taivutetaan lämmittämällä ja pakaten hiekalla - vähintään 3,5DH (kirjaimet tarkoittavat ulkohalkaisijaa)
  2. Työskentelemällä putken taivutuskoneella (kylmä) - vähintään 4DH.
  3. Kun taivutetaan tuottamaan puoliaallotettuja taitoksia ja lämmityselementtejä kaasupolttimella tai uunissa, se ei ole pienempi kuin 2,5DH.
  4. Jyrkällä taivutetulla viemärihaaralla, joka on valmistettu lävistysmenetelmällä tai kuumalla vedolla - vähintään 1DH.

Kiinnitä huomiota! On sallittua tehdä elementtejä, joiden kerroin on pienempi kuin edellä. Samaan aikaan tuotantomenetelmän on varmistettava, että niiden seinät ohenevat enintään 15% paksuudesta. Profiiliputken taivutuslujuuden on vastattava laskettua.

Tarvittavat kaavat ja taulukot

Kaarevan paikan valmistukseen tarvittavan osan (L) pituus on seuraavan kaavan mukainen:

L = 0,0155 • R • + L, missä:

  • R on taivutussäde, mm;
  • ? - tämä on sen kulma, asteina;
  • l on suora piste, 100/300 pitkä, joka tarvitaan tuotteen tarttumiseen työkalun tai koneen kanssa.

Putken taivutuksen laskennassa olisi otettava huomioon taivutetun elementin pituus:

A =? •? / 180 (R + DH / 2), jossa:

  • ?= 3,14;
  • R on alueen säde, millimetreinä;
  • ? - on taivutuskulma asteina;
  • DH on tuotteen ulkohalkaisija.

Alla olevassa taulukossa on esitetty messinki- ja kuparituotteiden (GOST-nro 494/90 ja GOST nro 617/90) vähimmäisvääntösäteet millimetreinä niiden halkaisijan ja vapaan puolen halutun pituuden mukaan tarttumiseen / kiinnitykseen.

Ulkohalkaisija Minimi taivutussäde Vapaan osan vähimmäispituus
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Alla on taulukko teräsanalogeille GOST № 3262/75 mukaan.

mitat Minimi taivutussäde Vapaan osan vähimmäispituus
Ehdollinen kulku Ulkohalkaisija kuuma kylmässä
8 13.5 40 80 40
10 17 50 100 45
15 21,3 65 130 50
20 26,8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75.5 225 450 150
80 88.5 265 530 170
100 114 340 680 230

Kun lasket taitoksen omin käsin, katso pienimmät säteet teräsputkien halkaisijan ja seinämän paksuuden perusteella.

Halkaisija, mm Minimi taivutussäde tietyssä seinämän paksuudessa
enintään 2 mm yli 2 mm
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Miten taivuttaa juoni itse

Taivutusputken laskentaan on yleinen ja yksinkertainen kaava - se on sen 5 halkaisijaa.

Suorita laskenta esimerkiksi ottamalla yksityiskohta 1,6 cm.

  1. Oikean valmistuksen tarve on saatava? ympyrä.
  2. Ensin saadaan haluttu säde: 16 • 5 = 80 mm. Seuraava vaihe on kulman laskentapisteiden laskeminen.
  3. Tätä tarkoitusta varten on välttämätöntä käyttää kaavaa C = 2 x • R: 4. Siinä C on toiminnan edellyttämä putken pituus, = = 3,14, R on haluttu säde.
  4. Korvaa kuvat kaavalla: 2 • 14 80: 4 = 125 millimetriä. Tämä on sen pituuden pituus, jolle metalli-muoviputken tai jonkin muun pienin taivutussäde on 80 mm.

Jos haluat taivuttaa putkia, sinun pitäisi olla putken taivutin.

Tällaiset manuaaliset laitteet on jaettu kahteen tyyppiin.

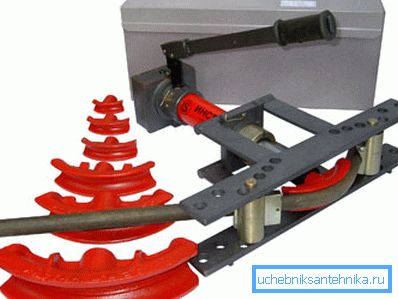

Segmenttityökalu.
  1. Segmenttianalogeissa toiminta suoritetaan erityisten mallien perusteella. Niiden muoto on suunniteltu tarkalleen haluttuun halkaisijaan ja taitoksen muotoon. Tällä työkalulla on mahdollista taivuttaa putkia jopa 180 °. Sen hinta on suhteellisen pieni.
  2. Dorn-laitteet tekevät työtä ilman pienimpiä puutteita. Tämän laitteen etuna on tuotteen sisällä liikkuva segmentti. Se estää muodonmuutoksia ja mahdollistaa työn tekemisen useissa paikoissa. On parempi olla tekemättä tällaista konetta profiiliputkien taivuttamiseksi omin käsin, mutta valmiiksi.

Kun olet tehnyt laskennan, merkitse elementit alueille sen tulosten mukaan. Aseta sitten haluamasi asteikko tai kuvio instrumenttiin. Aseta tuote sitten laitteeseen ja suorita toimenpide.

johtopäätös

Erilaisten teknisten järjestelmien asennuksessa olevien taivutuselementtien tulisi perustua tarkkiin laskelmiin. Muussa tapauksessa voit rikkoa tuotteen tai yhdistää putkilinjan tehokkuudesta. Tämän artikkelin video jatkuu teemana.
