Putken taivutin itse putkelle

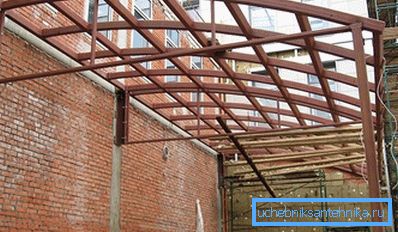

Eräs kaikkein vaativimmista materiaaleista on erilaisten rakennustöiden yhteydessä metalliputkia. Erityisesti puhumme suorakulmaisista putkista. Kotitaloudessa niitä käytetään erilaisten mallien valmistamiseen kangasta, varastoista ja laajennuksista. Ja kaikki, jotka käsittelivät heitä, tietävät, että usein on tarpeen taivuttaa näitä putkia.

Ongelma voidaan ratkaista useilla tavoilla, joista yksi on tehokkain putkien taivutin. Tämä erikoistyökalu löytyy rakennusmarkkinoista ilman ongelmia. On kuitenkin sanottava, että tällaisten laitteiden hinta on usein melko korkea.

Vihje! Jos emme puhu ammatillisesta toiminnasta, niin säästämiseksi olisi paljon tarkoituksenmukaisempaa tehdä putken taivutin putkelle omin käsin.

Soveltamisala

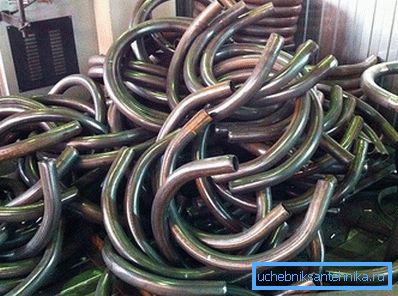

Täydellistä ymmärrystä asiasta on syytä sanoa muutama sana siitä, missä tarkasti taivutinta käytetään. Kuten edellä mainittiin, näiden laitteiden pääasiallinen sovellus on rakenne, jossa putken taivutus on usein välttämätön toimenpide. Suurin ongelma on, että ilman erityistä mukauttamista tätä prosessia on erittäin vaikea toteuttaa. On lähes mahdotonta taivuttaa profiilia ilman seinäpuristusta, ja mikä tahansa muu putki voi olla. Mutta jos käytät putken taivutinta, voit saavuttaa putken tasaisen taivutuksen jopa 180 asteen kulmassa ilman myöhempiä ongelmia.

Mitkä ovat taivuttimet

Mitä tyyppisiä putkitaivuttimia löytyy, tässä on tarpeen sanoa, että tämän erikoislaitteen lajikkeita on melko vähän, ja ne ovat erilaisia ​​eri tavoin.

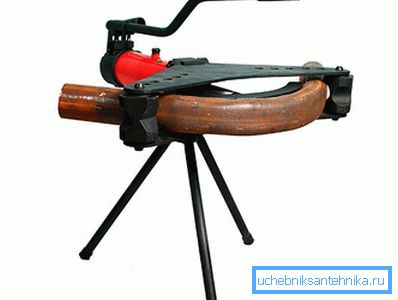

• Ensinnäkin puhumme siitä, että voit löytää ammatillisia malleja ja vaihtoehtoja taloudelliseen käyttöön. Ne eroavat paitsi niiden mitoista, myös niiden toimintaperiaatteesta. Tämä tarkoittaa, että ammattimallit ohjataan yleensä sähkömoottorilla ja hydrauliikkaa käytetään käytön aikana, mutta kotitalouksien taivutuskoneet ovat todennäköisesti mekaanisia ja työskentelevät henkilön lihasvoiman vuoksi. Koska se on helppo arvata, manuaalinen putken taivutin on paljon pienempi ja halvempi kuin ammattimainen vastine.
• Edellä mainittujen erojen lisäksi voidaan mainita, että putken taivuttimet poikkeavat niiden putkien halkaisijasta, joihin ne voivat työskennellä.
• Mallit poikkeavat toisistaan ​​myös taittumismuodossa. Joten voit valita putki benders arbaletnogo, kevät ja segmentin tyyppi.

Toimintaperiaate

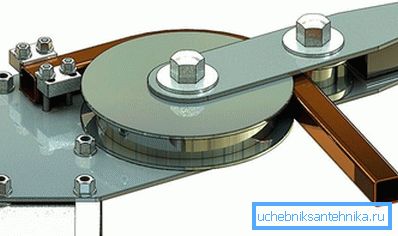

Ennen kuin jatkat instrumentin, kuten manuaalisen putken taivuttimen, kokoonpanoa, meidän on sanottava muutama sana siitä, mitä sen toiminnan periaate perustuu. Piste on kuitenkin se, että koneeseen sijoitettu putki taipuu joko pyöreän mallin ympärille, jolla on tietty pinnan säde, tai taivutus tapahtuu yhtenäisellä mekaanisella paineella sen pinnalla yhdeltä puolelta. Useimmissa tapauksissa se on edullista, koska toinen vaihtoehto on helpompi valmistaa. Että hänet käsitellään alla.

valmistus

Laadukkaan koneen valmistamiseksi putkien taivuttamiseksi työ on tehtävä vaiheittain.

koulutus

Kuten useimmissa tapauksissa, jos tarvitset korkealaatuista työtä, niiden pitäisi alkaa huolellisesti valmistella. Puhumme tässä paitsi siitä, että tarvitsemme valmistella tarvittavat materiaalit, mutta myös kannattaa varmistaa, että kaikki tarvittavat välineet ovat käytettävissä.

Materiaalit ja työkalut

• Metallinen kulma. Se tehdään itse koneen rungosta. Vaikka voit käyttää eri materiaalia, kuten saman muotoisia putkia.
• Tarvitaan kolme pyörivää akselilaakeria. Voit etsiä valmiita, mutta voit tehdä ne itse.
• Et voi tehdä ilman kiinnikkeitä, kuten erilaisia ​​pultteja ja sauvoja.
• Bulgarian kieli leikkauskiekoilla metallille.

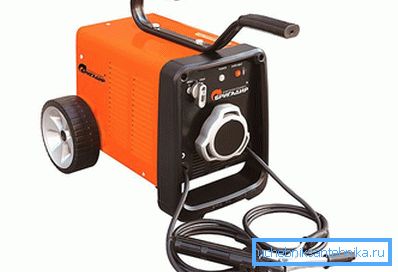

• Hitsauskone.
• Mittauslaitteet (ruletti, kulma, taso jne.).

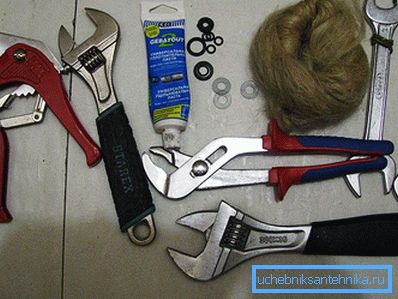

• Työkalu (avaimet, ruuvimeisselit, vasara jne.).

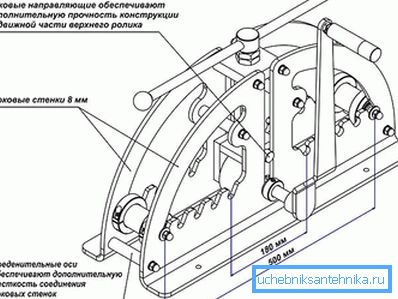

Lisäksi on tarpeen tehdä itsenäisesti tai lainata erityisjulkaisusta tulevan kiinnikkeen piirustuksia. Näin ollen valmisteluvaiheessa on mahdollista määrittää suunnittelun vivahteita, mikä nopeuttaa merkittävästi välitöntä kokoonpanoprosessia.

kehys

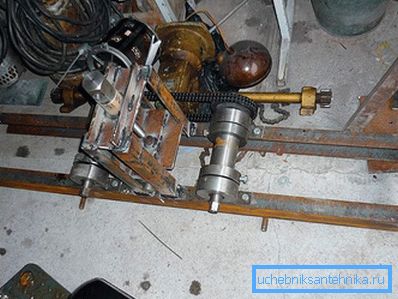

Jos kaikki valmisteluvaiheet ovat valmiit, voit jatkaa työskentelyä. Ensin täytyy tehdä laakerirungon taivutin. Ei ole mitään vaikeaa. Se on valmistettu metallista tai putkista. Materiaali leikataan käyttäen hiomakoneita ja rakenneosat kiinnitetään hitsaamalla. Voidaan lisätä, että kehyksen fyysiset mitat voidaan valita henkilökohtaisista syistä, mutta optimaalinen kehyksen korkeus on, jos se on useita senttimetrejä sen henkilön vyöhön nähden, joka työskentelee.

Vihje! Jos käytämme geometrian ehtoja, kehys on suurikokoinen. Vaikka voit käyttää muita vaihtoehtoja.

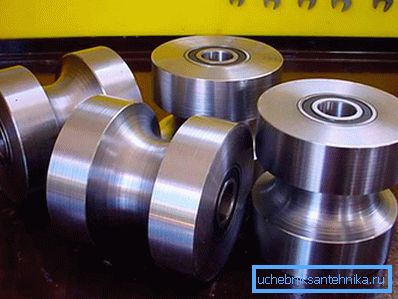

akselit

Kun pääkehys on valmis, siihen on kiinnitetty pyörivät akselit. Näihin tarkoituksiin voit käyttää kiinnityspidikkeitä, jotka joko kiinnitetään runkoon ruuveilla tai kiinnitetään hitsaamalla. Yleinen merkitys on, että molemmat akselit on kiinnitettävä kehyksen yläpinnan yli. Jos akselit valmistetaan itsenäisesti, voit esimerkiksi mainita halutun pituisen teräsromun, johon kuulalaakerit asetetaan molemmille puolille.

Seuraavaksi sinun on tehtävä pieni apurakenne kolmannen akselin asentamiseksi. Ajatuksena on, että se olisi asennettava siten, että se voidaan siirtää pystysuorassa tasossa. Tätä varten se kiinnitetään erityiseen metallirunkoon, jossa on säädettävä korkeus. Tähän akseliin on kiinnitetty kahva sen kiertämiseksi. Suunnittelun luotettavuuden lisäämiseksi ja laitteen kanssa tehtävän työn helpottamiseksi kaikki akselit voidaan liittää toisiinsa ketjunsiirron avulla. Tätä varten tähdet hitsataan akseleihin. Tämän seurauksena, kun yksi niistä kääntyy, kaikki kolme pyörivät.

Työn loppuun saattaminen

Työn viimeisenä vaiheena on mahdollista suorittaa koko laitteen ulkoinen käsittely. Tämä viittaa sen maalaukseen tai päällystykseen, jossa on toinen korroosionvastainen koostumus. Kuten pääasiassa metallia käyttävien laitteiden valmistuksessa, tällainen käsittely on välttämätöntä. Tämän jälkeen putken taivutinta voidaan pitää valmiina.

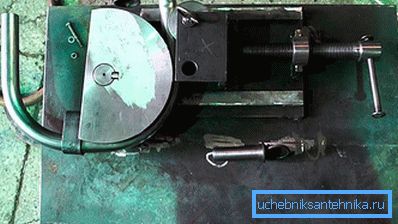

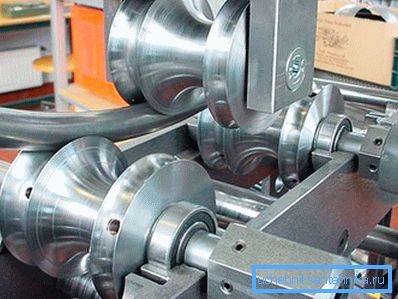

Laite toimii seuraavasti:

• Kolmijalkaan asennettu akseli nousee.
• Sen ja sen kahden akselin väliin asennetaan putki.
• Ylempi akseli laskee putken tasoon ja kiinnitetään pienellä paineella pinnalle.
• Kädensijan avulla akseli pyörii, ja putki liikkuu akselien väliin ja saa tietyn kuormituksen sivulle samalla, kun se saa pienen taivutussäteen.
• Sitten akseli kiristetään hieman, ja putki vedetään vastakkaiseen suuntaan ja taivutussäde kasvaa.
• Menettely toistetaan, kunnes putki on ottanut tarvittavan taivutussäteen.

Voit lisätä, että mukauttamisen parantamiseksi ja työn helpottamiseksi hänen kanssaan on varsin hyödyllistä liittää koneeseen sähkömoottori. Käyttötarkoituksensa ansiosta työ tehdään paljon nopeammin ja helpommin, mutta samaan aikaan sähköverkkoon ja mittariin lisätään kilowatti.

Manuaalisen putken taivuttimen tekeminen on melko helppoa. Lisäksi tämän ansiosta voit säästää melko kunnon määrän, koska vaikka ostat kaikki valmistusmateriaalit, emissiohinta on useita kymmeniä tuhansia ruplaa vähemmän kuin valmiin vaihtoehdon ostaminen. Jos kaikki tarvittavat työkalut ja materiaalit ovat käsillä ja kokemusta kaiken tämän hoidosta, voidaan tehdä työtä viikonlopun aikana.

Lopuksi on syytä lisätä, että putkien taivutuskoneiden valmistus on mahdollisesti traumaattinen, ja siksi turvallisuusmääräykset ovat pakollisia ja niitä on noudatettava tiukasti.

Lue muita putkitoimintoja kuvaavia artikkeleita:

• Miten taivuttaa kupariputkea.
• Profiiliputken hitsaus.
• Miten sähköhitsausputkia voidaan valmistaa.

video

Videon tekijä teki manuaalisen putkiliitoksen metalliromusta, joka on ostettu metalliromun vastaanottoasemalta. Tässä videossa saat täydelliset ohjeet tällaisen putken taivuttimen asentamiseksi.

Tämä video näyttää, miten yksinkertainen putken taivutin voidaan tehdä autotallissa:
