Profiiliputkien rullat

Ainoa työkalu, joka voi muuttaa muotoillun putken muotoa, on rullat. Ja koska taivutettuja metallituotteita käytetään usein rakentamisessa, tämä työkalu on yksinkertaisesti välttämätön. Profiiliputken rullat ovat erilaisia, mukaan lukien ne voidaan tehdä itsenäisesti.

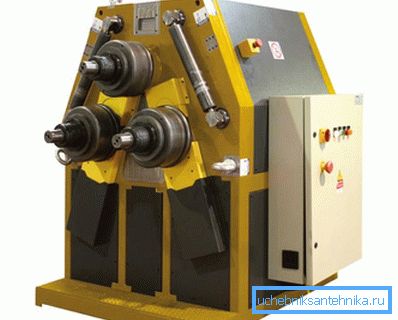

Rullatyypit

Rakenteellisesti tämä työkalu kaarenmuotoisten putkien muodostamiseksi voidaan jakaa tyypeiksi sovellettavan voiman lähteen mukaan.

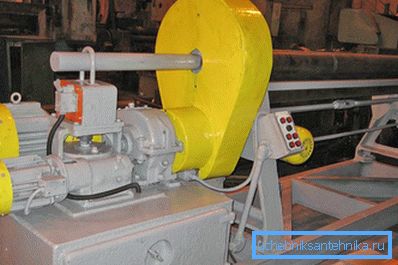

Sähkökäyttöiset rullat ovat tuottavimpia, niille on ominaista suurin määrä taivutettuja tuotteita, jotka on tuotettu aikayksikköä kohti muihin tyyppeihin verrattuna. Tuottavuus kasvaa johtuen toimivasta sähkömoottorista, jonka avulla uuden putken muodon muodostuminen tapahtuu melko nopeasti.

Sähköputken taivutuskoneen tärkeimmät rakenneosat:

• perusta, joka on metallinen sänky;
• 3 - 5 telaa, jotka pyörivät sähkömoottorin avulla;
• voimalaitos sähkömoottorin muodossa;
• puristusliittimet.

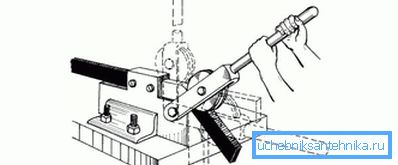

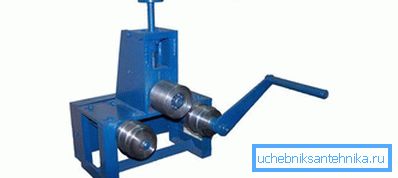

Manuaalisia rullia profiiliputken taivuttamiseksi pidetään käytännöllisenä kannettavana työkaluna. Suhteellisen pienen koonsa ja sähkökäytön puuttumisen vuoksi ne asennetaan mihin tahansa sopivaan paikkaan, vaikka työtila olisi rajallinen. Profiiliputken taivuttamiseen tarkoitettujen käsipyörien rakenne on samanlainen kuin sähköinen, ja ainoana erona on, että niissä ei ole sähkökäyttöä, ja syöttörullat on kytketty toisiinsa siirtämällä ketjuun, joka puristimien avulla puristaa putkea.

Manuaalisia putken taivutuskoneita kuvaavat suunnitteluviat. Huolimatta siitä, että tällaiset rullat ovat erittäin käteviä pienen työn suorittamiseksi, niiden on käytettävä huomattavaa fyysistä voimaa. Ei ole niin helppoa taivuttaa metalliputkea, jolla on lähetysvoima, ja ketjunsiirto yhdelle henkilölle. Jos työntekijä ei ole riittävän fyysisesti kehittynyt henkilö tai väsymys toiminnan toistuvasta toistamisesta on syntynyt, tällainen tuotannon väline on tuottamattomana. Siksi tällainen käsityökalu on käyttökelpoinen vain pienien taivutettujen tuotteiden erien valmistuksessa.

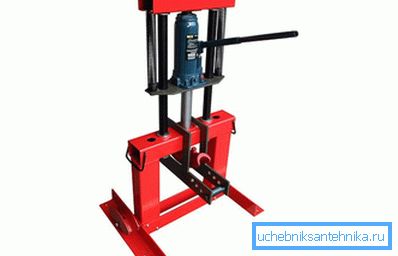

Hydraulisia teloja pidetään tehokkaimpina tekniikoina verrattuna edellä kuvattuihin taivutustyökalujen analogeihin. Hydraulinen puristin yhdistettynä puristimeen lähettää niin voimakkaan voiman profiiliputkeen, jota se taivuttaa kuin ruoko. Tällaista yksikköä voidaan perustellusti kutsua "erittäin raskaaksi painoksi". Tietyissä tapauksissa taivutusvoima muodostuu hydraulikompleksista, joka on helposti huollettavissa ja ohjattavissa. Jos nykyisten laitteiden lisäksi syöttöteloihin vaikuttava sähkömoottori lisää laitteen tehokkuutta merkittävästi, suorituskyvyn ja kapasiteetin ominaisuudet yhdistetään.

Vihje! Tällaista laitetta voidaan parantaa entisestään. Jos syöttörumpu on korvattu profiloidulla akselilla, yhdellä kertaa on mahdollista taivuttaa useita profiloituja putkia kerralla. Hydraulisen puristimen ja sähkökäytön ominaisuuksien vuoksi tällainen kone pystyy käsittelemään minkä tahansa määrän tuotteita.

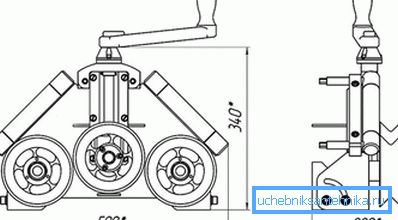

Valitettavasti hydrauliset rullat painavat paljon. Tämä haitta ilmenee siinä, että jos asennat sen jonnekin, tämä paikka jää yksikköön työntekijänä pitkään - se on hyvin vaikeaa siirtää sitä paikastaan. Jotta voitaisiin ymmärtää työkalun laite ja periaatteessa profiiliputken muodonmuutos, näet alla olevat telojen piirustukset käytetyillä mitoilla.

Telojen toiminnan periaate

Profiiliputken taivuttamiseksi teloilla ei tarvita erityisiä tietoja ja taitoja. Työntekijän on suoritettava vain muutamia toimintoja:

• Putki putoaa kahteen syöttötelaan.
• Tiettyä voimaa käytettäessä putkea painetaan yhtä taivutusrullaa varten.
• Vaihteisto on aktivoitu.

Profiiliputken työalueen läpi kulkemisen seurauksena se taivutetaan suunnitellussa kulmassa. Jos muodonmuutos ei ole riittävä, työkappale johdetaan jälleen työkalun työelementtien läpi, kun taas kiristysvoimaa on ohjattava.

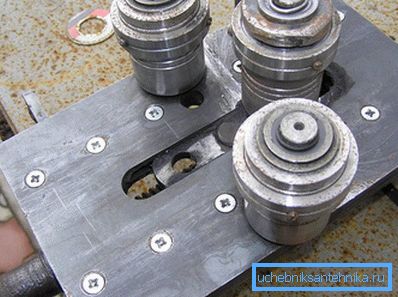

Kotirullat

Nykyään jokapäiväisessä elämässä esiintyy usein itsepalveluprofiileja. Sängylle käytetään leveää kanavaa. Taivutusmekanismi voidaan valmistaa U-muotoisesta muotoilusta käyttäen hydrauliliitintä tai hitsaamalla jakoavainta.

• Jos käytät pistoketta, sen tulisi sijaita sängyn alapuolella ja vahvuus ylhäältä syöttörullille.
• Toisessa tapauksessa putki taivutetaan kierteitetyllä puristimella. Pultti ruuvataan mutteriin ja kantapää hitsataan halutun muodon päähän.

Kun syötät putkea, voit käyttää säännöllistä polkupyöräketjua. Tähdet hitsataan käyttö- ja käyttöakseleihin ja ketju kiristetään. Kahva on kiinnitetty käyttöakseliin.

Vihje! Kovuuden kannalta syöttötelojen on ylitettävä profiiliputki, joten ne ovat kovettuneet.
