Profiiliputki: miten määritetään ostetun metallin laatu

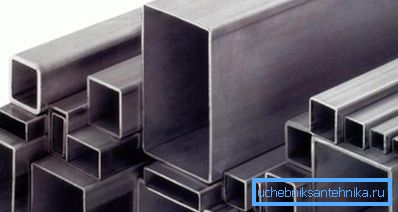

Muotoiltu putki on ontto metalli, jossa on neliö, suorakulmainen tai muu poikkileikkauskokoonpano (lukuun ottamatta pyöreää). Tällaista metallia käytetään laajalti nykyaikaisessa rakenteessa erilaisten rakenteiden monimutkaisuuden asentamiseen.

Erilaisten teknisten parametrien laskemiseksi on tarpeen tietää muotoillun putken juoksumittarin tarkka paino. Tässä materiaalissa annetuissa ohjeissa kerrotaan yksityiskohtaisesti, miten näiden osien tekniset ominaisuudet voidaan määrittää.

Menetelmät profiloidun metallin painon määrittämiseksi

Miksi sinun täytyy tietää tämä ilmaisin

Profiiliputken massa on yksi niistä ominaisuuksista, joiden avulla voit määrittää ostettujen tavaroiden laadun. GOSTin mukaan valmistettu metallirullan juoksumittari sisältää tietyn määrän materiaalia, koska massa täyttää täysin tässä säädöksessä määritetyn arvon (tämä toteamus pätee myös käytettyihin osiin).

Muussa tapauksessa on rikottu teknistä prosessia, joka voi johtaa metallirakenteiden rikkoutumiseen niiden käytön aikana.

Toinen syy, miksi on tarpeen määrittää, kuinka paljon profiloitu putki painaa, on laskea valmiiden rakenteiden tekniset parametrit.

Osaavan insinööri tai arkkitehti osaa laskea osien massaa:

• kuormat, joita käytetty osa kestää, kun sitä käytetään metallirakenteissa;
• kuormat, joita hän itse käyttää rakennuksen tai rakenteen muihin osiin.

Ja päinvastoin, kun ajatellaan, kuinka monta metriä putkea on tonnissa, on mahdollista laskea rakentamiseen tarvittavan materiaalin määrä.

Kiinnitä huomiota! Metallirakenteiden lopullista massaa laskettaessa on otettava huomioon lisäkomponenttien massa, joka sisältää esimerkiksi muotoiltujen putkien ja muiden vastaavien varusteiden krabijärjestelmän.

Parametrit, jotka vaikuttavat tähän indikaattoriin

Profiiliputken paino riippuu ennen kaikkea siitä, kuinka paljon metallia ja mitä merkkiä se otti.

Siksi tekijät, joihin massa riippuu, ovat:

• poikkileikkaus - neliö, suorakulmio ja niin edelleen;
• sivuleveys - suuret tuotteet painavat ilmeisistä syistä ilmeisesti enemmän;
• osan seinämän paksuus - mitä enemmän tämä parametri on, sitä vaikeampi yksityiskohta on;
• materiaalin tiheys - alumiini, kuten tiedetään, on vähemmän tiheä kuin hiiliteräs, joten 1 metrin pituinen profiiliputki on pienempi.

Laske lopputuotteen paino

Metallirakenteiden valmistuksessa käytetään useimmiten suorakulmaisen poikkileikkauksen profiloituja osia. Tulevan rakennuksen tai rakenteen koosta riippuen käytetään elementtejä, joiden leveys on 20–100 mm (katso myös artikkelin Profiili suorakulmainen putki - mitat ja ominaisuudet).

Luonnollisesti niiden paino löytyy asianomaisista rakennusluetteloista.

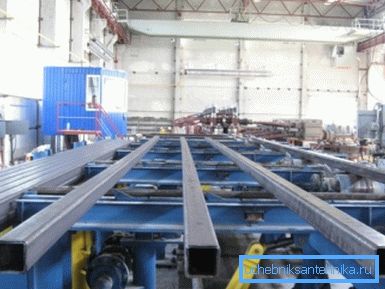

Käytännössä tämä indikaattori ei kuitenkaan aina vastaa normatiivista, koska siihen vaikuttavat muut tuotantoprosessissa syntyvät tekijät:

• mitä profiiliputken valssauskoneita käytettiin;
• mitä määriä epäpuhtauksia metallin valmistuksessa käytetään;
• mitä ympäristöolosuhteita (lämpötila, kosteus) oli valmistushetkellä ja niin edelleen.

Kiinnitä huomiota! Pienen massan poikkeaminen yhteen tai toiseen suuntaan ei ole todiste avioliitosta. Myös tuotteiden hinta ei riipu siitä.

GOST sallii tietyt korvaukset valmistajille. Tässä yhteydessä on määriteltävä arvo.

Niinpä valmistettujen metallirakenteiden teknisten indikaattorien laskemiseksi, riippumatta liitännäis- ja sääntelyasiakirjoista, on tarpeen laskea tarvittavat parametrit omin käsin.

Voit tehdä tämän asettamalla seuraavat parametrit:

• hankittujen profiiliosien pituus;
• seinän paksuus;
• sivujen leveys.

Saadut arvot on korvattu seuraavaan kaavaan:

Mn = S * 2 * (A + B) * p, missä:

• Mp on massa kilogrammoina;
• S - seinämän paksuus metreinä;
• A ja B - sivujen leveys metreinä;
• P on sen materiaalin tiheys, josta tuote valmistetaan (7,86 g / cm3 teräkselle).

Laske käytetyn materiaalin määrä

Edellä kuvatussa menetelmässä tuotteen paino määritettiin kertomalla putken valmistukseen käytetyn materiaalin tilavuus tiheydeltään.

Tarkastellaan tarkemmin, miten määritetään ensimmäisen kaavan arvo tässä kaavassa.

Voit tehdä tämän useilla tavoilla:

• määrittämällä erotus metalli- tangon, joka on putki, ja sisäisen (tyhjän) tilan tilavuuden välillä;
• laskemalla tasaisen metallilevyn tilavuus, josta muotoiltu osa myöhemmin tehtiin;
• summaamalla tuotteen kunkin puolen tilavuus (tämä tehtiin edellisessä osassa).

Pysähdy ensimmäiseen menetelmään:

1. Otamme pienen palan osia, joiden paino on määritettävä.
2. Mittaa tämän kappaleen pituus.
3. Määritämme sisäisen tilan ulkoiset mitat ja mitat (poikittaissuunnassa).
4. Sitten kerromme erikseen kaikki ulkoisen ja sisäisen osan arvot.
5. Tämän jälkeen ensimmäisestä arvosta on vähennettävä toinen ja saat lopulta ostamasi tuotteen valmistukseen kuluneen metallin määrän.
6. Lopuksi tilavuuden saatu arvo korvataan yllä olevaan kaavaan.

Toinen tapa on seuraava:

1. Seinämän paksuus mitataan. Tämä arvo on vakio tuotteelle, koska hitsatut profiiliosat on valmistettu metallilevystä.
2. Aseta mitatun tuotteen poikkileikkauksen ulkokehä.
3. Tämän jälkeen on kerrottava työkappaleen paksuus, kehä ja pituus. Hanki metallirullamateriaalin tuotantoon käytetty määrä.

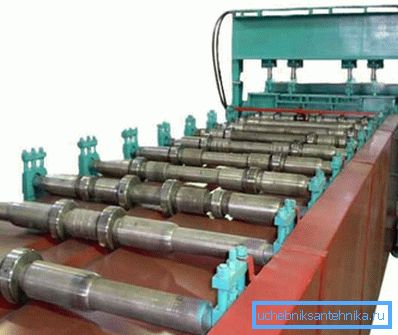

Kiinnitä huomiota! Jälkimmäinen menetelmä ei ole täysin sopiva profiloitujen tuotteiden valmistukseen käytetyn materiaalin määrän määrittämiseksi valssaamalla. Tässä tapauksessa toteamus siitä, että seinämän paksuus on sama koko tuotteessa, ei vastaa totuutta ja siksi laskelmat ovat virheellisiä.

johtopäätös

Huolimatta siitä, että profiloitujen putkien paino on määritelty sääntelyasiakirjoissa ja siihen liittyvissä asiakirjoissa, on tarpeen määrittää se itse. Vasta sitten voimme taata, että pystytettyjen metallirakenteiden massan ja lujuuden laskelmat ovat oikeat (ks. Myös artikkeli Steel Pipe - Tyypit ja ominaisuudet).

Saat lisätietoja tästä kysymyksestä tämän artikkelin videosta.
