Profiiliputki 20x20 - armon ja voiman yhdistelmä

Korroosionkestävät putket, joissa on neliöosa, kiinnittävät huomiota lisääntyneeseen vastustuskykyyn aggressiivisiin väliaineisiin ja mekaanisiin kuormiin. Ergonomisella suunnittelulla voit säästää tilaa asennuksen aikana ja luoda erilaisia ​​kestäviä malleja.

Tiedot profiiliputkesta

Ruostumaton teräsputki 20x20 eroaa pääasiassa sen fysikaalisista ja mekaanisista ominaisuuksista. Niitä on sovellettu kemian-, paperi-, lääke-, energia- ja autoteollisuudessa, maataloudessa ja mainonnassa. Valssattujen tuotteiden laatu riippuu suoraan tuotantoteknologian, laadunvalvonnan jne. Noudattamisesta.

Sääntelykehys

Ottaen huomioon korroosionkestävyys ja tuotantomenetelmä voidaan erottaa useita standardeja ruostumattomasta teräksestä valmistetun putkilinjan osalta:

• pääasiakirjoja voidaan pitää GOST 8639-68, GOST 8639-82 ja GOST 30245-2003. Ne sisältävät perustietoja mitoista, toleransseista, laadunvalvonnasta, painosta jne. Näiden asiakirjojen avulla voit myös selvittää likimääräisen painon, esimerkiksi 20x20x2 profiiliputken paino on 1,075 kg / lineaarinen mittari. m;

• GOST 11068-81 - koska putki on valmistettu korroosionkestävästä teräksestä, se on muodollisesti tämän asiakirjan vaatimusten mukainen. Ainoastaan ​​asiakirjan läpimitan jatkuvaa mainintaa voi sekoittaa, neliön osaan nähden se näyttää naurettavalta;
• Valmistusmenetelmästä riippuen (kuuma tai kylmävalssattu) voit käyttää GOST 9940-81 (kuumavalssattu putki) ja GOST 9941-81 (kylmävalssattu).

Miten putkilinjan profiili on

Korroosionkestävä profiiliputki 20 20 2 on pääsääntöisesti valmistettu rakenteellisista austeniittisista teräksistä (muovattavasta korroosionestoaineesta) DIN 2395 mukaisesti.

Tässä tapauksessa voidaan käyttää kahta tuotantomenetelmää:

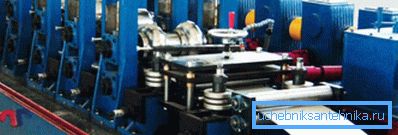

• hitsatut. Tuotantokäsky näyttää näin: leikataan äärettömän leveä teräsnauha, joka taivutetaan pyöreään poikkileikkausputkeen (reunat eivät ole vielä hitsattuja), sitten hitsaus, hitsauksen poisto. Haluttu poikittaisprofiili annetaan syöttämällä se telojen läpi. Tässä tapauksessa metallissa esiintyy väistämättä sisäisiä jännityksiä, ja niiden poistamiseksi tuote lämpenee;

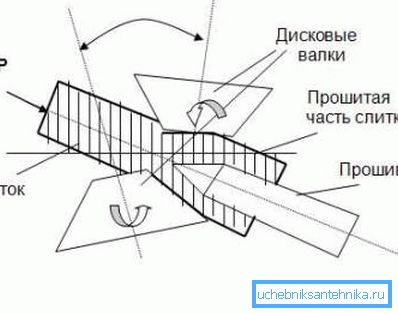

• saumattoman tekniikan tapauksessa työkappale ensin vilkutetaan ja ohitetaan sitten telojen läpi, jotta saadaan haluttu poikkileikkausmuoto. Tässä tapauksessa pyöreät saumaton putki voi toimia raaka-aineina neliöputken valmistuksessa. Tämä valmistusmenetelmä tekee lopputuotteen kalliimmaksi verrattuna hitsaukseen.

Mitä paljon profiiliputkesta maksaa 20-20, kaikki riippuu siitä, mitä tuotantomenetelmää käytettiin. Täten tavanomainen neliöputki, jonka osuus on 20x20x1, maksaa 221 ruplaa / 1 m. Suuren mittakaavan rakentamiseen on helpompaa käyttää ensimmäistä tonnia valssattua terästä, jolloin kustannukset ovat 382800 ruplaa / 1 tonni (hinta on 08-12Х18Н10 terästä).

Hitsauksen hitsaus

Ruostumattomasta teräksestä valmistetun neliöprofiiliputken tuotanto tapahtuu kahdella tavalla. Ensimmäisessä tapauksessa käytetään nauhoja (aihioita), joista putket vedetään. Toisessa tuotteet hitsataan metallilevyistä.

Hitsausta on useita:

• TIG (volframielektrodi inertissä kaasussa ilman lisäaineita);
• plasman TIG: llä;
• suurtaajuusvirta;
• laser;
• elektronisuihku.

Putkiprofiilissa 20x20x2 on laaja käyttöalue, joka riippuu suoraan hitsin tyypistä. Hitsauksen laadunvalvonta toteutetaan GOST 3242 - 79 ja GOST 30245-2003 mukaisesti.

Kiinnitä huomiota! Korkean taajuusvirran hitsaamalla sauman omaavan putken hinta on 10% pienempi kuin TIG-hitsauksessa käytettyjen analogien hinta. Samalla hitsin lujuus on samalla tasolla.

Pinta jokaiseen makuun

Profiiliputki näyttää hyvin esteettisesti miellyttävältä pinnan takia, mikä on:

• matta (Matt, Mill viimeistely);
• kiillotettu (harjattu). Käsittelyasteella on useita tasoja tasaisimpiin ja niissä on nimitykset Satin 180, 320 tai 400 Grit;
• peili, joka riippuu jälleen kiillotusasteesta (Mirror 400 tai 600 Grit).

AISI-teräksestä valmistettujen putkipintojen ulkomerkintä on hieman erilainen:

• 2B - matta;
• VA - peili;
• 4N - kiillotettu.

Lujuusindikaattorit eivät vaikuta pintakäsittelyn laatuun. Jos kaikki työ tehdään käsin, ehdotettujen vaihtoehtojen valinta on tehtävä pikemminkin sen perusteella, onko putket näkyvissä. Jos ne toimivat sisätilojen osana, pinta tulisi valita huoneen sisustuksen huomioon ottamiseksi.

Profiiliputkiston laajuus

Pieni osa ei salli sitä käyttää kantavina elementteinä vakavissa kuormissa. Mutta neliöosan jäykkyys riittää keskimääräisen suuruuden kuormien havaitsemiseen. Neliöputken etujen tulisi sisältää suhteellisen pieni paino, esimerkiksi 20x20x2-profiiliputken paino on noin 1,175 kg / metri. m.

Kiinnitä huomiota! Taulukoiden putken paino lasketaan keskiarvona, mutta todellisuudessa se riippuu materiaalin tiheydestä. Voit laskea putkilinjan painon tarkasti käyttämällä erityisiä laskimia.

Mitä tulee erityisiin esimerkkeihin neliöputken käytöstä pienellä osuudella, voimme antaa seuraavat esimerkit:

• huonekalujen tuotantoon (lähinnä koulu ja erilaiset julkiset laitokset);

• eri tyyppisten aidojen rakentamisessa - kehyksenä. Tässä tapauksessa metallin kuorma on pieni ja voit käyttää pieniä kokoja;

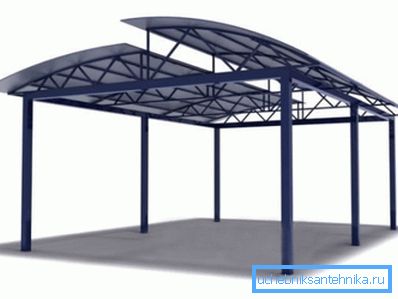

• erilaisten kattojen rakentamiseen lauhkean ilmaston aikana on otettava huomioon lumen kuormituksen ja 1 metrin painon muotoinen putki 20x20x2 (1,175 kg / 1 m);

• kun sisustetaan huoneen sisätilaa, neliöputkia voidaan käyttää tyylikkäiden hyllyjen ja hyllyjen rakentamiseen.

Yhteenvetona

Nelikulmaisella putkella, jossa on pieni osa ruostumattomasta teräksestä, on useita tärkeitä ominaisuuksia. Tärkeintä on, että korkean lujuuden ja jäykkyyden lisäksi sillä on myös erinomainen ulkonäkö, ja korroosionkestävyys mahdollistaa sen käytön lähes kaikissa olosuhteissa (ks. Myös artikkeli Putki 60x40 mm - ominaisuudet ja paino).

Tästä johtuen tällaista putkilinjaa voidaan käyttää sekä huoneen sisäpuolella että kevyiden rakenteiden kehyksen rakentamisessa. Tämän artikkelin video näyttää esimerkin profiiliputkiston käytöstä aidan kehyksenä.
