Profiiliputki 100x100: sovelluksen pääominaisuudet ja

Tässä artikkelissa puhumme siitä, kuinka paljon neliöputki painaa puolella 100 mm. Lisäksi harkitsemme tällaisen metallin valmistusmenetelmiä ja niiden käyttöä. Kiinnostus tällaisten standardikokoisten profiiliputkien teknisiin ominaisuuksiin ei ole vahingossa, koska tällaiset valssatut tuotteet ovat optimaalinen ratkaisu käytettäväksi rakentamisessa ja monilla muilla alueilla.

Ennen kuin puhumme tämän metallin soveltamisalaa määrittävistä teknisistä ominaisuuksista, tarkastelemme putkien teollisen valmistuksen ominaisuuksia, joiden poikkileikkaus on neliön poikkileikkaus.

Valmistusominaisuudet

Profiiliputki 100 100: lla 3: lle tai analogit, joiden seinämän paksuus on suurempi, valmistetaan kahden pääkaavion mukaisesti:

• pyöreiden putkien tuotanto valssaamon muodonmuutoksen avulla;
• koko syklin tuotanto.

Harkitse näiden menetelmien ominaisuuksia tarkemmin.

• Valssattujen tuotteiden, joiden neliöosa on valmistettu pyöreästä osasta, valmistukseen on ominaista yksinkertaisuus ja lyhyet määräajat.

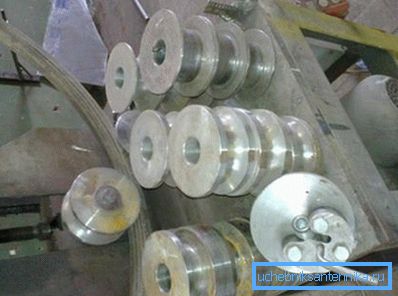

Pohjimmiltaan valmis putki, jolla on haluttu halkaisija, johdetaan muodostusrullien järjestelmän läpi, joka muotoilee työkappaleen. Teknologian etuna on valssaamon pienet mitat ja näin ollen mahdollisuus toteuttaa tuotantoprosessi alueella, jolla on rajoitettu tila.

Aihioina käytetään sähköisesti hitsattuja pitkittäis- tai kylmävetoisia saumattomia putkia.

Valmiit teräkset erottuvat alhaisesta tuotantokustannuksesta yhdistettynä alhaisen lujuuden ominaisuuksiin. Siksi tällaisia ​​tuotteita käytetään laajasti, jos liiallista mekaanista kuormitusta ei ole.

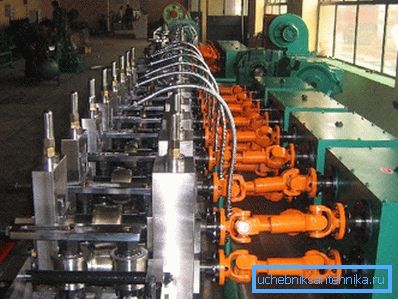

• Profiiliputki 100x100x3 voidaan tehdä koko syklin linjalla. Tässä tapauksessa lopputuotteella on suurempi lujuus ja kestävyys mekaanisille kuormille.

Tähän tekniikkaan kuuluvat nauhat - valssatut levyt. Metallin paksuudesta riippuen valmiin valssatun tuotteen seinämän paksuus vaihtelee.

Täydellinen tuotantosykli käsittää liuskan leikkaamisen halutun leveyden, kylmän tai kuuman muotoisiksi liuskeiksi, jotka muodostavat neliön, ja hitsaamalla pitkittäishitsaus. Kun profiiliputki on valmis, se käsitellään lämpökäsittelyyn väsymisjännitysten lievittämiseksi.

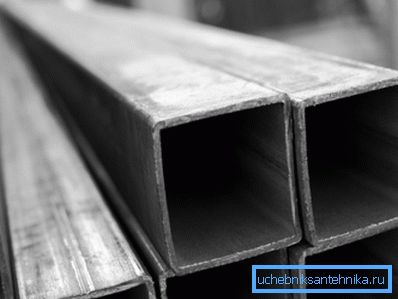

Loppuvaiheessa lopputuotteelle tehdään sinkkikäsittely, jotta varmistetaan optimaaliset korroosionestokyky.

Tärkeää: Profiiliputki voidaan valmistaa vähähiilisillä teräksillä tai ruostumattomilla metalliseoksilla, joiden paino tuotteen samojen mittojen mukaan voi vaihdella merkittävästi.

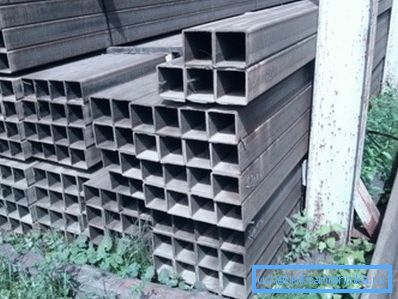

Joten kun olemme tarkastelleet tuotantoprosessin ominaisuuksia, määritämme putkien painon ja miten tämä parametri vaikuttaa valssattujen tuotteiden suorituskykyominaisuuksiin.

Kuinka monta neliöputkea painaa 10 - 10 cm

Profiiliputken 100x100x4 yhden metrin paino määräytyy seinämän paksuuden ja valmistuksessa käytetyn materiaalin mukaan. Esimerkiksi tavallisesta mustasta teräksestä valmistettujen tuotteiden massa on hieman korkeampi kuin jos tämä tuote olisi valmistettu ruostumattomasta teräksestä.

Suosituimmat muutokset, joissa on seuraavat seinän paksuudet: 3, 4, 5 ja 6 mm. Tällaiset putket valmistetaan 3PS / SP5-teräksestä. Valssi on erottamiskykyinen yhdistettynä riittävään lujuuteen.

Tämän metallin parametrit määräytyvät GOST 8639-82: n vaatimusten mukaisesti.

Tämän standardin mukaan:

• profiiliputken paino 100x100x3 on 9,34 kg;
• profiiliputken paino 100x100x4 on 12,36 kg;
• profiiliputken paino 100x100x5 on 15,3 kg;
• profiiliputki 100x100x6 painaa 18,24 kg.

Tärkeää: Yksinkertaisimmilla laskelmilla yhden sävyn valssattua metallia, jonka seinämän paksuus on 6 mm, se voi olla hieman yli 58 metriä.

Nyt kun tiedämme, mitkä painot ja koot ovat tyypillisiä 10 cm: n pituisille profiileille valssattuille tuotteille, harkitse, millainen laajuus tällaisessa laitteistossa on ja mihin niitä voidaan käyttää omin käsin.

Soveltamisala

Kun olemme päättäneet, että 1 metrin muotoinen muotoinen putki 100x100x3 on hieman alle 9,5 kilogrammaa, harkitsemme tämän metallirullan tärkeimmät käyttöalueet.

Soveltamisala on laaja ja sisältää seuraavat:

• teollisuusrakenne, jossa käytetään runkotyyppisiä metallirakenteita;
• matalien asuntojen ja kotitalouksien yksilöllinen rakentaminen;
• konepajateollisuus ja autoteollisuus;
• maataloudessa;
• metallin kaivos- ja jalostusteollisuus;
• laivanrakennusteollisuus;
• mainostilojen tuotanto;
• modernien huonekalujen valmistus (käytetty ruostumaton teräsputki).

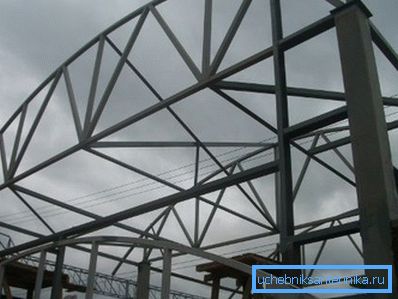

Teollisuusrakenteissa käytetään 100 tai 100: n profiiliputkea 4 tai paksumpi, jotta voidaan rakentaa tukikehyksiä korkean rakennuksen rakentamiseen.

Tätä tarkoitusta varten käytetään tuotteita, joiden seinämän paksuus on suurin hiiliteräksillä. Tämä materiaali on riittävän joustava, jolloin runkorakenne voi reagoida oikein mekaanisiin kuormiin.

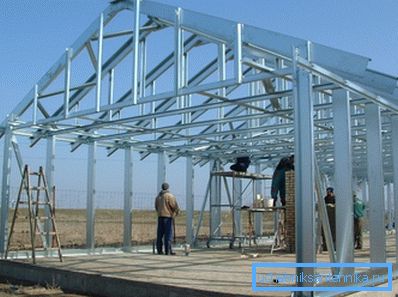

Ei vain kehyksiä, vaan myös suurten kattojärjestelmien rakentamiseen käytettäviä ristikkorakenteita valmistetaan kaikkialla metalliesineistä, ja myös palkit vahvistetaan kattojen vahvistamiseksi. Yksittäisissä rakennusmetroissa käytetään neliö- tai suorakulmaista poikkileikkausmuotoa vahvistaakseen säätiöitä ja seinämiä sekä tukia tukia aidan aidoille.

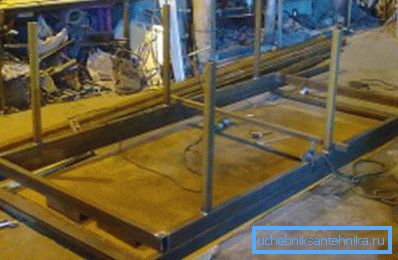

Autoteollisuudessa metallinen, neliö- ja suorakulmaisia ​​osia käytetään kestävien kehysten asennuksessa kuorma-autoihin ja perävaunuihin. Ontelon rakenteen ansiosta yhden metrin pituus muotoiltua putkea 100x100x5 on pieni, mikä puolestaan ​​mahdollistaa tavarankuljetusajoneuvojen pienentämisen.

Tähän mennessä tärkein valssattujen tuotteiden laajuus on mainosrakenteiden kokoaminen. Mainoskannereille ja paneeleille on ominaista suuri koko ja suuri tuuletus, mikä asettaa korkeat vaatimukset tukirakenteiden vakaudelle.

Valssattujen tuotteiden neliömetrinen stabiilisuus on suuruusluokkaa suurempi kuin pyöreille putkille tyypillisiä samankaltaisia ​​ominaisuuksia. Siksi kunnolla valitusta materiaalista kootut rakenteet voidaan asentaa jopa tuulisimmille alueille ilman koko rakenteen romahtamisen vaaraa.

Metallirakenteiden kokoonpanon ominaisuudet

Asennettaessa metallirakenteita ihmettelee ennemmin tai myöhemmin, miten profiiliputki 100x100x4 taipuu oikein.

Huomattavien kokojen vuoksi ei ole mahdollista käyttää erityisiä taivutuskoneita rakennustyömaalla tai kenttäolosuhteissa. Siksi on kehitetty tehokkaampia menetelmiä, jotka antavat metallirullalle tarvittavan muodon.

Metallikaaren valmistusohjeet ovat seuraavat:

• Putken pituus on tavallisesti jaettu useisiin segmentteihin, joiden rajat piirretään metalliin.
• Seuraavaksi laskemme leikkauksen taivutuskulman segmentin reunaa pitkin siten, että sen seurauksena muodostuu kaari.
• Pyöreällä sahalla katkaisimme metalliseokset kolmesta seinämästä siten, että neljäs leikkaamaton seinä ohjataan kaaren ulkosivulle.
• Seuraavassa vaiheessa rakenne on taivutettu tehtyjen viillojen viivaa pitkin.
• Valmiit kaaret kiehuvat saatujen nivelien viivaa pitkin.

Ohjeet metallirakenteiden liittämiseksi eri rakenteiden kokoonpanon aikana mahdollistavat kahden menetelmän käytön:

• sähköinen hitsaus;
• ruuviliitos, jolle putken päihin hitsataan erityinen liitoslaippa.

Sekä kyseistä että muuta yhteystapaa vaaditaan, koska ne tarjoavat vaaditun kestävyyden ammatillisen suorituskyvyn kannalta.

johtopäätös

Metallirakenteita on jo pitkään käytetty rakentamisessa ja muilla yhtä tärkeillä alueilla. Mutta se oli alussa valmistuksen putkien karkottamista metalli kehykset alkoivat osoittaa optimaaliset lujuusominaisuudet ja suurin kestävyys mekaanista stressiä.

Valssattujen tuotteiden markkinoille tulon myötä korkeatasoisten rakennusten rakentamismahdollisuudet, teollisuuslaitosten pystytys jne. Ovat kasvaneet merkittävästi. Jos sinulla on kysyttävää, voit löytää lisää hyödyllisiä tietoja katsomalla tämän artikkelin videota.
