Profiiliputken taivutus: terävyystesti

Profiiliputkessa on "kulmikas" muoto ja neliön muotoinen. Ensi silmäyksellä näyttää siltä, ​​että on mahdotonta antaa sille kaareva muoto. Mutta päättäväisesti käyttää tällaista materiaalia kasvihuonekehyksiin, kattoihin, samalla kun luodaan puutarhassa arkkitehtonisia ratkaisuja (kaaret, säleikkö, pergolas) - haluttu voidaan saavuttaa. Profiiliputki on joustava säteellä - se on melko helppoa tehdä omin käsin, kaikki voivat käsitellä sitä.

Putken taivuttimen toimintaperiaate

Tämän laitteen suunnittelu on melko yksinkertainen - 2 pysähdystä ja kenkä, jota ohjaa vipu. Tämän yksinkertaisen laitteen avulla voit taivuttaa putkea, jonka halkaisija on 5 - 150 mm.

Samalla suurten halkaisijoiden osalta käyttäjän fyysinen lujuus ei enää riitä, varsinkin paksulla seinällä. Jotta taivutus tapahtuisi sujuvasti ja ongelmitta, laite on varustettu hydraulisella käyttölaitteella, mikä aiheuttaa muutoksen laitteen kustannuksiin merkittävästi.

Jos joudut taivuttamaan hyvin pienen putken, voit käyttää putken taivutinversiota putkille, joissa on avoin kehys. Turvallisuuden kannalta tämä ei ole paras vaihtoehto, koska putkilinjan valumisen riski on riittävän suuri.

Suurten halkaisijoiden osalta tässä tapauksessa käytetään vain laitteita, joissa on suljettu kehys. Tästä johtuen putki ei tule pysähtymään missään olosuhteissa.

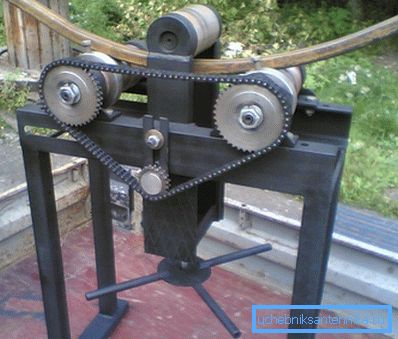

Putken taivutin voi toimia eri periaatteella. Tällöin profiiliputki vedetään yksinkertaisesti telojen (pysäyttimien) väliin, jolloin ne muuttuvat.

Eri metallien ja eri osien profiilit reagoivat taipumiseen liian eri tavalla. On esimerkiksi ilo työskennellä ei-rautametallien putkien - kuparin, messingin, duralumiinin, alumiinin, pienen osuuden kanssa. Ne ovat muovisia ja hyvin taivutettuja. Erinomainen kestää alhaisia ​​lämpötiloja.

Folk "reseptejä" taivutusprofiileja

Esitetyt keinot profiiliputkien taivuttamiseksi kotona ovat joskus ainoa tapa toteuttaa suunnitelmamme. Teknologian näennäisyydestä huolimatta saadut tulokset kykenevät silmiinpistävää laatua, geometrista tarkkuutta ja täydellisiä muotoja.

Teknologia omasta työpajasta

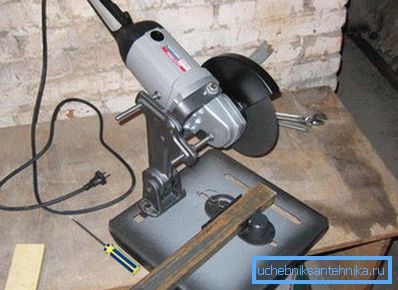

Profiilin taivutus hiomakoneella ja hitsauskoneella on tunnetuin ja siksi suosituin menetelmä.

Se sisältää useita peräkkäisiä toimintoja.

1. Ensinnäkin taivutussäde lasketaan huolellisesti..
2. Voit tehdä puukuvion. Se tekee tarkimman mutkan.
3. Tontilla, joka muuttaa muotoa, käytetään poikittaisia ​​merkkejä.. Heille tehdään leikkauksia, jotka kulkevat putken 3 sivua pitkin (vasen - oikea - tai selkeyden vuoksi käänteinen kirjain "p").

1. Kiinnittämällä ja varmistamalla malli mallissa koskemattomalle puolelle, taipuminen voi alkaa..
2. Bitit ja hiomakoneet.

Kiinnitä huomiota! Tätä menetelmää on suositeltavaa käyttää suuressa profiiliprofiilissa, koska itse prosessi kestää riittävän paljon aikaa.

Käyttämällä hiekkaa taivuttamaan putkea

Hiekka pystyy pitämään muotoa paitsi veistoksen muodossa meren rannalla, mutta myös auttamaan ylläpitämään profiilin muotoa taivutusprosessin aikana, estäen tasoittumisen tai halkeilun.

Tämä toimenpide on melkein vastaava ajoissa putken taivutuskoneen kanssa ja tarvitsee seuraavia materiaaleja:

• kvartsihiekka;
• puiset korkit 10 - 20 cm;
• kaasupoltin;
• pora;
• sika, jonka halkaisija on yhtä suuri kuin profiilin sisäinen taivutussäde;
• kumi mallet.

Kiinnitä huomiota! Hiekan on läpäistävä kaksi esikäsittelyvaihetta, ennen kuin sitä voidaan käyttää: perusteellinen seulonta, huuhtelu ja lopullinen kuivaus. Sitä tulee säilyttää, kunnes sitä käytetään puhtaassa astiassa.

Folk-ohjeet hiekkaan taivuttamiseen sisältävät pakolliset peräkkäiset toimenpiteet.

1. Yksi putken reikä tukkeutuu tiukasti puupistokkeella.
2. Toisen reiän kautta kaadetaan hiekka niin korkealle, että toinen korkki tulee.
3. Jäljellä oleva reikä on tiiviisti suljettu.
4. Sian avulla se on taivutettu. Jos haluat saavuttaa pienen säteen, mutka kuumenee polttimen liekillä. On tärkeää, ettei pinnan ylikuumenemista ja mittakaavan ulkonäköä estetä, mikä heikentää putken laatua.
5. Koskettamalla kumimallia, taitto on täydellistä.
6. Valmistetusta tuotteesta on poistettu, poltettu tai porattu.
7. Ravistamalla ja naputtamalla täytettiin täyteaine.

Harmony-profiili ja vesi

Vaikea pakkas on uskollinen avustaja taivutuksessa, esimerkiksi kupariputki. Työkaluista ja materiaaleista tarvitaan vain vettä ja sika. Teknologia on myös melko yksinkertainen.

Kiinnitä putken toinen pää tulpaan, vesi kaadetaan sisään ja toinen reikä on kytketty. Kun vesi on kokonaan jäädytetty, materiaali on käyttövalmis.

On huomionarvoista, että sovelletut fyysiset ponnistelut ovat vähäisiä - litteyttä ei tapahdu, ja poikkileikkausta ei melkein häiritä.

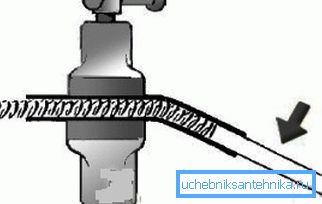

Käytä jousia taivutusta varten

Se on joustava, kun jousen käyttö profiiliaukossa perustuu sisäisen vastahyökkäyksen voiman periaatteeseen. Profiiliputken, puhaltimen tai kaasupolttimen ja sopivan halkaisijan mallin lisäksi tarvitaan epätavallinen neliöjousi. Se on valmistettu teräslangasta, jonka halkaisija on 2 - 4 mm ja joka on taivutettu poikkileikkauksen koon ollessa hieman pienempi kuin putkiston sisäinen poikkileikkaus.

Kiinnitä huomiota! Jousen tulee päästä lähes tiukasti profiilin onteloon. Jousen ja sisäputken välinen optimaalinen aukko on 1,5-2 mm.

Asettamalla jousi työkappaleen sisään, puhalluslaite alkaa käsitellä tuotteen muotoaan muuttuvan osan pintaa. Riitä lämmitetty osa, kiinnitä tyhjä, taivuta ja tuo haluamasi säde omin käsin.

Kiinnitä huomiota! Älä ohita turvallisuusohjeita. Huolimattomuuden hinta on liian korkea. Suojakäsineet, suojalasit ja pihdit kuumien putkien tarttumiseen suojaavat luotettavasti palovammoja vastaan. Paloturvallisuuden tulisi olla säiliön vieressä vedellä tai hiekalla.

Yhteenvetona

Profiiliputkien laajuus on riittävän leveä. Tämän materiaalin kanssa työskentelyyn suunniteltujen ammattikäyttöön tarkoitettujen taivuttimien korkeat kustannukset tekevät usein mahdottomaksi käyttää niitä.

Tekijän ideoiden toteuttaminen on vaikeaa. Joskus tilanne voidaan tallentaa vain taivuttamalla profiiliputkea omin käsin.

Tämän artikkelin video näyttää esimerkin profiiliputken taivuttamisesta.
