Profiiliputken taivutus: 4 tapaa ja muutama temppu

Työprosessissa (yleensä täysin yllättäen) voi syntyä kysymys - miten profiiliputkea taivutetaan kotona? Tähän mennessä on olemassa useita melko tehokkaita menetelmiä, ja jos sinulla on tietty taito, voit selviytyä tehtävästä kääntymättä työpajaan ammattilaisille.

Menetelmä 1. Putkien taivutuskoneiden käyttö

Kun puhumme profiiliputkien taivutuksesta, tarkoitamme usein tietyn säteen muodostumista aihiosta. Mitä suurempi tämä säde on, sitä helpompaa on tehtävä, koska näin sisäinen ontelo muuttuu pienemmiksi (katso myös artikkeli Protective Asmol-Polymer Tape for Pipes).

Kiinnitä huomiota! Kaarevat pyöreät ja muotoillut putket eivät toimi oikein: murtuma on lähes taattu. Tätä varten ne käyttävät yleensä joko hitsattuja liitos- tai erikoisadaptereja, jotka mahdollistavat kahden erillisen segmentin liittämisen.

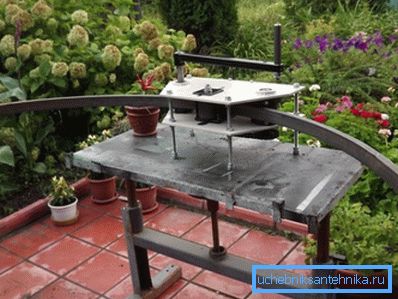

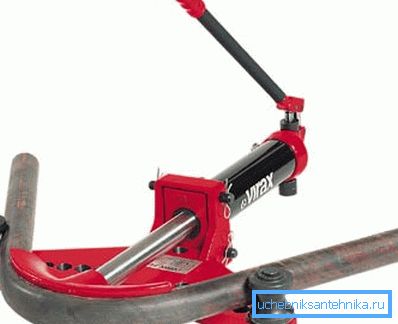

Jos tarve valmistaa kaaria tapahtuu melko säännöllisesti, sinun on ostettava manuaalinen tai kiinteä rullanmuodostuskone. Se on laite, jossa on useita rullia, jotka vaikuttavat työkappaleeseen ja antavat sille halutun muodon.

Ohjeet putken taivuttimessa työskentelyyn ovat melko yksinkertaisia:

• Halutun kokoinen yksityiskohta sijoitetaan koneeseen ja kiinnitetään kiinnikkeisiin.
• Kytke sähkömoottori päälle tai käynnistä kahva.
• Työkelat siirtävät putken akselia taipumisen suuntaan, samalla venyttämällä yhtä seinistä.
• Taivutusmalli toimii vastakkaiselle seinälle, jolloin saadaan haluttu muoto.
• Sisäisen ontelon muodonmuutoksen vähentämiseksi käytetään usein hydraulista stabilointia: osan reunat on suljettu tulpilla, ja nestettä injektoidaan pienessä paineessa.

Kaikkien toimintojen tehokkuuden parantamiseksi on noudatettava näitä sääntöjä:

• Mitä hitaammin prosessoimme, sitä pienempi on kinkkien riski tai osien hallitsematon muodonmuutos.
• Työn aikana sinun tulee ottaa huomioon seikat, jotka koskevat koneesi mallin seinämän paksuutta ja putkiosaa.
• Paksut putket taivutetaan tehtaalla paremmin esikuumennuksen jälkeen: lisäämällä metallin sitkeyttä, käsittelyn laatu kasvaa.

Tämän tyyppisten kodinkoneiden hinta alkaa noin 100 dollarista. Siksi voit käsitellä pieniä osia, voit joko vuokrata laitteen useita päiviä tai käyttää korjaamon palveluja.

Folk-korjaustoimenpiteet

Menetelmä 2. Leikkaus ja hitsaus

Käsillä oleva putken taivutuskone ei kuitenkaan aina ole. Siksi jokaisen päällikön tulisi oppia etukäteen, miten profiiliputkea taivutetaan kotona käyttämällä yleisempiä työkaluja.

Jos sisäisen ontelon eheys meille ei ole kriittinen, voit käyttää kulmahiomakoneita ja hitsauskoneita:

• Käytämme merkintää osaan, korostamalla alueen, jota pitkin taivutuslinja kulkee.

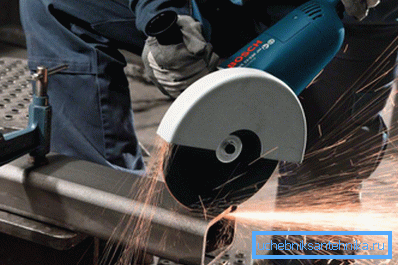

• Sisältä, leikkauskiekon avulla varustetun hiomakoneen avulla teemme useita leikkauksia vähintään 3/4 lohkoa.
• Pidämme osan päät, muodostamme mutkan.

Vihje! tarvittaessa ylimääräinen metalli leikkaa saman jauhimen.

• Kiinnitä työkappale malliin ja hitsaa leikkausten reunat.

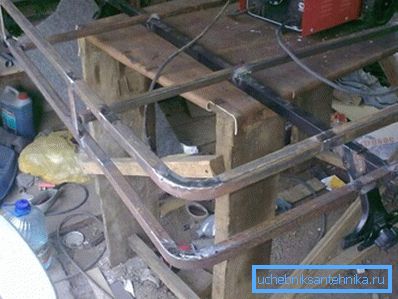

• Kun metalli on jäähtynyt, vaihdamme hiomakiekon jauhinpyöräksi ja kiillotetaan käsitelty pinta.

Menetelmä 3. Sisäinen jousi

Jos seinien eheyden säilyttäminen on perustavaa laatua oleva tehtävä, sinun täytyy tehdä erityinen kevät omin käsin, jotta voisimme saavuttaa edessämme olevan tehtävän.

• Otamme teräslangan, jonka halkaisija on enintään 4 mm. Mitä paksumpi putken seinä on, sitä vahvempi johto on.
• Ruostumattoman teräslevyn avulla tuuletamme neliöjousen. Ruudun sivun koko valitaan siten, että tuloksena oleva rakenne kulkee helposti putken sisäiseen onteloon.

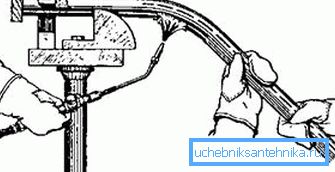

• Aseta jousi taivutusalueelle ja lämmitä sitten osa puhalluslaitteella.
• Käytämme mallia tai pyöreää aihiota, jonka halkaisija on sopiva. Samalla sisäpuolella oleva jousi suojaa osaa murtumasta ja säilyttää sen profiilin.

Tämä tekniikka on varsin aikaa vievää, koska jousien valmistus vie paljon aikaa ja vaivaa. Toisaalta elastista inserttiä voidaan käyttää toistuvasti niin, että kuvattu menetelmä on varsin sopiva laajamittaiseen työhön.

Menetelmä 4. Täytetään hiekkaa tai vettä

Jos käsillä ei ole sopivaa teräslangasta, ja tarve valmistaa kaari putkimaisen runko-osasta on melko akuutti, sinun pitäisi käyttää jotakin tekniikkaa, johon liittyy sisäinen täyttö.

Nestettä voidaan käyttää täyteaineena:

• Ennen kuparista valmistetun profiiliputken taivutusta ohuilla seinillä (joskus niitä käytetään lämmitysjärjestelmissä) täytämme ontelon veden kanssa, tiiviisti suljettaessa molemmat päät.
• Kaatamisen jälkeen otamme tuotteen kylmään tai laitamme sen pakastimeen. Odotamme, kunnes vesi jäätyy kokonaan.
• Käyttämällä tyhjää tai mallia, teemme putken taivutuksen, jonka jälkeen otamme pistokkeet pois ja tyhjennämme veden.

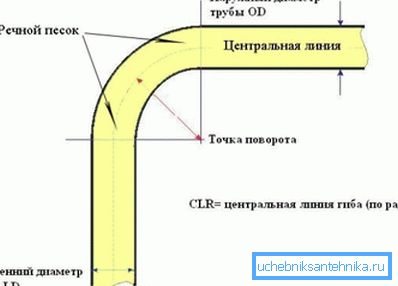

Lämpimänä vuodenaikana, samoin kuin paksujen seinien aihioiden käsittelyssä, korvataan vesi hiekalla:

• Siivilöi materiaali, poista kaikki kontaminaatio ja kalsinoi sitten perusteellisesti tuleen.
• Yhdistämme aihion yhden reunan puisella tulpalla.
• Kaadetaan kuiva hiekka onteloon, tiivistämällä se perusteellisesti napauttamalla sitä maahan tai työpöydälle.
• Asenna korkki osan toiseen päähän ja suorita taivutus. Jos et kiire, hiekka sisäisen paineen ylläpitämisen takia ei salli sisäisen murtuman muodostumista.

johtopäätös

Jos työskentelet ainakin säännöllisesti metallin kanssa, sinun on tiedettävä, miten profiiliputkea taivutetaan ilman putken taivutinta. Kaikki kuvatut menetelmät eivät tietenkään pysty korvaamaan laadukkaita ammattilaitteita täysin, mutta kriittisessä tilanteessa he voivat tulla pelastamaan, jolloin se voi ratkaista tehtävän mahdollisimman nopeasti (ks. Myös artikkeli Deflector on the pipe - mitä se on ja miksi sitä tarvitaan).

Jos haluat tutustua käsittelytekniikkaan tarkemmin, suosittelemme videon katsomista tässä artikkelissa.
