Profiili suorakaiteen muotoinen putki - mitat ja

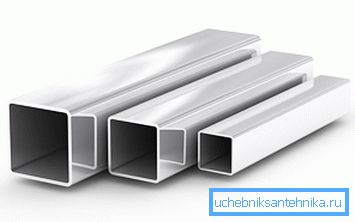

Profiloidut suorakulmaiset putket ovat erityisiä putkivalssattuja tuotteita. Tämän tuotteen ainutlaatuisuus on ensisijaisesti epätyypillinen poikkileikkausmuoto. Tässä artikkelissa tarkastelemme lähemmin näiden tuotteiden ominaisuuksia, niiden olemassa olevia ulottuvuuksia ja soveltamisalaa.

Profiiliputkien ominaisuudet

Tämän tuotteen poikkileikkauksen epätavallinen muoto johtuu pääasiassa sen tarkoituksesta. Suorakulmaisia ​​ja nelikulmaisia ​​putkia ei käytetä putkistoissa, vaan niitä käytetään runkorakenteissa. Tosiasia on, että ontto putken lujuus on sama kuin metallin sauva, ja se painaa 30-40 prosenttia vähemmän.

Tämän materiaalin käyttö mahdollistaa siten metallirakenteiden massan ja niiden kustannusten pienentämisen, kun taas niiden lujuus ja kustannukset pysyvät ennallaan. On kuitenkin huomattava, että nämä tuotteen ominaisuudet ovat vain, jos ne valmistetaan GOST 8645 - 68: n mukaisesti.

Toisin sanoen muotoilluilla putkilla on suuri lujuus vain tietyissä osakokoissa. Jopa pieni poikkeama normeista voi vaikuttaa metallirakenteen kokonaislujuuteen tai lisätä sen massaa.

Lisäksi teräsrakenteiden jäykkyyspalkkien suunnittelulaskelmat perustuvat yleensä standardimittauksiin, joiden arvot on esitetty vastaavien valtion standardien taulukoissa. Näin ollen, jos profiilien koot eivät täytä standardeja, laskelmat osoittautuvat virheellisiksi.

Mitkä koot riippuvat

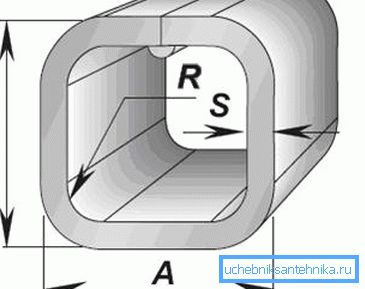

Koko on ymmärrettävä:

• Tuotteen seinien korkeus;
• leveys;
• paksuus;
• Pyöristyssäde.

Kaikki nämä parametrit riippuvat tavallisesti tuotteiden valmistusmenetelmästä.

Teollisuudessa tällä hetkellä on kolme näiden tuotteiden valmistusprosessia:

• Teknologia standardiputken kylmään muodonmuutokseen;
• Kuuma muodonmuutostekniikka;
• Profiilin muotoilu ja putkiliitosten hitsaus.

Näiden teknologisten prosessien ominaisuudet vaikuttavat:

• Tuotteiden profiiliosan kohdistusmenetelmä (kalibrointi);
• Seinämän paksuus;
• Pyöristyssäde jne.

Tarkastellaan seuraavaksi yksityiskohtaisemmin eri tuotantotekniikalla valmistettujen tuotteiden ominaisuuksia.

soveltamisalansa

Profiiliputkien laajuus on hyvin laaja.

Useimmiten niitä käytetään:

• Rakentamisessa - eri paviljongien, kattojen, kojujen jne. Rakentamisen aikana.
• Huonekalujen valmistuksessa - hyllyt, hyllyt, koulukalusteet jne.
• Autoteollisuus - perävaunujen ja kehysten valmistuksessa jne.
• Maatalous - putkien ja muiden tiettyjen rakenteiden kasvihuonekehyksille.

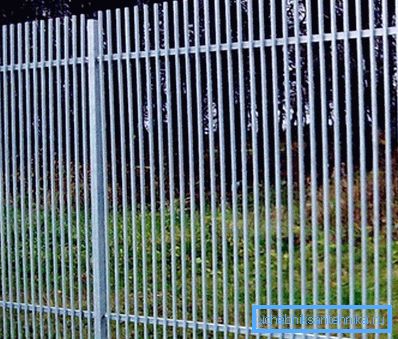

Tietenkin tämä materiaali voi olla hyödyllinen myös kotitaloudessa, gazebot, aidat, puutarhakalusteet, portaat ja paljon muuta voidaan tehdä siitä omin käsin.

arvokkuus

Tämän materiaalin edut ovat seuraavat:

• vahvuus;
• Pieni paino;
• Edullinen hinta ontelomateriaalin ansiosta;
• Suuri valikoima - tämän ansiosta voit noutaa sopivimman osan koon.
• Plastisuus - tarvittaessa tuote voidaan taivuttaa esimerkiksi kaaren avulla.
• Helppo asentaa pienen painon vuoksi. Asennusohjeet koostuvat tavallisesta osien hitsauksesta.

Vihje! Metallin voi koota paitsi hitsaamalla myös pultteihin. Tällaista yhdistettä käytetään tavallisesti esivalmistetuissa telineissä, rakennustelineissä, kaikenlaisissa kaupallisissa laitteissa jne.

Muotoiltujen putkien tyypit

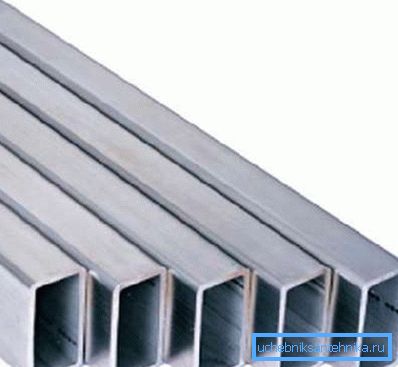

Kuuma valssattu

Näiden tuotteiden kuumavalssattu valmistusprosessi on seuraava:

• Hihan tai lasin muodossa oleva pylväs kuumennetaan plastisuuden lisäämiseksi.
• Tällöin pylväs rullataan muottiteloilla, minkä seurauksena muodostuu pyöreä poikkileikkausputki.
• Seuraavaksi puolivalmiita tuotteita lähetetään muovauspuristimeen, jossa se muunnetaan neliö-, soikea- tai suorakulmaiseksi tuotteeksi.
• Seuraavassa vaiheessa on jäähdytettävä pylväs ja rullata se liimausrullien ympärille.
• Kun tuote on valmis, se kuumennetaan viljan muodostumisen lämpötilaan ja jäähdytetään vähitellen luonnollisissa olosuhteissa. Tämän toiminnon avulla voit poistaa kidehilan jännitteen.

Tuloksena on tuote, joka täyttää valtion standardit, joiden mukaan putken seinämän koko ei voi olla pienempi kuin 60 mm. eli jos osassa on suorakaiteen muotoinen, suorakulmion korkeus ei voi olla pienempi kuin määritetty arvo.

GOST 8639 - 82 (neliöprofiilit) mukaisen profiilin suorakaiteen muotoisen putken valikoima sisältää noin kaksi tusinaa kokoa. Sama koko määräytyy GOST 8645-68. Lisäksi osan mitat vaihtelevat 60x60 mm: stä 230 x 100 mm: iin. Todella, kuumavalssattujen neliöputkien tuotanto sallii 180 x 180 mm: n rajan.

Muiden kokojen osalta GOST 8639-82 -standardin mukaisissa profiilin suorakaiteen muotoisissa putkissa voi olla:

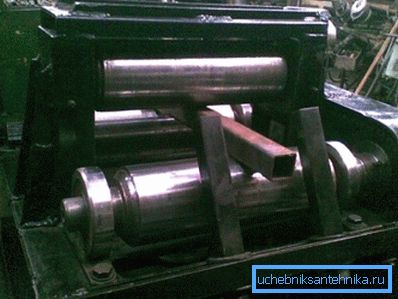

Kylmävalssatut

Kylmävalssattujen profiloitujen putkien valmistustekniikka koostuu seuraavista vaiheista:

• Ensinnäkin valmistetaan työkappale - pyöreän reiän lasku aluslevyyn suoritetaan.
• Sitten valssattu pylväs valssataan, jolloin saadaan pyöreitä putkia.
• Seuraavaksi tuote puristetaan puristin- ja rullamyllyssä.
• Sitten, kuten edellisessä tapauksessa, suoritetaan lopputuotteen kalibrointi ja lämmitys (karkaisu).

Tämä tekniikka mahdollistaa pienempiä kokoja suorakaiteen muotoisesta putkesta ja sen ohuemmista seinistä. GOST: n mukaan sivupinnan minimikorkeus on 10 mm. Poikkileikkauksen enimmäiskoko on rajoitettu 120 x 120 mm: iin.

Tämä standardi sisältää 17 vakiokokoa, jotka on määritelty valtion vakiomääräyksessä 8639-82, ja myös 16 vakiokokoa, jotka on määritelty valtion standardin määrityksessä 8645-68. Yleensä voidaan sanoa, että tämäntyyppisten tuotteiden valinta on perusteltua, jos tarvitset saumattomia putkia ohuilla seinillä.

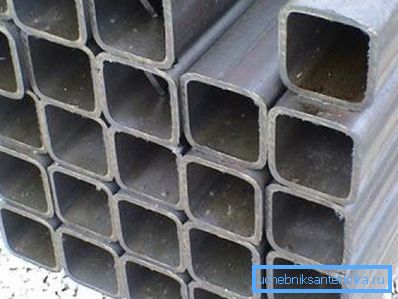

hitsatut

Hitsattujen suorakulmaisten profiilien tuotantoprosessi on seuraava:

• Ensinnäkin muodostetaan mittamateriaalilevyjä, jotka on leikattu pois ulottumattomasta teräslevystä.
• Seuraavaksi on työkappaleen muovaus putkiosan muodon alla.
• Seuraava vaihe on sauman hitsaus induktioliuoksen ja hitsauksen menetelmällä tai inertissä kaasuympäristössä.
• Tuotannon viimeinen vaihe on puolivalmiiden tuotteiden kalibrointi telojen kylmän muodonmuutoksen avulla.

Näiden tuotteiden lujuus ei eroa käytännössä saumattomista, koska hitsaussauma heikentää jäykkyyttä vain 5-10 prosentilla. Mutta tämä tekniikka, toisin kuin kaikki edellä, mahdollistaa putkien, joiden seinämänpaksuus on 1 mm - 5 mm, suorittamista. GOST 30245 2003: n mukaan vähimmäisosakoko on 40x40 mm ja enimmäiskoko 300x300 mm.

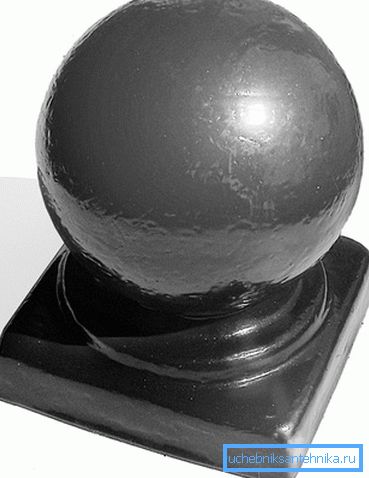

Vihje! Kun asennat rakenteita muotoiltuista putkista, esimerkiksi koriste-elementtejä, voit käyttää kaikenlaisia ​​kiinnikkeitä - vinkkejä ja muita elementtejä.

Tässä ehkä kaikki kyseisen materiaalin pääpiirteet.

johtopäätös

Profiiliputkilla on useita etuja, joista tärkein on hyvä lujuus. Näiden tuotteiden edellä mainittujen ominaisuuksien ja laajan tuotevalikoiman ansiosta niiden käyttöalue on erittäin laaja.

Ainoat tuotteet on täytettävä tietyt valtion standardit, vain tässä tapauksessa niillä on korkeat lujuusominaisuudet. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
