Profiili neliöputki kestävänä ja luotettavana materiaalina

Profiilituotteet varjostavat perusteellisesti edeltäjänsä (valssatut eri kokoonpanot) lähes kaikilla rakentamisen ja teollisuuden aloilla. Neliön ja suorakaiteen muotoisista putkista valmistettujen rakenteiden lujuusominaisuudet mahdollistavat luotettavien, mutta samalla halvempien rakenteiden rakentamisen kuin samanlaisten analogien käyttäminen.

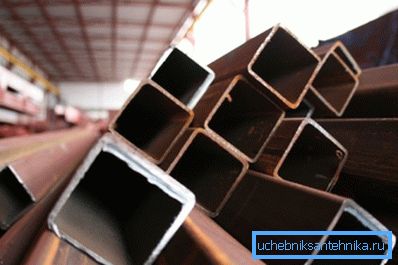

Neliön muotoisen putken edut

Ensinnäkin on parasta aloittaa tämän tuotteen tuntemus materiaalin ominaisuuksilla.

Profiiliputken suuri suosio oli taloudellisen tekijän lisäksi seuraavat tekijät:

• Tuotteet, joilla on neliön tai suorakulmainen profiili, ovat paljon tehokkaampia kantaviin rakenteisiin, jotka ovat tasossa taivutuksen alaisia.

Mielenkiintoista! Kuormitetun teräksen kuormitusta ja muodonmuutoksia kestävä vastus on suurempi kuin kolmasosa verrattuna pyöreän putken samankaltaiseen ominaisuuteen. Itse asiassa kaikki riippuu tuotannossa havaitusta laadusta ja teknologiasta.

• Profiiliputken käyttö vähentää merkittävästi rakennusaikaa ja helpottaa asennustyötä mahdollisimman paljon.
• Alustan kuormituksen vähentäminen vähentämällä metallirakenteiden massaa voi yksinkertaistaa ja alentaa huomattavasti alustan rakennusvaihetta.
• GOST: n mukainen suorakaiteen muotoinen ja neliön muotoinen putki mahdollistaa uskomattoman kokoonpanon rakentamisen. Samalla ei ole suositeltavaa kokeilla itseäsi, sillä saatat vaarantaa itsesi. Epätavallisten mallien luominen edellyttää arkkitehdin taitoa ja kykyä tehdä oikeat laskelmat.

• Ja lopuksi valssatut osat ovat ylivoimaisesti helpoimmin käsiteltävissä, kuten erikoiskoostumukset:

• Varmista lämmönkestävyys.
• Korroosionesto.

Tietosi! Jotkut valmistajat tuottavat tuotteita, jotka on jo valmiiksi valmisteltu asennusta varten, mutta useimmat niistä rajoittuvat vain tuotteiden laadusta. Siksi ostat tuotteita, tarkista myyjiltä, ​​toimittajilta, valmistuksen tarpeesta ja putkista asennusta varten.

Kaikki edellä mainitut tekevät neliö- ja suorakaiteen putket erittäin houkutteleviksi paitsi teollisuuslaitoksille myös yksityiselle rakentamiselle.

Profiiliputkien tuotanto ja käyttö

Valmistusmenetelmästä riippuen profiiliputket erottuvat seuraavasti:

• Hitsattu.
• Saumaton.

Kuumavalssatut levyhitsatut putket

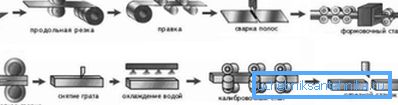

Hitsattujen putkien valmistuksessa tehtailla raaka-aineena käytetään kuumavalssattua teräsnauhaa.

Samankaltaisten pienten ja keskisuurten terästuotteiden valmistuksessa käytetään:

• 1 sp / ps
• 2 sp / ps
• Harvemmin 3 sp / ps.

Tämä suhteellisen edullinen raaka-aine tekee siitä valmistetun neliön ja suorakulmaisen putken laajalti erilaisten rakenteiden, pääasiassa ulkoisten, rakentamisessa, kuten:

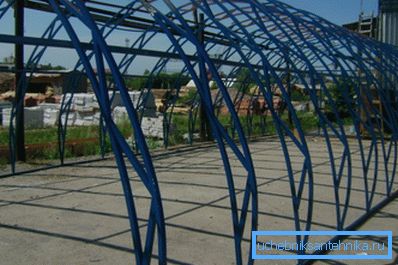

• Rungot eri tyyppisten kattojen putkista.
• Metalliovet.
• Paviljongit ja katokset.

• Aidat ja kaiteet.
• Julkisen liikenteen rakenteet pysähtyvät.
• Pienet arkkitehtoniset muodot.

Suurikokoisten valssatuotteiden käyttö kantavien rakenteiden rakentamiseen johti sen valmistukseen teräksistä 3-5, jotka ovat tunnusomaisia:

• Kemiallinen koostumus
• Mekaaniset ominaisuudet.

Kylmävalssatut profiiliputket

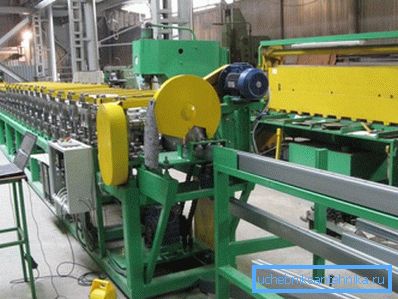

Suorakulmaisten ja nelikulmaisten putkien tuotanto toteutetaan myös kylmävalssatusta teräsnauhasta, jolloin muodostuu teräsprofiili erikoisputkimyllyssä, jossa on erittäin tarkat rullat. Tämä takaa kylmävalssatut sähkötuotteet, joissa on korkea geometria ja trimmaus.

Kylmävalssattuja hitsattuja profiilituotteita käytetään huonekalujen ja sisustustuotteiden valmistuksessa.

Näistä tuotteista valmistetaan:

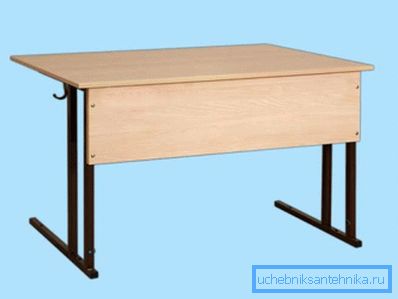

• Koulupöydän kehykset.

• Sohvojen muuntamisen tuki ja puitteet.
• Lamellan sängyn pohjat.
• Ulkomainonnan elementit.

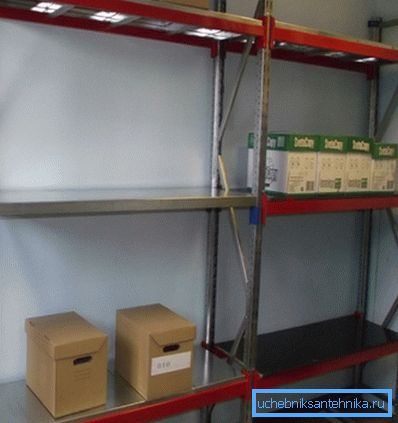

• Hyllyt kauppojen lattiat ja varastot.

Tällaisten tuotteiden hinta on melko korkea, joten ne ovat mukana vain silloin, kun niiden tekniset ominaisuudet ovat tarpeen:

• Laadukas pinta.
• Tarkka geometria.

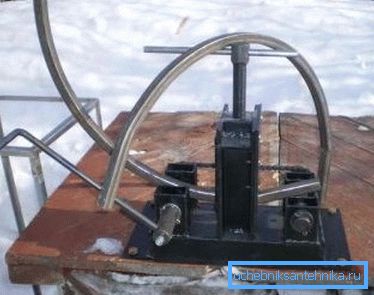

• Joustavuus taivutettaessa.

Metallinen neliöputki, jossa on kylmävalssattu teräs 08ps, 1-2 ps valmistetaan yleensä pienellä poikkileikkauksella ja seinämän paksuudella 0,8 - 1,5 mm. Usein nämä profiilit on suojattu erityisillä korroosionestoaineilla.

Saumaton neliöputket

Rakentamisen alalla, jossa rakenteiden toiminnan luotettavuuteen ja turvallisuuteen kohdistuvat erityisen korkeat vaatimukset, käytetään saumattomia neliö- ja suorakulmaisia ​​putkia.

Tietosi! Hitsauksen alueella hitsatut profiilit ovat tietenkin alentaneet lujuusindeksejä 10-15%, ja tämä kohdistuu tasaisesti kuormituksen jakautumiseen. Siksi asennettaessa on erittäin tärkeää noudattaa tämän tuotteen kaikkia ominaisuuksia ja järjestää se oikein.

Tuotantoprosessin erityisen monimutkaisuuden vuoksi saumattoman profiilituotteen kustannukset ovat korkeat ja siksi sen soveltamisala ei ole laaja ja erityinen. Mutta näillä alueilla tuotteet tekevät työnsä paremmin kuin toiset.

Kaikenlaisten rakenteiden suunnittelu suoritetaan teknisellä dokumentaatiolla, jota tämäntyyppisille metallituotteille kutsutaan:

• Valikoima profiilin neliöputkilla GOST 8645-68: n mukaisesti. Tämä standardi kattaa saumattomat (kuumavalssatut ja kylmävedetyt) sekä sähköhitsatut suorakulmaiset putket. Tämän valikoiman tuotteiden koot ovat välillä 10x15x1 mm (leveys, poikkileikkauksen pituus; seinämän paksuus) 150 x 180 x 12 mm. GOST 13663-86: n mukaan näille profiiliputkille asetetaan seuraavat tekniset vaatimukset (tarkoituksesta riippuen):

• Ryhmä A, jossa mekaanisten ominaisuuksien pakollinen standardointi, teräksen valmistus, luokan 2-4 kp / ps.
• Ryhmät B, joissa on pakollinen mekaanisten ominaisuuksien standardointi, valmistetaan terästä, jonka laatu on 2-4 kp / ps, mahdollisesti 10-35 ja 08kp.

Profiiliputken arvosana on yksityiskohtainen ohje, joka sisältää seuraavat tiedot kustakin tuotteesta:

• Osan mitat (pituus, leveys, seinämän paksuus, pyöristyssäde).
• Poikkileikkausalue.
• Yhden juoksumittarin putken massa.
• Inertin hetki.
• Vastuksen hetki jne.

johtopäätös

Nykyaikaisessa rakenteessa on tuskin mahdollista löytää kohdetta, jolle edellä kuvattuja tuotteita ei käytetä. Niitä ei voida käyttää perustan luomiseksi, vaan esimerkiksi vahvistamaan rakenteellisia elementtejä lisäkannattimina. Toivomme joka tapauksessa, että edellä mainitut tiedot ovat hyödyllisiä sinulle ja auttoivat löytämään vastauksia esitettyihin kysymyksiin.

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
