Polypropyleenisarja, jossa on nosturit -

Useiden lämmityslaitteiden rinnakkaisessa liitännässä tai lämmitysjärjestelmän järjestelyssä "lämmin lattia" on käytettävä kerääjiä. Nämä laitteet voidaan ostaa LVI-varastosta tai tehdä itse. Tässä artikkelissa tarkastellaan, miten koota putkikokoelma, jossa on katkaisuventtiilit tällaisesta kestävästä ja kohtuuhintaisesta materiaalista polypropeenina.

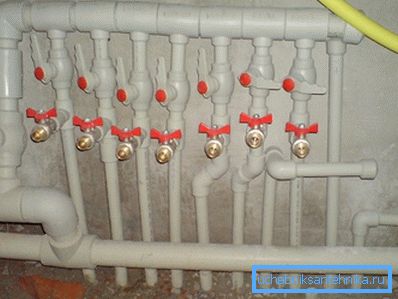

Polypropyleenin vesijohdin, jossa on hanat

Yleistä tietoa

Nykyään keräilijöitä, joita kutsutaan yleisesti kampeiksi, käytetään useiden lämmitys- ja saniteettilaitteiden kumulatiiviseen liittämiseen. Ulkoisesti tämä laite on sylinterimäinen osa, jossa on yksi tulo ja useita hanoja. Jokainen hanka on varustettu venttiilillä.

Tämän laitteen toimintaperiaate on seuraava: vesi tai muu neste syötetään sisäänmenoon paineen alaisena. Lisäksi se jakautuu hanojen kesken, mikä sallii useiden LVI-laitteiden liittämisen rinnakkain tai esimerkiksi useita lattialämmitysjärjestelmän ääriviivoja.

Kollektoriliitäntä mahdollistaa yhtenäisen vedenpaineen varmistamisen kaikissa LVI-laitteissa, kun ne samanaikaisesti kytketään päälle. Jos käytetään kammioita lämmitysjärjestelmissä, kaikissa lämmityslaitteissa (lämpöeristimet tai lämpöeristetyn lattian ääriviivat) on tasainen lämmitys.

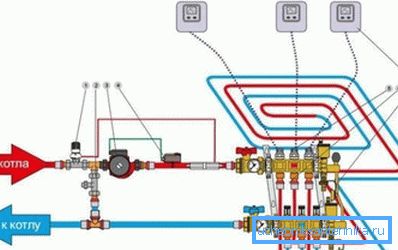

Keräilijöiden käyttö lattialämmitysjärjestelmässä

On melko yksinkertaista koota polypropeenikampa omin käsin, ja kaikki mitä tarvitset, on joukko tees- ja palloventtiilejä.

Tässä tapauksessa laitteella on useita etuja, kuten:

  • Korroosionkestävyys.
  • Tiiviys, koska liitokset hitsataan toisiinsa.
  • Kestävyys - liittimien polypropeeniseiniin ei tapahdu lähes mitään mittakaavaa.
  • Halvuus, koska polypropeeniputkien ja -liittimien hinta ei ole korkea.
  • Luotettavuus, koska polypropeeni on melko kestävä materiaali.
  • Kyky suorittaa täsmälleen yhtä monta hanaa kuin tarvitaan.
  • Kyky käyttää tuotetta sekä vesijärjestelmään että lämmitykseen.

Näistä syistä monet asiantuntijat pitävät parempana metalliesineitä, jotka on koottu itsenäisesti polypropeeniosista.

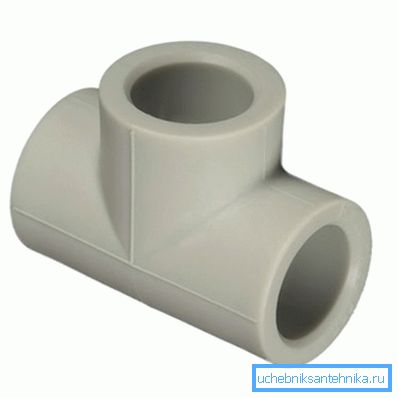

Polypropeeni

Valmistusvalmistaja

tarvikkeet

Niinpä, polypropyleenikolonnin itsenäiseen kokoonpanoon sulkuventtiileillä, tarvitaan seuraavat materiaalit:

Polypropeeniputket 32 mm
Putkipistoke yksi
kytkimet Putkille, joiden halkaisija on 32 mm
paidat Samat halkaisijat
Kuulaventtiilit Myös läpimitan on oltava sopiva, hanojen lukumäärän on vastattava hanojen lukumäärää.

Kiinnitä huomiota! Palloventtiilejä voidaan käyttää vain virtauksen avaamiseen ja sulkemiseen. Jos on tarpeen säätää sen intensiteettiä, on käytettävä muita tyyppisiä venttiilejä.

Putkien ja liittimien halkaisijoilla voi olla muita parametreja. Tärkeintä on, että ne vastaavat putkilinjan halkaisijaa.

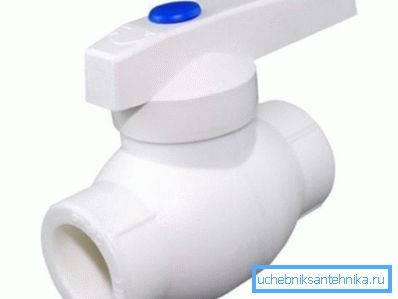

Polypropeenipalloventtiili

kokoonpano

Ohjeita kammion kokoamiseen ovat melko yksinkertaisia, tärkeintä on noudattaa seuraavaa järjestystä:

  • Ensinnäkin tees toisiinsa. Jokainen tee toimii hanana.
  • Sitten laitteen toinen puoli asennetaan pistorasiaan ja toisella puolella on kulma. alle 90 astetta (jos vesihuolto suoritetaan alhaalta).
  • Kun keräilijä ei ole koottu, on tarpeen asentaa vain sulkuventtiilit kullekin hanalle.. Tätä varten jokainen tee on hitsattu pieneen osaan putkea, johon on juotettu polypropeenipalloventtiili.

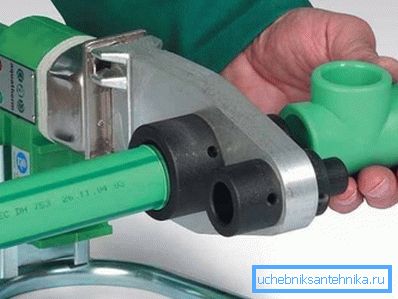

Kuvassa piikkipolymeeriosat

Kaikkien osien yhdistämiseen tarvitaan erityinen hitsauskone (juotin).

Seuraavassa on yhteyksien järjestäminen tämän laitteen avulla:

  • Ensimmäinen askel on juottimen lämmittäminen käyttölämpötilaan. Laitteen valmius ilmaistaan ​​vihreällä LEDillä.
  • Koska liittimet on liitetty toisiinsa putkisegmenteillä, hitsauslaitteen lämmittämisen aikana on tarpeen puhdistaa putken osa, joka hitsataan liitokseen. Tämä tehdään käyttämällä erityistä työkalua, joka asetetaan putken kärjelle ja kääntyy.

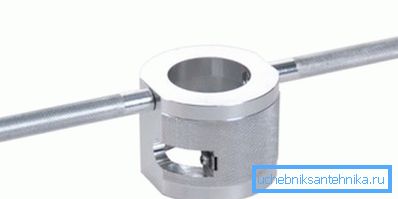

Putkien puhdistus
  • Kun juotin saavuttaa käyttölämpötilan, aseta liitos ja putki työkalun suuttimiin ja odota, kunnes muovipinta sulaa. Juotosraudan mukana on taulukko, joka näyttää sulamisajan eri läpimittaisten osien osalta.
  • Taulukossa ilmoitetun ajan umpeuduttua on tarpeen poistaa suuttimista liitettävät osat ja liittää ne yhteen. Tässä asennossa heidän täytyy pitää kiinni kiinteytymiseen saakka, yrittäessään olla liikkumatta tai kääntymättä.
  • Tämän jälkeen liitäntään liitetty putki on leikattava pois päältä ja jätettävä kärkeen toisen sovituksen hitsaamiseksi.

Vihje! Jotta saisit käden, sinun pitäisi harjoitella putkien ja liitäntöjen jätteitä, sillä väärä juotettu osa voi pilata koko keräilijän.

Tällä periaatteella kaikki yksityiskohdat on kytketty toisiinsa. Jos lämmitysjärjestelmässä käytetään kollektoria, jossa on palloventtiilit, sinun on suoritettava toinen tällainen laite palautettavaksi.

johtopäätös

Monissa tapauksissa kerääjä on välttämätön osa johdotusta. Kuten saimme selville, jotta tämä laite saadaan pois polypropeenista, se on jokaisen kodin käsityöläisen voima, joka tietää, miten käsitellä muoviputkien juottavaa. Samalla tuotteen laatu ja ominaisuudet eivät ole huonommat merkkituotteiden kammat.

Tämän artikkelin videosta voit oppia lisätietoja tästä aiheesta.
