Polypropeeniputkien muokkaus, merkintä ja mitat

Ajan mittaan, asteittain, mutta varmasti, metallien vesihuolto- ja lämmitysjärjestelmät siirretään polymeereihin. On huomionarvoista, että polypropeeniputkien koot lasketaan millimetreinä, ei tuumina, kuten aikaisemmin tehtiin (voit laskea missä tahansa yksikössä, mutta dokumentaatio luodaan metriseen järjestelmään).

Mainitsimme PPR: n syystä, koska puhumme siitä, toisin sanoen muutoksista, merkinnöistä ja mitoista, joita käytetään eri lämpötilojen nesteiden kuljettamiseen. Jos olet kiinnostunut, tarkemmat tiedot ovat alla. Ja lisäksi näet tässä artikkelissa videon, joka osoittaa selvästi aiheemme.

PPR

Polypropeeniputkien merkintä

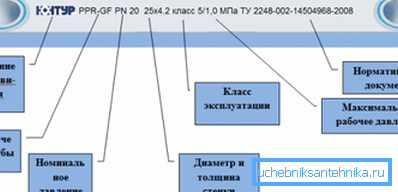

• Tämäntyyppiset suosituimmat tuotteet on merkitty PPR: llä, kuten yllä olevassa kuvassa nähdään, ja tämä johtuu erittäin korkeasta lämmönkestävyydestä - tällaisia ​​tuotteita käytetään kuuman ja kylmän veden toimituksiin sekä lämmitysjärjestelmiin. Joka tapauksessa lyhenteen ensimmäiset kirjaimet ovat PP. Mutta voit tavata PPH: n tai PP-1: n, mikä tarkoittaa, että tuotteet on valmistettu homopolymeeristä (ensimmäisen sukupolven tuote kylmälle vedelle). Löydät myös PPB: n symbolit, jotka osoittavat mahdollisuutta hakea kuumaa vettä ja lämmitystä.
• PN-symbolit ilmaisevat nimellispaineen baarissa. Esimerkiksi jos PPR on polypropeeni, putki on 110 mm ja muut halkaisijat on merkitty PN20: ksi, sitten sen käyttöpaine on 20 bar, joka on 2 MPa tai 20,4 kg / cm². Kaikissa tässä tapauksessa symbolismin joukossa on neljä luokkaa - PN10, PN16, PN20 ja PN25. Kaksi ensimmäistä valmistetaan tasaisella seinällä, ja kahdella viimeisellä puolella keskellä tai lähempänä pintaa on lujitekerros, joka on valmistettu lasikuidusta tai alumiinifoliosta.
• Perusdatan lisäksi merkintä osoittaa myös apuvälineitä, kuten valmistajan nimen, luokan, ulkohalkaisijan ja seinämän paksuuden, tämän tuotteen normatiivisen asiakirjan..

Huom. On sanottava, että PN10 ja PN19 valmistetaan ilman vahvistavaa kerrosta, joka ei lisää sisäisen paineen vastustuskykyä, vaan suojaa PPR-muodonmuutosta kuumennettaessa.

Geometriset parametrit

Kokotaulukko polypropeeniputkille PN10, PN20 ja PN25

Huomioi pöytä ja näet, miten geometriset parametrit muuttuvat saman ulkoisen osan nimellispaineen mukaan.

Esimerkiksi 20 mm: n polypropeeniputki:

• PN10: n sisähalkaisija on 16,2 mm, seinä 1,9 mm;
• PN20 - sisähalkaisija 13,2 mm, seinä - 3,4 mm;
• PN25 - sisähalkaisija 13,2, seinä - 4,0 mm, mutta tässä ulkoinen poikkileikkaus kasvaa hieman - tässä tapauksessa se on 21,2 mm.

Samoin muiden osien geometriset osuudet muuttuvat esimerkiksi 32 mm: n polypropeeniputkiin:

• PN10: n sisähalkaisija on 26,0 mm, seinä on 3,0 mm;
• PN20 - sisähalkaisija 21,2 mm, seinä - 5,4 mm;
• PN25-sisähalkaisija 21,2 mm, seinä - 6,0 mm.

Ja taas PN25 on hieman paksumpi kuin ehdollinen osa - se ei jo ole 32 mm, vaan 33,2 mm.

Huom. Ottaen huomioon, että alumiinifolion lujitekerros ei ole seinän keskellä, mutta lähempänä pintaa, ja PN25-osa ylittää hieman ehdollisen yhden, ennen tuotteiden hitsaamista kytkentäosaan, ohje vaatii puhdistamaan juotospaikan PPR-kerroksesta ja foliosta. Tällaisen menettelyn suorittaminen veitsellä on äärimmäisen vaikeaa, joten käytä tällaisessa tapauksessa erityistä halkaisijaltaan varustettua parranajoa.

Juotoksen syvyys ja aika koosta riippuen

Kuten ymmärrät, PPR-polypropeenia asennettaessa - putki, jonka pituus on 50 mm, 32 mm tai muut parametrit, on hitsattava liitosten kautta. Mutta tietty osa tuotteesta viittaa tiettyyn syvyyteen, että sen pääty sopii sovittimeen.

Myös osien retentioaika hitsauksen aikana ja sen jälkeen jäätymisen aikana riippuu osasta. Ylemmän pöydän avulla voit määrittää tuotteen syvyyden sovittimeen ja sen pitoaikaan.

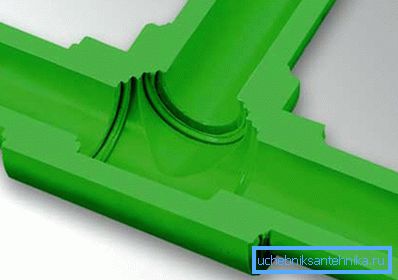

Hitsausparametrit ovat äärimmäisen tärkeitä kullekin koolle, koska jos PPR on polypropeeni - 16 mm: n nimellinen sisähalkaisija putki työnnetään sovittimeen enemmän kuin sen pitäisi olla, sitten seinien litistymisen vuoksi läpäisevyys pienenee, tai kulku estetään. Jos tämä tapahtuu tee- tai nelikulmiossa, loppu yksinkertaisesti estää perpendikulaarisen vetäytymisen, joka myös uhkaa pienentää läpinäkyvyyttä tai ruuhkaa.

hakemus

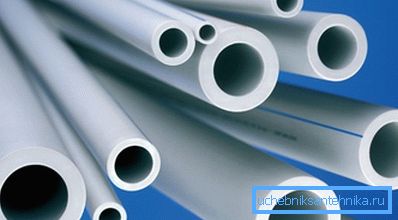

Tavallisten polypropeeniputkien lisäksi vesi- ja lämmitysjärjestelmiin, jotka usein ovat monta kotiteknikkoa, kootaan omat kädet, niitä käytetään myös ulkotiloihin ja tilojen ilmanvaihtoon.

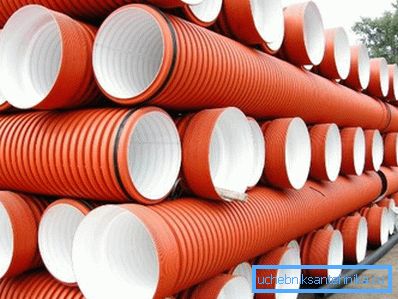

Esimerkiksi viemäriputkissa käytetään PPR: tä, jonka halkaisija on 40–110 mm ja tyypillinen pituus 5 m. Tällöin telakointi tapahtuu kumitiivisteillä varustettujen kytkentöjen avulla, ja itse tuote voi olla joko sileä tai aallotettu.

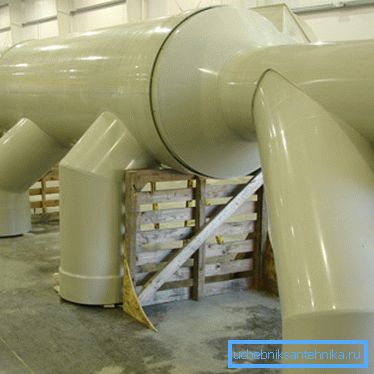

Ilmanvaihtokanavilla, kuten ylimmässä valokuvassa, ne käyttävät samoja halkaisijoita kuin ulkoisessa jätevedessä, mutta vain tässä poikkileikkausasetus voi olla täällä ei vain pyöreä, vaan myös soikea, neliö tai suorakulmainen. Ilmanvaihtokanavien tärkein vaatimus ei ole lujuuden ja alhaisen lämmönsiirtokapasiteetin lisääminen, mutta pieni paino.

johtopäätös

Kun valitset polypropeeniputkia, et varmasti kiinnitä viimeistä huomiota materiaalin hintaan. Tässä tapauksessa sinun tulee ottaa huomioon, että hinta ei ole ainoastaan ​​seinien koko ja nimellispaine, vaan myös tuotemerkki. Tuotemerkin valmistajat myyvät tuotteitaan aina kalliimmin, vaikka niiden laatu ei välttämättä ole huonompi (ja jopa ohittanut) täysin tuntemattomille aloittelijoille.
