Polypropeeniputkien hitsaus: 8 päävaihetta
Muoviputkia käytetään tällä hetkellä putkistossa kaikkialla. Yksi syy niiden laajaan suosioon on asennustöiden helppous - polypropeeniputkien hitsaus juotin avulla on useimpien asunnon käytettävissä. Kyse on tästä prosessista, ja siitä keskustellaan edelleen.
Yleiset säännökset
Ensinnäkin kiinnitämme vähän huomiota suoraan muoviputkiin tai pikemminkin niiden positiivisiin ja negatiivisiin ominaisuuksiin, jotta voidaan ymmärtää edelleen, mitä meidän on käsiteltävä.
arvokkuus
- Edulliset kustannukset. Huomattavasti halvempi kuin vastaavat materiaalit muista materiaaleista.
- Helppo käsitellä. Helppo leikata.
- jousto. Se kuljetetaan ja varastoidaan kierteelliseen ulkonäköön.
- Pieni paino. Ei vaadi vahvistettua kiinnitystä.
- Ympäristöystävällisyys. Täyttää kaikki terveysvaatimukset.
- Syövyttävät prosessit. Erittäin tärkeä näkökohta on jatkuvassa kosketuksessa veden kanssa.
- Pitkä käyttöikä. Oikeasti palvella vähintään viisikymmentä vuotta.
- Helppo asentaa juottamalla, josta puhumme yksityiskohtaisemmin myöhemmin.
puutteet
- Lämpötilan raja on +95 astetta. Toisaalta tämä on selkeä haitta toiminnassa, mutta toisaalta tämä laatu mahdollistaa hitsauksen elinolosuhteissa.
Vinkki: jos käytetään muoviputkia lämmitysjärjestelmissä, joissa vakavien jäätymien yhteydessä on mahdollista toimittaa sallittua nopeutta lämmitetty lämmönsiirto, on suositeltavaa käyttää vahvistettuja tuotteita. He pystyvät sietämään paljon korkeampia lämpötiloja.
- Suhteellisen heikko kestävyys mekaaniselle rasitukselle. Esimerkiksi polypropeenin valtatien asettaminen ajoradan alle ei saa olla kategorisesti ilman lisäsuojaa.
Täytäntöönpano juottamiseen
Hitsaus polypropeeniputkia, koska ne kutsuvat tätä prosessia, juottaminen on kaikkein järkevin ja luotettavin tapa liittää ne omiin käsiisi. Se käyttää myös erilaisia putkenosia laadukkaan ja kätevän putkijohdon järjestämiseen.
Polypropeeniputkien hitsausta koskevat ohjeet koostuvat useista peräkkäisistä vaiheista, joita tarkastelemme huolellisesti.
Vaihe 1: työkalujen valmistelu
työkalu | tapaaminen |
Juotin | Luo polypropeenin sulattamiseen tarvittavan lämpötilan |
Erityiset suuttimet | Anna lämmittää tuotteita oikeaan paikkaan. |
leikkuri | Asentaa putken leikkauksen oikeaan pituuteen |
merkki | Koskee tarvittavaa merkintää |
Mittanauha | Tekee tarvittavat mittaukset |

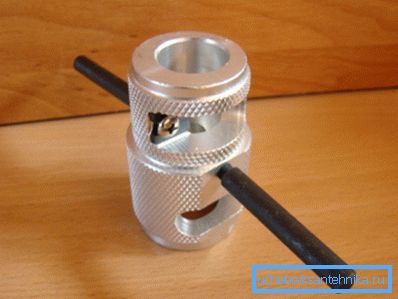

partakone | Poistaa vahvistuskerroksen. |
Vinkki: kun valitset kotitalouskäyttöön tarkoitetun juotin, sinun ei pidä käyttää rahaa kalliiseen yksikköön, jolla on suuri teho, koska tämä parametri vaikuttaa vain lämmitysaikaan, mutta ei itse juottamisen laatuun.

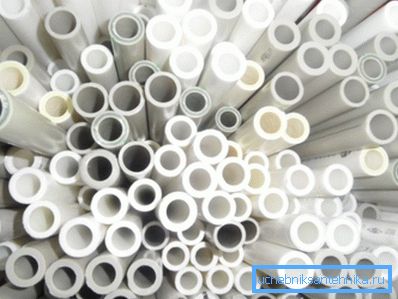

Vaihe 2: putkien ja varusteiden valinta
Putkilinjaosien valinnassa on pidettävä mielessä, että tuotteet eivät saa mennä toisiinsa kylmässä tilassa. Toisin sanoen putken paksuuden on oltava suurempi kuin sovittimen sisähalkaisija. Tämän vuoksi yhteyden lujuus ja tiiviys taataan.
Tässä tapauksessa syntyy järkevä kysymys: onko mahdollista hitsata eri valmistajilta polypropeeniputkia? Tässä on yksittäisten elementtien välinen ero, joka voi vaikuttaa haitallisesti koko tulevan järjestelmän laatuun. Siksi on edelleen suositeltavaa käyttää yhden valmistajan tuotteita ja mieluiten todistaa.
Polypropeeniputkien hitsaus yhdellä kädellä on itse asiassa edellä mainittujen materiaalien kokonaiskustannuksissa.
Vaihe 3: Merkintä ja leikkaus
Jopa tällaisella yksinkertaisella prosessilla on pari vivahteita:
- Laita merkki tarvittavan segmentin koon mukaan, lisäämällä muutama ylimääräinen millimetri, joka sulatetaan hitsausprosessin aikana.
- Tuomme erityisiä saksia tuotteeseen nähden.
- Leikkaamme yhdellä sileällä, mutta tukevalla kädenliikkeellä.
Vinkki: jos putken ulkohalkaisija ylittää 63 mm, on suositeltavaa käyttää hakasahaa leikkaamiseen, koska sakset eivät yksinkertaisesti käytä tällaista paksuutta.
Vaihe 4: Hitsauslaitteen kokoonpano
- Laitamme juottimet jalkoillemme tasaiselle ja kovalle pinnalle.
- Kiinnitä metalli PTFE-päällystetty holkki, joka lämmittää putket, käyttämällä yksikön toisella puolella olevaa kuusiokoloavainta.
- Toisaalta, vastaavasti kiinnitä karu, joka on suunniteltu sovittimen lämmittämiseksi.
Vihje: Jos suuttimiin on kiinnitetty muovikärkiä, älä repi niitä pois veitsellä, sillä teflonpinnoite voi vahingoittua. On parempi lämmittää yksikköä ja varovasti, jotta et poltaisi itseäsi, pyyhi ne liinalla.
Vaihe 5: Komponenttien valmistelu
Tässä vaiheessa olisi toteutettava neljä tärkeää vaihetta:
- Putken reunasta syrjäytetään etäisyys, joka vastaa asennuksen syvyyttä, lisää pari millimetriä ja merkitse tämä paikka merkinnällä tai kynällä. Tämän merkin mukaan tuote on upotettava, ei syvemmälle, jotta poikkileikkauksen mahdollinen pieneneminen vältetään.
- Poista viisto veitsellä. Tämän vuoksi sulanut reuna ei vedä tarkasti sisäänkäynnin sisään.

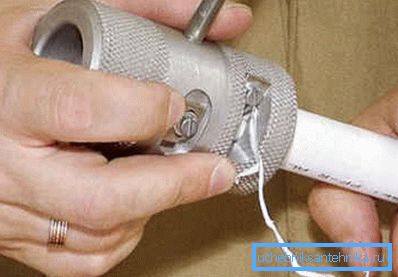

- Jos käytetään vahvistettuja tuotteita, poistamme parranajokoneen avulla polypropeenin ja kalvon yläkerroksen. On huomionarvoista, että jos käytät lasikuitujen valmistuksessa folion sijasta, voit heti siirtyä juottamiseen.
Vaihe 6: Sulatuskomponentit
Mikä lämpötila tarvitaan polypropeeniputkien hitsaamiseen omin käsin? Voit vastata tähän kysymykseen harkitsemaan, miten lämmitysprosessi vaikuttaa tähän materiaaliin:
lämmitys | tehosteet |
95 noinC | Ei ole olemassa |
140 noinC | Vahvuuden menetys tapahtuu, muoto alkaa muuttua. |
260 noinC | Siirtyminen nestemäiseen aggregaatioon |
Näin ollen polypropeeniputkien hitsauslämpötila on 260 astetta. Sitä me asennamme juottimelle.
Tällä hetkellä, kun laite lämpenee haluttuun tasoon, merkkivalo sammuu, mikä toimii signaalina tuleville toimille:
- Laitimme sovittimen karalle.
- Aseta putkiosa kytkimeen.
Vinkki: on suositeltavaa, että sovitin antaa pään alun ajoissa, koska sen seinät ovat yleensä paksumpia ja lämpenevät, joten kestää kauemmin.
- Odotamme, kunnes tuotteiden reunat alkavat sulaa, muodostaen eräänlaisen rullan, jota kutsutaan burriksi. Polypropeeniputkien hitsausaika on kuvattu yksityiskohtaisesti seuraavassa taulukossa:
Nimellinen ulkohalkaisija, mm | Reflow-aika, sek | Suurin tekninen tauko, s | Jäähdytysaika, sek |
16 | 5 | 4 | 120 |
20 | 5 | 4 | 120 |
25 | 7 | 4 | 120 |
32 | 8 | 6 | 240 |
40 | 12 | 6 | 240 |
50 | 18 | 6 | 240 |
63 | 24 | 8 | 360 |
75 | 30 | 8 | 360 |
90 | 40 | 8 | 360 |
110 | 50 | 10 | 480 |
Vaihe 8: Yhteyden muodostaminen
Lisäksi polypropeeniputkien hitsaustekniikka on seuraava:
- Sulattamiseen tarvittavan ajan jälkeen poistamme tuotteet suuttimista.
- Työnnä putki liittimeen tiukasti akselia pitkin aiemmin asetettuun merkkiin.
Vihje: älä koskaan käännä osia. Tällaisten toimien seurauksena muodostuu aaltoja, jotka rikkovat yhteyden tiiviyttä.
- Odotamme muutaman sekunnin - hitsaus on ohi. Voit siirtyä seuraaviin osiin.
johtopäätös
Muoviputket eivät ole vain käytännöllisiä ja taloudellisia, vaan myös helppoja asentaa. Yksinkertaisen juotostyökalun avulla voit helposti tehdä kaikkien tarvittavien elementtien yhteydet omiin käsiisi. Tärkeintä on noudattaa edellä esitettyjä ohjeita.
Tässä artikkelissa oleva video antaa sinulle lisätietoja, jotka liittyvät suoraan tarkistettuihin materiaaleihin. Ole varovainen ja onnistut!
