Polypropeeniputket - yksityiskohtainen katsaus

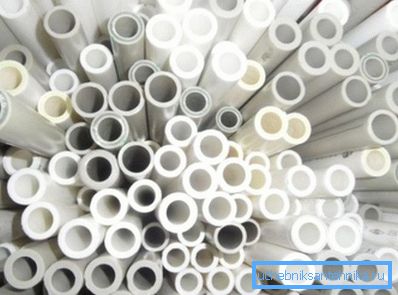

Polypropeeniputki voittaa varmasti ihmisen sydämen. Joka vuosi yhä useammat asennetaan täsmälleen PP-putkia asunnoissa tavallisen teräksen tai metalli-muovin sijaan. Syitä tähän suosioon ovat poikkeuksellinen suorituskyky ja alhainen polypropeenin hinta.

PP-putken edut ja haitat

Putkien korvaaminen polypropeenilla näyttää perustellulta, koska muihin materiaaleihin (esim. Teräs, kupari jne.) Verrattuna polypropeeni erottuu suotuisasti:

• pieni paino;
• helppo asentaa, juottaminen tapahtuu muutamassa minuutissa käyttämällä erityistä juotinkuparia. Liitäntä lopussa - yksiosainen;
• sileä sisäpinta, Tämän ansiosta materiaali kuluu vähemmän;
• edullisia;
• joustavuus.

Mitä tulee puutteisiin, voit valita paitsi:

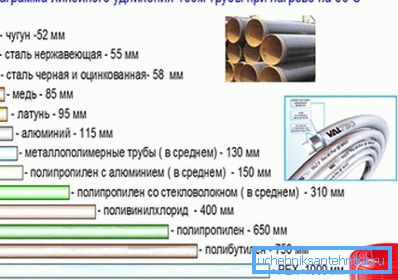

• korkea lineaarinen laajennussuhde. Osittain tämä haitta ratkaistaan ​​alumiinifoliolla tai lasikuidulla varustetun muovivahvistuksen avulla, lujitekerros sijoitetaan polypropeenikerrosten väliin ja toimii paisuntarajana kuumennettaessa.

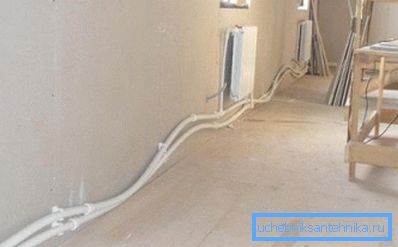

• jäähdytysnesteen lämpötilan ei pitäisi olla yli 95? Jotkin putkityypit kestävät jopa 110 ° C, mutta vain lyhyen ajan, jos lämmönsiirtimen lämpötila on aina niin, niin aaltojen ulkonäkö on väistämätöntä.

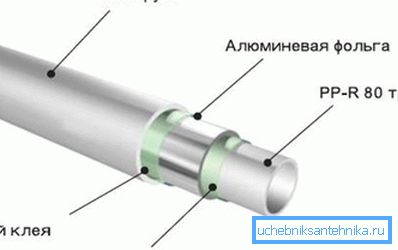

Esimerkiksi polypropeenista PN 20 - 20 merkittyä putkea, joka on merkitty PPR-AL-PEX: llä (PPR-AL-PPR), voidaan käyttää menestyksekkäästi paitsi kylmänä myös kuumavesihuoltoon ja jopa lämmitysjärjestelmän asentamiseen. Tällainen merkintä osoittaa, että vahvistus suoritettiin alumiinifoliolla.

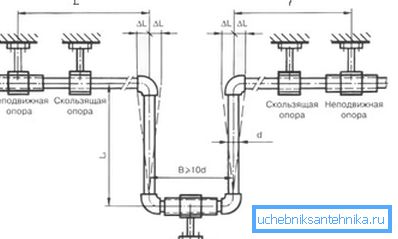

Kiinnitä huomiota! Jotta putket eivät pääse aaltoihin pitkällä suoralla osuudella, on suositeltavaa käyttää U-muotoisia laajennusliitoksia. Niiden ansiosta, kun sitä kuumennetaan, taivutus ei tapahdu, vain kompensoijan päät tulevat hieman lähentymään.

Polypropeeni mikroskoopin alla

Polypropeeniputkien tekniset ominaisuudet riippuvat suurelta osin itse muovin ominaisuuksista.

Polymeerityyppejä on useita:

• homopolymeeri (hauras alhaisessa lämpötilassa);
• lohkokopolymeeri, jolle on ominaista suuri elastisuus, mutta kuluu nopeasti.

Mutta erityisen arvokas on satunnainen kopolymeeri (sitä kutsutaan myös kolmannen tyyppiseksi polymeeriksi). Alhaisissa lämpötiloissa se ei murene, ja käyttölämpötilan yläraja on 90–95?

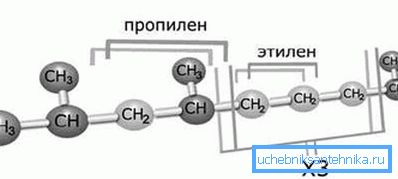

Tällaiset erinomaiset ominaisuudet saavutetaan, koska eteeni viedään PP: n molekyyliketjuun. Juuri tämä "naapuri" antaa muoville tällaisia ​​epätavallisia ominaisuuksia. On tärkeää, että materiaalin hinta ei muutu suuresti.

On myös huomattava, että tyyppi 3 PP on täysin ympäristöystävällinen, mikä on erityisen tärkeää sen käsittelyssä. Se tuotetaan värittömien rakeiden muodossa.

Sääntelyvaatimukset

Tässä asiassa Venäjän sääntelykehyksessä on suuri ero. On mahdollista huomata paitsi, että vuoden 2003 asiakirja - GOST R 52134-2003, muotoili paineastiassa toimivien kestomuoviputkien päävaatimukset.

Asiakirja sisältää valikoiman PP-putken kokoja, se myös normalisoi geometristen mittojen suurimmat poikkeamat. Lisäksi kiinnitetään huomiota laskettuihin osakaavioihin putkilinjojen seinien lujuuden ja kestävyyden laskemiseksi.

Siellä näet myös termoplastisten putkien merkinnät. Esimerkiksi GOST: n mukainen PVC-U-merkintä tarkoittaa, että tuotannossa käytettiin epälastisoitua polyvinyylikloridia, ja kirjaimet PB osoittavat, että putkilinjan materiaali on polybuteeni.

Putkilinjan lisäksi standardissa kiinnitetään huomiota myös liittimiin (vaatimukset koskevat nivelten tiiviyttä). Asiakirja kuvaa myös putken ja liitoksen testausprosessia lujuuden ja tiiviyden varmistamiseksi.

Putkilinjan valinta

Kun töitä putkiston tai lämmityksen korvaamiseksi talossa tehdään käsin, oikea putken valinta on varsin merkityksellinen. Siten on välttämätöntä siirtyä järjestelmän toimintaolosuhteista.

Kylmän veden syöttö

Kylmävesijärjestelmän vakiopaine on oltava 0,3–6,0 atm, joten PN10-putkia voidaan käyttää turvallisesti veden syöttämiseen (numero 10 ilmaisee maksimaalisen paineen, jonka putkisto kestää ilman muodonmuutosta).

Huoneiston ulkoasu on varsin sopiva putki 25 mm polypropeenista. Kukaan ei tietenkään estä vahvistetun putkiston käyttöä kylmässä vedessä, mutta tämä johtaa vain tarpeettomiin kustannuksiin eikä vaikuta järjestelmän kestävyyteen.

Kuuman veden syöttö

Kuluttajan kuumassa vedessä syöttöjärjestelmässä suurin paine-arvo on hieman pienempi, eikä se saa olla yli 4,5 MPa. Putkilinjan valinnan osalta meidän on myös otettava huomioon lämpötilan vaikutus.

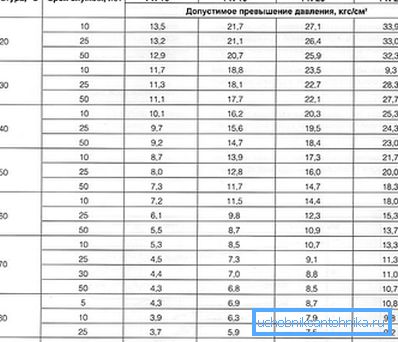

Kiinnitä huomiota! Paine, jota putki kestää, on ilmoitettu huoneenlämpötilalle (20 ° C), kun sitä kuumennetaan 80 - 90 ° C: een, tämä arvo pienenee noin 3 kertaa.

Kuten kylmän veden toimituksessa, kuumaa vettä hajottavien putkien halkaisija ei yleensä ylitä 25-32 mm. Nostureille voidaan käyttää 50 mm polypropeenista valmistettua putkea. Valinta voidaan tehdä taulukon mukaan.

Kuuman veden toimittamiseen käytetään useimmiten putkilinjaa, jossa on merkintä PN20. Voit tavata vähemmän yleisen putken - PN16, mutta sen maksimijäähdytyslämpötila on rajoitettu 60 ° C: een.

Lämmitysjärjestelmä

Jäähdytysnesteen lämpötila voi nousta 95 ° C: een, joka yhdessä järjestelmän paineen kanssa lisää putkilinjan vaatimuksia. Lämmitysjärjestelmien asennusohjeet mahdollistavat vain vahvistettujen PP-putkien (PN20 tai PN25) käytön. Polypropeenista PN 25 - 20c valmistettu putki, jossa on PPR-FB-PPR-merkintä, osoittaa, että vahvistus suoritettiin lasikuidulla - tämä on suurin ero PN25: n ja PN20: n välillä.

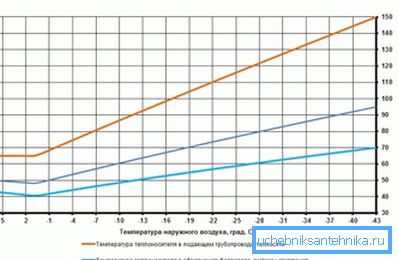

Jos lämmitys tapahtuu itsenäisesti kattilan välittömässä läheisyydessä, jäähdytysnesteen lämpötila voi olla yli 100?, Joten PP ei toimi tässä. Tämän ongelman ratkaisemiseksi pieni osa teräsputkesta menee yleensä kattilasta, ja loput johdotukset tehdään polypropeenilla. Myös ulkolämpötila vaikuttaa lämmönsiirtimen lämpötilaan.

Halkaisijoiden osalta käytetään seuraavia kokoja eniten:

• lattian johdotukseen - enintään 32 mm;
• lämmitysjärjestelmän nousuputkille voidaan käyttää 63 mm: n polypropeeniputkea.

Aaltopahviputki

Aaltoputkia voidaan käyttää viemärijärjestelmiin tai kaapelikanaviin (tietenkin tällaiset putket on valmistettu halkaisijaltaan pienemmiksi). Viemäröinti vapaasti virtaavassa tilassa ja kaapelikanava ei ole lainkaan vakavassa rasituksessa, joten tällaista putkilinjaa koskevat vaatimukset eivät ole niin korkeat.

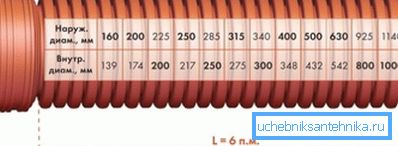

Aaltoputki, joka on peräisin polypropeenista viemäröintiin, annetaan kaksikerroksisena. Ulkopuolella pinta on aaltoileva, mikä lisää jäykkyyttä ja mahdollistaa tehokkaamman maaperän paineen ja sisäpuolen - sileän, joka käytännössä ei häiritse veden virtauksen polkua.

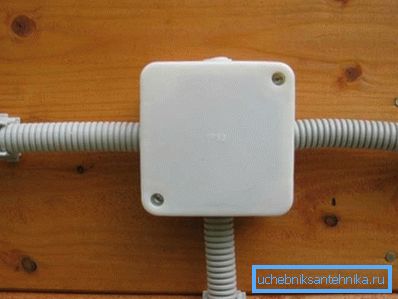

Kaapelikanavien osalta tällaisia ​​putkia valmistetaan yksittäisinä kerroksina, jolloin käytetään polypropeenia, jonka elastisuus on lisääntynyt. Tällöin pääominaisuutta pidetään paloturvallisuutena, PCB: n ei pitäisi polttaa ja vapauttaa haitallisia aineita ilmakehään.

Lopussa

Polypropeeniputkia pidetään arvokkaasti lähes parhaana vaihtoehtona LVI- ja lämmitysjärjestelmien organisoinnissa. Halvuus, korkea kestävyys ja helppo asennus mahdollistavat kilpailijoiden vähittäisen poistamisen markkinoilta teräs- tai kupariputkistojen edessä.

Artikkelissa esitetyt tiedot auttavat sinua navigoimaan, kun valitset tietyn tehtävän putken. Tässä artikkelissa kuvataan PP-putkien päätyypit.
