Pnd-putkihitsaus: tekniikka, laitteet ja materiaalit

Tässä artikkelissa puhutaan siitä, miten ja millä laitteilla HDPE-putkien hitsaus suoritetaan. Artikkelin aihe on merkityksellinen, sillä polyeteenistä kootut vesi- ja viemärijärjestelmät ovat yhä suositumpia.

Ja tämä ei ole yllättävää, koska polyeteenirakenteiden hinta on nykyään erittäin houkutteleva, jopa verrattuna polypropeenianalogien hintaan. Ennen kuin jatkat hitsausprosessin kuvausta, pohditaan, mitä materiaaleja meidän on yhdistettävä yhdeksi vesijärjestelmäksi.

Käytettyjen materiaalien pääominaisuudet

HDPE-putket on valmistettu matalapaineisesta polyeteenistä, joka takaa niiden kestävyyden mekaanisille kuormille yhdessä joustavuuden kanssa.

Tämäntyyppiset polyeteeniputket ovat löytäneet laajan sovelluksen, kun rakennetaan paine- ja paineputkistoja, joiden kuljetetun väliaineen lämpötila on korkeintaan +40? Lisäksi alhaisen paineen polyeteeniä voidaan käyttää kaasun jakeluun ja viemäröintiin edellyttäen, että putket ovat kemiallisesti kestäviä kuljetettaville väliaineille.

HDPE-putkien valmistuksessa käytetään PE80- ja 100-luokan polyeteeniä, jotka täyttävät GOST 18599-2001 (vesijohtolaite) ja GOST R 50838-2009 (kaasuputkilinja) vaatimukset.

Kaasuputkien erottaminen vedestä mahdollistaa merkinnän ja sivupalkin. Vedelle - bändi on sininen ja kaasu - keltainen.

Tärkeää: Kaasuputkia voidaan käyttää kaasu- ja vesijärjestelmien asentamiseen. Samaan aikaan ei ole hyväksyttävää käyttää vesiputkia kaasun kuljettamiseen.

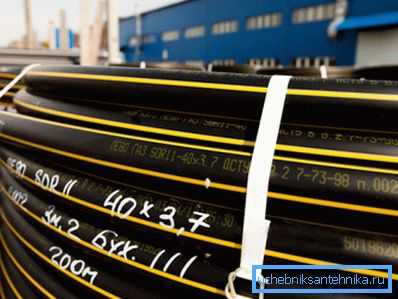

Alhaisen paineen omaava polyeteeniputki on alun perin tarkoitettu maanalaisiin asennuksiin, mutta tarvittaessa sitä voidaan käyttää ulkoiseen asennukseen. Tuote toteutetaan 12 metrin pituisissa segmenteissä ja 100 ja 200 metrin etäisyydellä.

Tärkeää: Kierteissä hankittu putki on jo kauan ennen hitsauksen alkua asetettava tasaiselle alustalle suoristusta varten.

Yhteys voidaan tehdä kahdella tavalla:

• pysyvä liitäntä pistoshitsauksella tai elektrofuusiolla;
• irrotettava liitäntä erityisillä puristusliittimillä putkille.

Jos irrotettavaa liitäntää voidaan käyttää vesihuollon asennuksessa, niin kaasun syöttöjärjestelmien rakentamisen aikana on sallittua vain putkien hitsaus.

Butt Splicing -laitteet

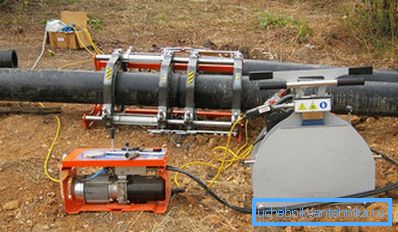

Laitteita PND-pakoputkien hitsaukseen edustavat koneet työstettäessä paikallaan tai kenttäolosuhteissa. Sekä nämä että muut modifikaatiot koostuvat kehyksestä (vuode), johon on sijoitettu keskityspihdit, jolloin juotettavien osien pituussuuntainen liike on mahdollista.

Laitteessa on lämmityselementti, jonka kehä toistaa putkien ulkoisen halkaisijan. Lisäksi sarja sisältää laitteen päiden kohdistamiseksi. Tämä on mekaaninen työkalu, joka samanaikaisesti kohdistuu molempiin päihin.

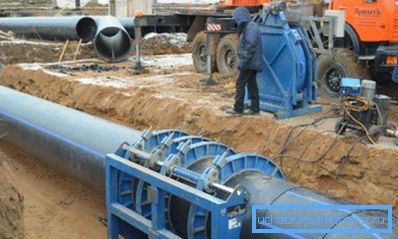

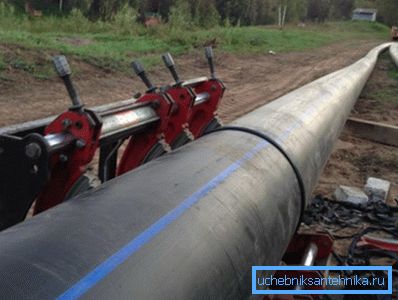

Paikalliset laitteet ovat pääsääntöisesti täysin koneistettuja ja putkien liikkuminen kehyksen läpi suoritetaan liittimien avulla. Jotkut liikkuvat koneet viittaavat juotettujen elementtien manuaalisen liikkeen tarpeeseen.

Hitsaustekniikka

Tällaiset HDPE-putkien hitsaukset omilla käsillään ovat merkityksellisiä rakennusjärjestelmille, joiden halkaisija on 50 mm ja enemmän.

Vinkki: Kuten jo mainittiin, on pakkohitsauskone tarvittava, jotta puskiliitos saadaan aikaan korkealla. Siksi tällaisia ​​laitteita käyttävät ammattilaiset, kun taas aloittelevat putkimiehet voivat vuokrata korkean teknologian laitteen.

Teknologia polyeteenituotteiden liittämi- seksi päähän on lämmittää päätyosuudet sulamispisteeseen ja puristaa paineeseen. Saadun sauman lujuus riittää saadun liitoksen pitkäaikaiseen toimintaan, mutta sillä edellytyksellä, että tätä liitosta käytetään paikallaan.

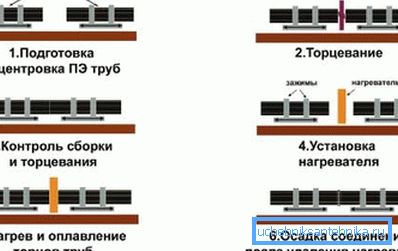

Butt-hitsausohjeet ovat seuraavat:

• Putkien päät leikataan oikeassa kulmassa ja sovitetaan koneeseen niin, että toinen pää sijaitsee vastapäätä toista;
• Lisäksi hitsatut elementit kiinnitetään metallihaarukkailla. (kaksi keskityspidikettä kummallakin puolella) siinä paikassa, jossa ne juotetaan;
• Laitteen päiden väliin asennetaan putkien päät tasaamalla;
• Sitten kohdennettujen päiden väliin on asennettu lämmityselementti., joka lämmittää polyeteeniputkien kehän käyttölämpötilaan;
• Seuraavaksi lämmityselementti poistetaan, ja sulaa päätä puristetaan 2-3 minuuttia korkeassa paineessa;
• Kun polymeerimateriaali on jäähtynyt, nivel ei ole ainoastaan ​​lujaa, vaan myös esteettisesti miellyttävä.

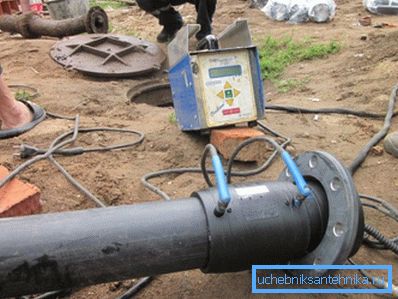

Sähköhitsaus

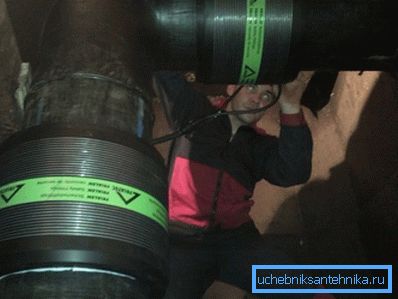

Tämän teknologisen prosessin avulla voit kerätä polyeteeniputkia yhteen järjestelmään, kun otetaan huomioon yhteyden suuri lujuus. Hitsaustöiden opetus on yksinkertaista ja mahdollistaa sen, että se voidaan tehdä itse ilman ammattilaisten palveluiden tarvetta.

Periaate, jossa kaksi putkea yhdistetään yhteen kokonaisuuteen, on jännitteen kiinnittäminen putkiliitäntään fuusioituneeseen spiraaliin. Tämän vuoksi kytkin lämpenee haluttuun lämpötilaan ja sulaa. Polymeerikytkennän sulattamiseksi käytetään erityistä laitteistoa, joka syöttää vaaditun jännitteen muotoillulle elementille.

Teknologian etujen joukossa on otettava huomioon seuraavat seikat:

• hitsauksen helppokäyttöisyys verrattuna koneiden tukkeutumiseen;
• korkeampi kestävyys mekaaniselle muodonmuutokselle verrattuna nivelliitokseen;
• pienet standardikoot ja -painot, jotka mahdollistavat töiden suorittamisen kenttäolosuhteissa;
• mahdollisuus juotosliitoksille, joilla on pieni välitila.

Sähkömekaanisen hitsauksen tekniikka

• Polyeteeniputket sijaitsevat samalla tasolla suhteessa toisiinsa. Jos joukossa on erityisiä säädettäviä ohjaimia, käytämme niitä, jos ei, me hallitsemme improvisoituja keinoja.
• Leikkaa päät erityisellä leikkurilla, joka antaa mahdollisuuden leikata 90 ° kulmassa.

Tärkeää: Et voi leikata putkea veitsellä tai sahalla, koska se ei pysty saavuttamaan leikkauksen optimaalista laatua ja tasaisuutta.

• Pyyhi päätyjen ulkopuolelle ja sisäpuolelle huolellisesti nukkaamattomalla rätillä ja alkoholipohjaisella rasvanpoistoaineella.
• Kullakin putkella mitataan etäisyys päähän, joka on puolet kytkennästä, ja merkitse se erityisellä valkoisella merkillä.
• Poistamme pintakerroksen koko mitatulla etäisyydellä. Näihin tarkoituksiin käytämme erityistä kaavinta, joka sisältyy hitsauskoneen pakkaukseen.

Tärkeää: Tällaista työtä ei saa missään tapauksessa tehdä hiekkapaperilla, koska yksittäiset hioma-aineet polyeteenissä tekevät juottamisesta jyrkän.

• Mitattuun reunaan, jossa kytkin loppuu, asennetaan erityinen puristin, joka mahdollistaa putken sijoittamisen.
• Putken puhdistettu osa rasvataan.
• Asennamme kytkimen molemmista päistä ja käynnistämme HDPE-putkien hitsauslaitteet. Juotto kestää noin 4 minuuttia, kun muovin jäähdyttäminen kestää noin 10 minuuttia.

johtopäätös

Kuten näette, HDPE-putkien liittäminen omiin käsiisi ei ole niin vaikeaa, jos sinulla on asianmukaiset laitteet. Lisää hyödyllisiä tietoja, jotka ovat hyödyllisiä asennuksen aikana, löydät katsomalla tämän artikkelin videota.
