Pnd-putken mitat ja muut ominaisuudet

Mikä on tämä materiaali - PND? Mitkä HDPE-putken halkaisijat ovat myynnissä? Mitä standardeja säännelty tuotanto on? Yritetään vastata näihin ja muihin kysymyksiin.

Mikä se on

PND on yleinen lyhenne matalapaineiselle polyeteenille. Ennen kuin ryhdymme yksityiskohtaisiin tutkimuksiin koosta ja muista ominaisuuksista, tutustumme materiaalin yleisempiin ominaisuuksiin.

Polyeteeni: yleiset ominaisuudet

Mitä me tiedämme polyeteenistä:

• Tämä on yleisin termoplastisista materiaaleista (polymeerit, jotka muuttavat palautuvasti niiden fysikaalisia ominaisuuksia kuumennettaessa). Kun tuotantotekniikka on vakiintunut, on loogista odottaa, että materiaalien hinta on alhainen.
• Kuumennuksesta puhuen: jo 80 ° C: ssa polyeteeni alkaa pehmentyä. Putkien murtuminen voimakkaasti putoaa huomattavasti alhaisemmissa lämpötiloissa, joten useimmat valmistajat rajoittavat käyttötilaa 40 - 45 asteeseen.

Kummallista: ristisilloitettu polyeteeni (polymeeri, jonka molekyylit on yhdistetty ristisidoksilla) on paljon lämmönkestävämpää ja sitä käytetään onnistuneesti lämmitys- ja kuumavesijohtojen putkistoon.

• Muovilla on erittäin alhaiset tarttumisominaisuudet.. Yksinkertaisesti sanottuna muut materiaalit eivät tartu sen pintaan. Jos näin on - mineraaliesiintymiä sisältävien paineputkien kasvua ei voida pelätä.
• Kylmän veden kesto on arviolta 50 vuotta tai enemmän..
• Kuten kaikki muovit, polyeteeni - dielektrinen.

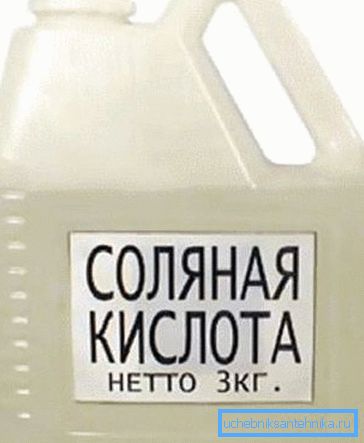

• Se on erittäin kestävä aggressiivisille ympäristöille.. Tiivistetyt hapot ja alkalit toimitetaan usein suljetuissa muovipakkauksissa.

HDPE ja LDPE

Polyeteeni, kuten sen nimestä on helppo arvata, on etyleenikaasun polymeroinnin tuote. Riippuen olosuhteista, joissa se kulkee, voit saada materiaalin, jolla on melko erilaiset ominaisuudet.

LDPE: n mekaaninen lujuus on alhaisempi ja sitä käytetään pääasiassa putkistoissa, joiden ylipaine on vähäinen. Sen vaihtoehtoinen nimi on pienitiheyksinen polyeteeni. PND tai PVP (korkean tiheyden omaava polyeteeni) päinvastoin on paljon kestävämpi ja laajalti käytetty paineputkissa.

Kummallista: nykyiset standardit eivät jaa HDPE: tä ja LDPE: tä. Sekä viemäri- että paineputket voidaan valmistaa molemmista muovityypeistä. Myös HDPE- ja LDPE-putkien halkaisijoiden taulukko on yleinen.

parametrit

On selvää, että putkilinjan tärkein parametri on sen halkaisija. Ne määrittävät kaistanleveyden.

Materiaalin kuvaus ei kuitenkaan rajoitu niihin: esimerkiksi 110 mm: n PND-putken täydelliset tekniset ominaisuudet sisältävät useita tärkeitä parametreja.

• Seinämän paksuus Sen nousu vakion nimellishalkaisijalla lisää putkilinjan lujuutta suhteessa sisäiseen hydrostaattiseen paineeseen.
• SDR on vakiomittainen suhde, fraktio, jonka ulkohalkaisija on laskimessa ja seinän paksuus nimittäjässä. Mitä suurempi SDR on, sitä pienempi putken käyttöpaine: seinäalueen lisääntyminen niiden kiinteän paksuuden ja lujuusominaisuuksien avulla vähentää putkilinjan kykyä kestää hydraulista painetta.

• MRS - kestävyys. Mittayksikkö - MPa (megapascals). Yksinkertaisesti sanottuna tämä on se seinien suurin jännitys, jossa putki palvelee 50 vuotta + 20 ° C: n lämpötilassa.
• MOP - suurin käyttöpaine.
• S on sarja putkia, laskettuna MRS / 1,25 / MOP, jossa 1,25 on veden turvallisuustekijä.
• Lisäksi tuotteita voidaan suunnitella juomaveden kuljetukseen tai yksinomaan teknisiin tarpeisiin.

Mitä merkintä PE 32, PE 63 (joskus osoitettu virheellisesti HDPE-putkeksi 63), PE 80 ja PE 100 tarkoittaa? Vain se, että MRS: n suurin pitkäaikainen vahvuus vastaa kymmenen kertaa pienempää arvoa:

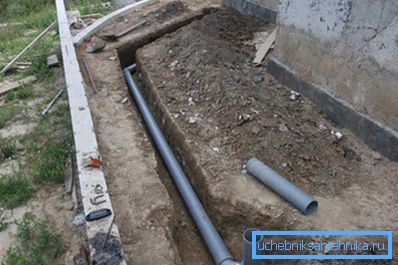

Tärkeää: kaikki edellä mainitut parametrit liittyvät paineputkielementteihin. Kanavaputkella PND 110 mm ei ole lisäominaisuuksia, lukuun ottamatta nimellishalkaisijaa.

Symbolit

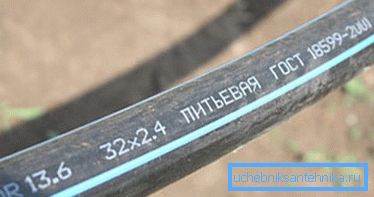

Paineputken nimessä on oltava:

• Sana trumpetti.
• Viittaus materiaaliin ja MRS: ään (PE 32, PE 63 ja niin edelleen).
• SDR-vaihtoehto.
• Dash.
• Nimellinen halkaisija ja nimellinen seinämän paksuus.
• Nimitys (juominen tai tekninen).
• Tuotteen valmistusstandardin nimi (GOST 18599-2001).

Näin ollen tyypin Pipe PE 80 SDR 9 - 90 x 10,1 juominen GOST 18599-2001 merkitsee sitä, että meillä on putken PND 90 mm halkaisijaltaan 10,1 mm seinät, jotka on tarkoitettu juomaveden toimittamiseen.

lajitelma

Yksi standardeista, jotka sisältävät useita polyeteeniputkia, olemme juuri maininneet - GOST 18599-2001 säätelee paineputkien materiaalien valmistusta.

Toinen standardi - GOST 22689.1-89 - kuvaa erästä polyeteenijätettä. Joten, mitä pitäisi olla kiinnostuneiden tuotteiden koko?

GOST 22689.1-89

Asiakirja sisältää vain neljä kokoa: 40, 50, 90 ja 110 mm.

Mihin niitä sovelletaan?

• 40 mm on tyypillinen polvikoko yhdestä pesualtaasta tai pesualtaasta peräisin olevan jäteveden poistamiseksi.

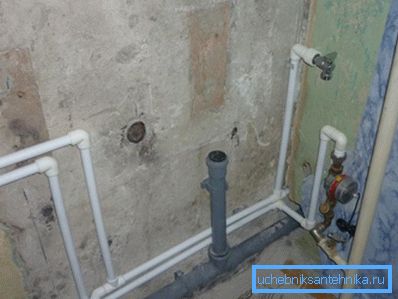

• Putki PND 50 mm voi tyhjentää jätevesiä kahdesta tai kolmesta putkistosta (lukuun ottamatta wc-astioita).

Kiinnitä huomiota! Laitteet, joissa on mahdollisuus salvo-purkautumiseen (esimerkiksi kylpyamme ja suihku), kun asennat omalla kädelläsi, on parempi liittää suuremman osan pistorasiaan. Ohje liittyy siihen, että kun kylpy on valutettu, 50 mm: n putki todennäköisesti ylivuotaa (varsinkin jos se on osittain täytetty rasvapitoisuudella), ja viemärit virtaavat arinan läpi laitteeseen, jossa on pienempi lähtö.

• 90 - tyypillinen poikkileikkaus asennettujen wc-astioiden liittämiseen.
• 110 on yleisin koko, jota käytetään lattialle asennettujen wc-astioiden liittämiseen, viemäreiden ja kattopintojen rakentamiseen (vaakasuuntaiset oksat, jotka yhdistävät useita nousupisteitä).

GOST 18599-2001

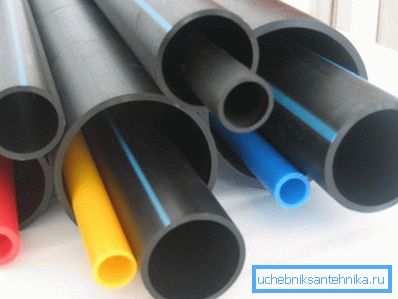

Täydellinen luettelo tämän asiakirjan puitteissa olevista ulottuvuuksista on liian suuri pienelle artikkelille, joten me vain osoitamme raja-arvot.

1. PE 32 (tai jos joskus virheellisesti kutsutaan PND 32 -putkeksi) voi olla halkaisijaltaan 10-160 mm seinämän paksuudella 2,0-20,8.

1. PND 63 (PE 63) -putken ominaisuudet voivat sisältää 2,0 - 57,2 mm: n seinämän paksuuden, jonka halkaisija on 16 - 1200 mm.
2. PE 80: halkaisija 16 - 1200, seinät 2.0 - 59.3.
3. PE 100: halkaisija 32 - 1000, seinämän paksuus 3,0 - 59,3.

Missä tarkalleen on tarkoituksenmukaista käyttää tiettyä kokoa kotona?

• 20 mm: n putki PND tarjoaa vesihuoltoon asunnon tai pienen talon, jossa on yksi kylpyhuone.
• Jos vesihuoltoa ei ole tarkoitettu vain kotitalouksien tarpeisiin, vaan myös kasteluun, käytetään 25 mm: n PND-putkea. Muut, halkaisijan lisäksi, putken PND 25 mm ominaisuudet määritetään yksinomaan vesihuollon käyttöpaineessa; Keskitetyn vesihuoltojärjestelmän osalta on parempi käyttää PE 80 SDR 9: ää.

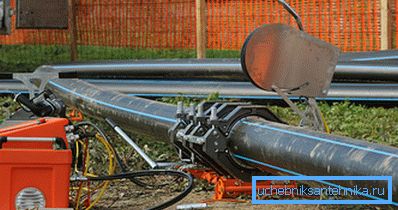

Edellä mainittuja kokoja suurempia rauhasia käytetään yleensä mökkiryhmien vesihuollossa ja halkaisijaltaan yli 100 mm - mökkikylät ja kerrostalot.

johtopäätös

Toivomme, että onnistuimme tyydyttämään lukijan uteliaisuutensa tutustumisen yhteydessä yhteen suosituimmista nykyaikaisista materiaaleista. Kuten tavallista, tämän artikkelin video tarjoaa hänelle lisätietoja. Onnea!
