Pituussuuntainen teräsputki: sovelluksen ominaisuudet ja

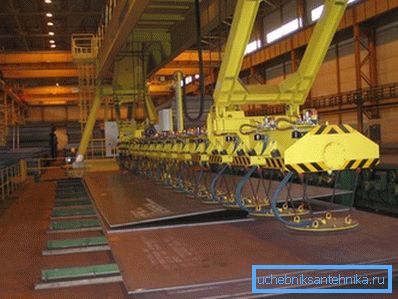

GOST 10704 91 ja 10705-80 mukaiset hitsatut pitkittäisputket ovat metallituotteita, hitsattu teräsnauhoista. Tämäntyyppisten tuotteiden teollinen tuotanto sisältää sellaisia ​​vaiheita, jotka muodostavat aihioita metallilevystä ja hitsaamalla ne yhteen kokonaisuuteen.

Tuotteen tekniset ja toiminnalliset ominaisuudet riippuvat pitkälti käytetyn metallin laadusta ja hitsausosien tekniikasta. Tarkastellaan tarkemmin, mitkä ovat metallituotteet, jotka on valmistettu GOST 10704 91: n mukaisesti.

Tärkeimmät ominaisuudet

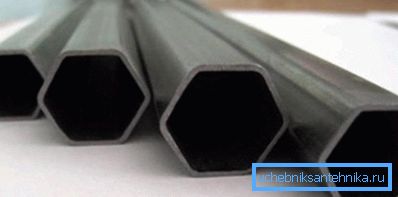

Pituussuuntainen sähköhitsattu putki on metallimainen tuote, jonka poikkileikkaus on pyöreä tai suorakulmainen ja joka on valmistettu yksinomaan tehtaalla erikoisvalssaukseen. Tuotteen valmistus suoritetaan valssaamalla teräslevy pylvääksi, jota keitetään suoran nivelen avulla.

Rungon muodostamismenetelmän mukaisesti suorat saumaputket jaetaan seuraaviin tyyppeihin:

• kylmä muodostettu;
• kuumavalssattu;
• kylmävalssatut;
• kylmä vedetty

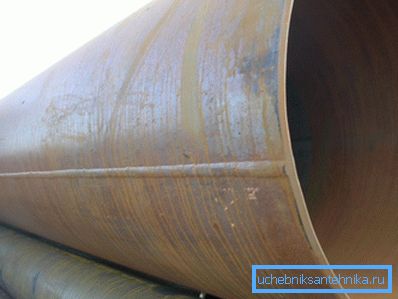

Hitsauksessa on pitkittäissuunta, joka takaa optimaaliset lujuusparametrit.

Tärkeää: Tällä menetelmällä hitsatut putket eivät tarjoa mahdollisuutta mekaaniseen taivutukseen, koska tämä voi johtaa niiden murtumiseen tai murskaamiseen, kun alkuperäiset kokoonpanot ja lujuusominaisuudet häviävät.

Sähkökäyttöisten hitsattujen putkien valmistuksessa käytetään hiilen ja vähähiilisen teräksen rauhallisia, puolituolisia ja kiehuvia merkkejä St1, St2, St3, St4, 08Yu ja 22GYu.

Teräksen sisällön mukana toimitetaan tuotteen optimaaliset lujuusominaisuudet:

• hiili - enintään 0,25%;
• rikki - 0,056%;
• fosfori - 0,046%.

Käytetyn teräksen tyypin ja laadun mukaisesti pitkittäiset hitsatut metallituotteet jaetaan seuraaviin tyyppeihin:

• SP - rauhallisen teräksen muokkaus;
• PS - puolijännitteisen teräksen modifiointi;
• KP - kiehuvan teräksen muokkaus.

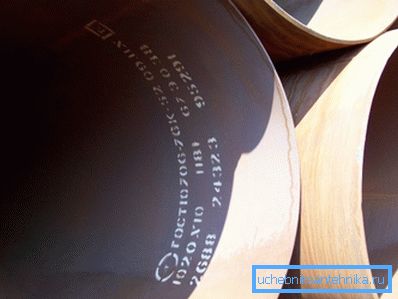

Yhteen edellä mainittuun luokkaan kuuluminen on merkitty putkien pinnalle kiinnitetyssä merkinnässä tai liiteasiakirjoissa.

Pitkittäiset hitsatut putket, joissa on vähän seostettua ja hiiliterästä, joiden halkaisija on 10-530 mm, jaetaan seuraaviin ryhmiin:

• normalisoidulla kemiallisella koostumuksella;
• mekaaniset ominaisuudet;
• mekaaniset ominaisuudet ja kemiallinen koostumus;
• standardisoidun testin hydraulipaineella.

Edellä mainittujen teräslajien käyttö ei pysty tarjoamaan lopputuotteelle riittävää kestävyyttä korroosioprosesseille. Tämän vuoksi valmiit putket ennen asennusta tai sen jälkeen joutuvat erityiskäsittelyyn, joka koostuu erityisten suojaavien yhdisteiden käytöstä tai perinteisten maalien ja lakkojen (LKM) käytöstä. (Katso myös artikkeli Teräsputkien korroosiota vastaan: ominaisuudet.)

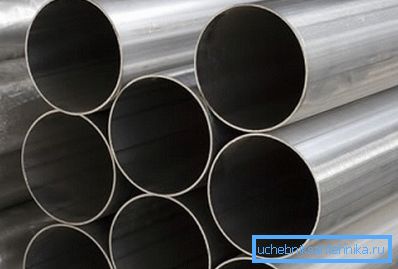

Erillinen luokka on galvanoitu hitsattu putki, jonka valmistukseen käytetään hiiliteräksen laatuluokkia 10, 20, 35, 45 ja 15XM. Tällaista laitteistoa voidaan käyttää aiottuun käyttötarkoitukseen vähäisellä korroosionestolla tai ilman sitä.

Valmiiden tuotteiden on käytettyjen valmistusmateriaalien luokasta riippumatta kestettävä enintään 16 MPa: n pitkäaikainen käyttöpaine. Tämä laatu määrittää suurelta osin hitsattujen pitkittäisputkien käytön laajuuden.

Soveltamisala

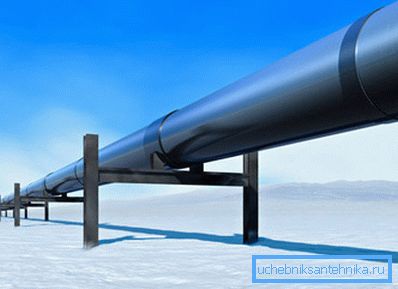

Sähköisesti hitsattujen pitkittäisputkien valikoima markkinoilla on löytänyt laajaa käyttöä öljy- ja kaasunjalostusteollisuudessa ja kaivosteollisuudessa GOST 20295-85 -standardin vaatimusten mukaisesti. Näiden tuotteiden avulla valmistetaan putkistoja, joissa on sekä ulkoinen että upotettu sijainti. (Katso myös artikkelia Viemäröintijärjestelmä: ominaisuudet.)

Tärkeää: Kaasuputken seinämän paksuuden, jonka maanalainen sijainti on, tulee olla vähintään 3 mm. Maadoitetut tai maanpäälliset putket on valmistettu putkista, joiden seinämän paksuus on enintään 2 mm.

Pituussuuntaisten hitsattujen putkien pääkenttä ei ole vahingossa, koska näillä tuotteilla on seuraavat erityispiirteet:

• Hitsausliitoksen yksinkertaisuus haarojen, kulma- ja päätyliitosten suorittamisessa pysäytysventtiilien asennuksessa ja niin edelleen
• Suhteellisen pieni paino verrattuna muihin rautametallituotteisiin. ja näin ollen kuljetuksen helppous ja halvempi asennus.
• Kohtuullinen hinta, joka vaikuttaa myönteisesti putkilinjan kokonaiskustannuksiin.
• Sateiden kestävyys ja muut ympäristötekijöiden kielteiset vaikutukset (jolle on annettu aikaisempi antikorroosion valmistus).
• Mahdollisuus toimia lähes kaikissa ilmastovyöhykkeissä vaarantamatta hitsien ja putkilinjojen koskemattomuutta yleensä.

Hitsattujen pitkittäisputkien käyttöala ei tietenkään rajoitu öljy- ja kaasuputkien rakentamiseen, koska tällaisille tuotteille on tunnusomaista monikäyttöisyys.

Soveltamisalan mukaisesti nämä putket on jaettu seuraaviin luokkiin:

• Luokka 1 - varustettu tuotteilla, jotka on tarkoitettu nestemäisten ja kaasumaisten aineiden kuljettamiseen alhaisessa paineessa. Lisäksi tällaisia ​​putkia käytetään yleisesti rakennustelineiden ja vastaavien metallirakenteiden rakentamisessa, joilla on pieni mekaaninen kuormitus.
• Grade 2 - käytetään pääasiassa öljy-, kaasu- ja vesijohtojen rakentamiseen. Tämän luokan metallituotteiden käyttö ulottuu myös kemianteollisuuden yritysten varustamiseen.
• Luokka 3 - käytetään kemian- ja elintarviketeollisuudessa. Tällaisten tuotteiden erottuva piirre on kestävyys korkeisiin lämpötiloihin ja liiallinen lyhytaikainen paine.
• 4 luokka - tällaisia ​​putkia käytetään pääasiassa kaasu- ja öljykenttien etsintään.
• Grade 5 - on optimaalinen ratkaisu metallirakenteiden kokoonpanoon kysynnässä konepajateollisuudessa ja autoteollisuudessa. Harvemmin tällaisia ​​putkia käytetään rakennustyömaille rakennustelineiden tai rakennustelineiden kokoamiseen useiden rakennushankkeiden rakentamiseen omin käsin.
• Luokka 6 - käytetään yksinomaan konepajateollisuudessa.

Tärkeimmät koot

Ohjeita sähköisten hitsattujen putkien sekä muiden metallien valssauksen valintaan ja ostamiseen riippuu koosta. Harkitse pituuksien ja halkaisijoiden vakioyhdistelmiä, joita kotimaiset valmistajat käyttävät.

Tuotteet, joiden pituus on mittaamaton:

• 2 metriä tai enemmän, poikkileikkaukseltaan enintään 30 mm;
• 4 m ja enemmän, halkaisija 30-70 mm;
• 5 metriä ja enemmän, joiden halkaisija on vähintään 152 mm.

Tuotteet, joiden pituus on:

• 5-9 metriä halkaisijaltaan enintään 70 mm;
• 6-9 metriä halkaisijaltaan 70-219 mm;
• 10-12 metriä halkaisijaltaan enintään 426 mm.

Lisäksi tuotetaan sähköisesti hitsattu teräsputki, jonka pituus on useita, joiden moninaisuus on yli 250 mm.

johtopäätös

Nyt tiedät, mitä pitkittäiset hitsatut putket ovat, miten ne tehdään ja mihin tarkoituksiin niitä käytetään. Onko olemassa kysymyksiä, jotka tarvitsevat selvennystä? Lisää hyödyllisiä tietoja löydät tämän artikkelin videosta katsomalla.
