Pipe vgp: tekniset ominaisuudet, jako luokkiin ja ryhmiin

26-10-2018
Putket

Vesi- ja kaasumetalliputket valmistetaan nykyisen GOST: n mukaisesti ja niitä käytetään kaasun, veden, lämmitysjärjestelmien ja muiden monimutkaisempien rakenteiden rakentamiseen. Tällaisille tuotteille on tunnusomaista tietyt parametrit, jotka tulisi tutustua ennen käyttöä.

Tämä tehdään tässä artikkelissa.

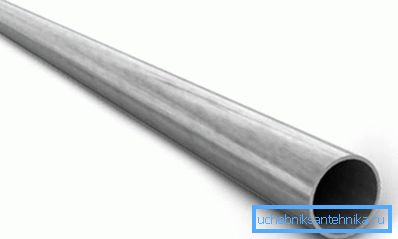

VGP: n tavallinen teräsputki

Vesi- ja kaasuputkien ominaisuudet

Kierteisen VGP-tuubin kuvassa

Tarkasteltavilla tuotteilla voi olla erilaisia ​​vaihteluja joidenkin parametrien mukaan:

parametri Mahdolliset vaihtoehdot
Sinkkikerros
  • esittää;
  • puuttuu
Kierreliitännän läsnäolo
  • valmistettu valssatulla menetelmällä;
  • tehty leikkausmenetelmällä;
  • puuttuu
Valmistuksen tarkkuus
  • yhteinen;
  • lisääntynyt
Seinän leveys
  • ohut;
  • erittäin ohut;
  • paksu;
  • erittäin paksu
Valmistusmenetelmä
  • kylmävalssattu ilman saumaa;
  • kuumavalssattu ilman saumaa;
  • hitsattu sauma
Saumaton tuote, jossa on erittäin paksut seinät

Vihje: jos aiot käyttää tällaisia ​​putkia veteen kosketuksissa olevaan järjestelmään, on suositeltavaa valita sinkittyjä malleja. Niiden hinta on kuitenkin korkeampi, mutta kestää syövyttävien prosessien kestävyyden vuoksi paljon kauemmin.

Tekniset tiedot

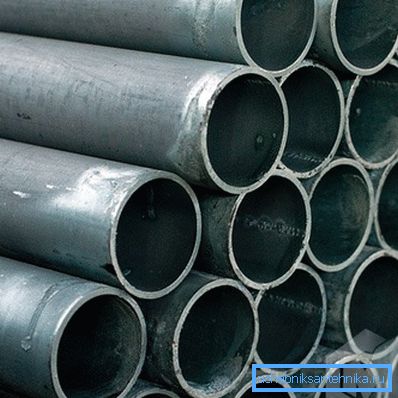

Metallihitsatut putket DU 15

Tutkitaan VGP-putken teknisiä ominaisuuksia GOST 3262 75: n mukaan:

  1. Tuotantomateriaali - teräs GOST 1050: n mukaisesti.
Teräksen aihiot vaadittujen standardien mukaisesti
  1. Putken VGP: n mitat GOST 3262 75: n mukaan ovat yleensä 4 - 12 metriä.

Ne voivat myös olla:

  • mitattu pituus;
  • useita mitattu pituus;
  • mittaamaton pituus.
  1. Sisäinen halkaisija voi vaihdella? jopa 6 tuumaa.

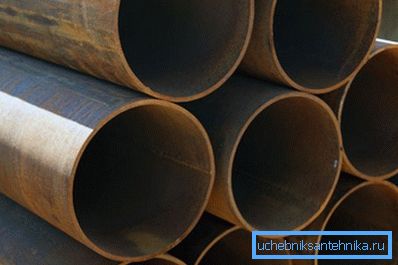

Kuusi tuuman teräsmallit
  1. Ulkohalkaisija on 10,2 - 165 millimetriä.
  2. Paino metriä kohti riippuu poikkileikkauksesta ja voi siten olla arvoilla 0,4 - 17,81 kilogrammaa. GOST 10706: n mukaan hitsin vahvistumisen vuoksi 1%: n massa on sallittu.
  3. Ehdollinen kulku, joka on merkitty kahdella kirjaimella DU - 6 - 150 millimetriä.

Jos haluat selvittää AIV-putken tarkan painon tai jonkin muun tärkeän parametrin ennen ostamista, tutustu erikoispöytään, joka on oltava jokaisessa erikoisliikkeessä:

Yksityiskohtainen valikoima, joka sisältää kaikki kyseisten tuotteiden tekniset tiedot

ryhmät

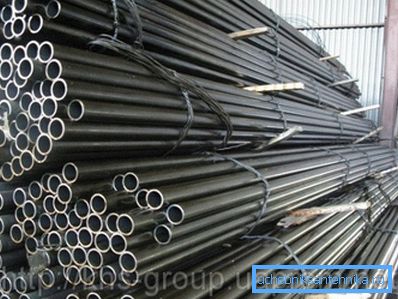

Putket, joiden ehdollinen kulku on 20 mm ja jotka kuuluvat ryhmään B

Vesi- ja kaasuputkilla on seuraavat ryhmät:

ryhmä Tuotteen ominaisuudet
Ne on valmistettu tavallisesta teräksestä, vain mekaaniset ominaisuudet on standardoitu.
B Tuotanto on mahdollista sekä tavallisesta että vähärasvaisesta teräksestä, sillä vain kemiallinen rakenne on normalisoitu.
On mahdollista valmistaa sekä tavallista että kevyesti seostettua terästä, jonka mekaaniset ominaisuudet ja kemiallinen rakenne ovat standardoituja.
D Mahdolliset hydrauliset kuormat normalisoidaan.

luokat

Ohjeessa oletetaan myös useiden luokkien läsnäolo:

  • Ensimmäinen. Metalliputket, yksinkertaiset niiden rakenteessa, ilman erityisvaatimuksia. Niitä käytetään rakennustelineiden rakentamiseen, kaikenlaisiin tukiin, aidoihin, johtojen asentamiseen, kaasu- ja vesijohtoputkien asennukseen. Tämä on yleisin päivittäiseen käyttöön tarkoitettu luokka.

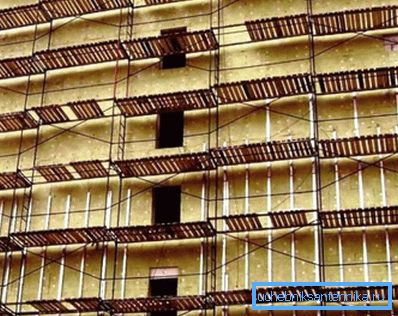

VGP-putkien rakennustelineet on helppo asentaa itse
  • Toinen. Erinomainen kestää alhainen ja korkea paine vesiverkossa, kaasuputkissa ja öljyputkissa.
Kaasuputki putkesta VGP

Vinkki: jos putkistossa on merkittävä paine, ei suositella käytettäväksi toisen luokan alapuolella olevia tuotteita, koska ne eivät ehkä kestä tätä toimintatasoa.

  • kolmas. Soveltuu käytettäväksi elintarvike- ja kemianteollisuudessa, uuneissa, kattiloissa ja jopa ydinlaitteissa, koska se kykenee kestämään paineita korkeissa lämpötiloissa.

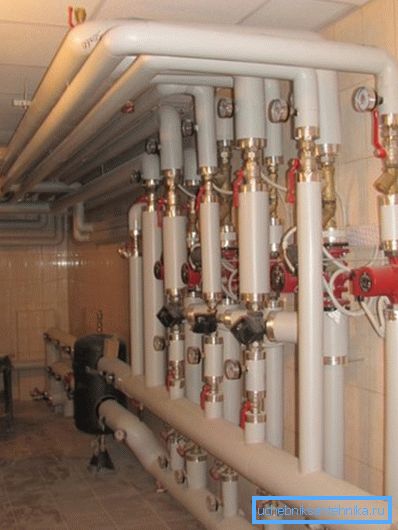

Kolmannen luokan putkisto
  • neljäs. Niiden avulla kehitetään öljykenttiä tuotannon myöhempää toteuttamista varten.

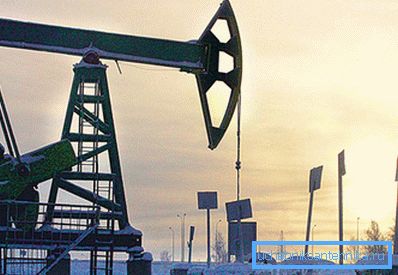

Öljynporauslaite - todellinen testi kaasuputkien kestävyydestä
  • viides. Rakennustuotteet, jotka muodostavat kuljetusvälineiden, sillanostureiden, tornimastojen ja muiden, jotka vaativat esineiden luotettavuutta, rakenne.

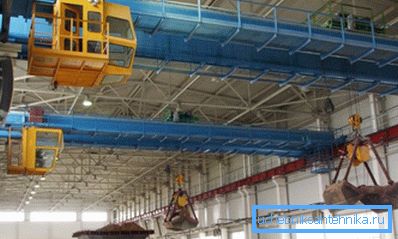

Sillanosturi vaatii korkean lujuuden jokaiselle sen elementille.
  • kuudes. Komponentit, kuten laakerit, akselit, männät, ovat toiminnassaan poikkeuksellisia kuormituksia, joten kun niitä luodaan, käytetään kuudennen luokan GWP-putkia, jotka valmistetaan käyttämällä erityistä tekniikkaa.

johtopäätös

Nämä tuotteet ovat hyvin yleisiä eri teollisuus- ja kotiteollisuudessa. Tiukkojen standardien noudattaminen mahdollistaa korkeatasoisten mallien käytön nesteiden ja kaasujen kuljetukseen käytettävien moottoriteiden lisäksi myös moottorinostureiden, öljynporauslauttojen ja muiden kehittyneiden laitteiden rakenneosina (ks. Myös artikkeli Teräsvesiputket: vaihtoehdot, edut ja haitat) standardit).

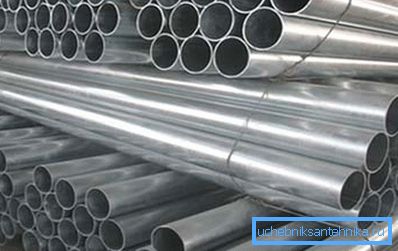

Sinkitty putki VGP varastossa

Edellä mainitut tekniset tiedot auttavat sinua navigoimaan niiden monimuotoisuudessa. Tässä artikkelissa oleva video antaa sinulle huomion sellaisten materiaalien lisäarviointiin, jotka liittyvät suoraan esille otettuun aiheeseen.
