Painehäviö putkilinjassa

Tee heti varauma, että tämän aiheen tunteminen voi olla kiinnostavaa vain niille, jotka haluavat asentaa vesihuoltojärjestelmän omaan kotiinsa. Toimeksisaajan on ensinnäkin otettava huomioon, että putkilinjan painehäviö on osoitus järjestelmän painehäviöstä ottaen huomioon, mitkä kuoppa-pumpun kapasiteetti on valittava.

Puhtaasti fyysisestä näkökulmasta nämä häviöt selittyvät sillä, että kun neste liikkuu putkilinjan läpi, sen virtaan on olemassa tietty vastus, jonka arvo riippuu putken tällaisista ominaisuuksista:

• putken halkaisija (pienenevä halkaisija, vastus kasvaa);
• veden virtausnopeus, jossa lisääntyminen, jossa myös vastus kasvaa;
• putken pintojen suora kosketus nesteen kanssa.

Huomattakoon, että vaikka virtaus jatkuisi aivan suoraa putkilinjaa pitkin, veden virtaus on jonkin verran estynyt, ja sen kokonaispituuden noustessa veden kokonaisvastus voi olla hyvin merkittävä.

Suorat osat

Jotta voit ratkaista tehtävänne etukäteen, helpoin tapa on käyttää erityisiä taulukoita ja laskentakaavoja, joiden avulla voit suoraan hankkia kaikki tarvitsemasi tiedot. Huomaa, että nykyaikaisista polymeereistä valmistettuja tuotteita käytetään yhä enemmän syöttöputkistojen asettamiseen.

Näistä materiaaleista valmistetuilla putkilla on huomattavia suorituskykyominaisuuksia, joihin voi sisältyä:

• pieni paino ja helppo asennus;
• syövyttävät vaikutukset;
• käytetyn materiaalin rakenteen sileys, joka antaa alhaisen vedenvirtauksen.

Tässä suhteessa, kun tarkastellaan nesteen virtausta koskevia tietoja, valitsimme muoviputket. Alla olevassa taulukossa on esitetty painehäviön arvot jokaista 100 metrin vesijohtoa varten. Lisäksi veden paine on ilmoitettu eri yksiköissä (metreinä vesipatsaassa sekä litroina minuutissa ja sekunnissa).

Vihje! Saadaksesi tietoja teräsputkista, sinun tulee kertoa taulukossa ilmoitetut arvot 1,5: llä.

Paikallisen vastarinnan kirjanpito

Putkilinjan lineaaristen häviöiden lisäksi voi olla myös tappioita, jotka liittyvät niin sanottujen "paikallisten vastusten" esiintymiseen, jotka sisältävät haarautumiselementtejä ja tehonvirtauksen säätöjä (tees, kulma-, venttiilit, venttiilit jne.). Niissä olevien häviöiden suuruus riippuu veden virtauksen nopeudesta ja itse elementin konfiguraatiosta.

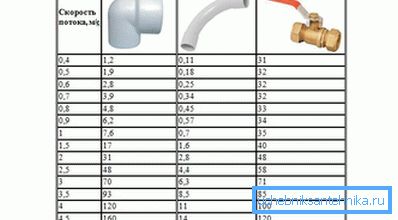

Alla olevassa taulukossa on tietoja pään häviämisestä yleisimmissä paikallisissa vastuksissa (senttimetreinä vesipylväässä):

Laskentakaavat

Voit laskea veden virtauksen määrän seuraavasti:

Q = V, S,

jossa "Q" tarkoittaa veden virtausta (m3 / s), "S" on putken poikkipinta-ala (neliömetreinä), ja "V" tarkoittaa veden virtauksen nopeutta (metreinä sekunnissa). Voit laskea poikkileikkausalueen käyttämällä klassista kaavaa S = ?? D2 / 4, jossa D on putkessa käytettyjen putkien halkaisija.

Halutun arvon arvion likimääräisen laskennan jälkeen näet, että painehäviö paikallisresistanssien näytteistä on vain pieni osa kokonaistappioista. Ne kasvavat jonkin verran, kun vesikanavan kapenemisesta aiheutuva virtausnopeus kasvaa, kun sen kapeamman osan läpi kulkee merkittäviä määriä vettä.

Vältä nesteen virtauksen lisäämistä tässä tapauksessa, voit helposti. Tätä varten sinun täytyy valita suurempi halkaisijaltaan putki tulevaa vesijohtoa varten, jolloin voit käytännössä jättää huomiotta paikalliset vastukset.

Yleisimmässä tapauksessa vesihuollon menetys lasketaan siten, että paikallisella vastuksella on 2 - 4 m3 nestevirtausta. Ottaen huomioon sen suorien osien häviöt, sen kokonaisarvo voi olla noin 5 m3.

video

Tämä video kertoo, kuinka lasketaan painehäviö vaakasuorassa putkiosassa.
