Neliöputket: 2 menetelmää profiloitujen aihioiden

Neliömetalliputki on yksi suosituimmista valssattujen tuotteiden tyypeistä. Tällaisia ​​tuotteita valmistetaan hyvin laajalla alueella, mikä johtuu suurelta osin monista tehtävistä, joihin tällaisia ​​putkia käytetään.

Artikkelissamme puhumme näiden tuotteiden valmistustekniikasta ja kiinnitetään huomiota myös niiden käyttöön.

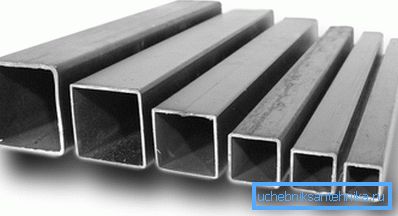

Näistä osista voidaan rakentaa lähes minkä tahansa monimutkaisuuden omaava kehys.

Valmistusprosessi

Menetelmä 1. Liikkuva tuotanto

Suorakaiteen ja neliön muotoisten putkimaisia ​​tuotteita valmistetaan GOST 8639 - 82 mukaisesti.

Tämän asiakirjan mukaan tällaisia ​​tuotteita valmistetaan:

  • Saumaton kuumavalssattu.
  • Saumaton kylmä.
  • Sähkösuodatettu kylmämuovattu (taitettu).
Valssaamo

Putket, joissa ei ole prosessi-saumaa, tehdään valssaustekniikalla.

Tuotanto-ohjeet sisältävät seuraavat toiminnot:

  • Neliömetallilevy (sauva) lämmitetään uunissa tiettyyn lämpötilaan.
  • Sitten aihio sijoitetaan puristimeen, jossa tuoteprofiili muodostetaan käyttämällä erityistä kalibrointilaitetta.
  • "Kylmässä" tuotantomenetelmässä holkki jäähdytetään ja syötetään sitten valssaamoon, jossa sitä käsitellään ennen pienentämistä nimelliskoon.
  • "Kuuma" -menetelmässä viimeistelty valssaus suoritetaan lämmitetyllä osalla. Tämä mahdollistaa putkien valmistamisen ohuemmilla seinillä ilman deformaatioriskiä.
  • Sitten metalli vapautetaan. Tämä tehdään tuotteen pinnan luonnollisen rakeisuuden palauttamiseksi, joka on tasoitettu valssaamon käsittelyn aikana.
Saumattomien tuotteiden valmistusmenetelmät eivät riipu lomakkeesta

Kiinnitä huomiota! Valssauksen ja karkaisun päätyttyä kaikki tuotteet on testattava suunnittelun mittojen mukaisesti. Putket, joissa poikkeama poikkileikkauksessa tai seinämän paksuudessa, hylätään.

Tämä koskee metallituotteita. Muoviprofiiliputki on useimmiten tuotettu ekstruusiotekniikalla, jossa työkappale vedetään liimauslaitteen kautta - kehruulaitteeseen.

Menetelmä 2. Hitsausvalmistus

Saumatuotteet valmistetaan hieman eri tavalla:

  • Ensimmäisessä valmistusvaiheessa tietyn paksuuden omaava teräslevy (useimmiten seostettu teräs 3 mm) leikataan aihioiksi nauhoina - ns. Nauhoina.

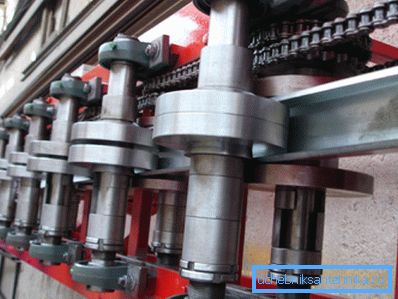

Taitettava kone
  • Seuraavaksi nauhat syötetään taittoyksikköön, jossa tulevan putken profiili muodostetaan eri kokoisten rullamekanismien avulla.
  • Suunniteltu kulma tulee hitsausalueelle, jossa sauma on muodostettu.

Kiinnitä huomiota! Teollisuus tuottaa vain suorakulmaisia ​​ja suorakulmaisia ​​profiileja: ei yksinkertaisesti ole spiraalimaisia ​​malleja.

  • Seuraavaksi tuote asetetaan valssaamoon lopullista käsittelyä varten. Tässä vaiheessa putki on kalibroitu, seinämän paksuus tasoittuu ja pinta kaavitaan.
  • Ennen valmiiden osien lähettämistä varastoon hitsaustarkastus on pakollinen.

Kiinnitä huomiota! Sallittu määrä poraa (paksuuntuminen pinnalla hitsauspisteessä) on 0,5-1 mm. Jos nämä mitat ylittyvät, putken pinnan lisäpuhdistus voidaan suorittaa.

Valmiit tuotteet

GOST 30245 - 2003: n mukaisten neliöputkien valikoima (eli tämä asiakirja säätelee ompeleen tyyppisten tuotteiden tuotantoa) on melko laaja.

Se sisältää:

  • Neliön aihiot 40x40 - 300x300 mm.
  • Suorakulmaiset aihiot 50x25 - 400x200 mm.

Joissakin tapauksissa käytetään muita tuotantoteknologioita. Niinpä sopivan kokoisen pyöreän putken läsnä ollessa on mahdollista tehdä siihen neliö- tai suorakulmainen työstämällä putkille valssauskoneessa. Tällaisen tuotteen laatu on kuitenkin hyvin kyseenalainen, joten ei ole suositeltavaa käyttää tällaisia ​​osia vastuulliseen työhön.

Muotoiltujen putkien käyttö

Tärkeimmät edut

Neliöputkien aihioiden edut ovat seuraavat:

  • Korkea teknologia - Haluttaessa osille voidaan antaa lähes kaikki muodot, ja rakenteiden asennus tapahtuu suhteellisen vähän työvoimaa.

Kiinnitä huomiota! Litteillä reunoilla varustettu muoto helpottaa putkituotteiden telakointia tiili- ja betonipinnoilla: rako on minimaalinen ja sen tiivistämiseen tarvitaan paljon vähemmän vaivaa.

Hyvä kantokyky mahdollistaa rakennusosien käytön
  • Yhteyden luotettavuus sekä hitsauksen että aseiden asennuksen yhteydessä.
  • Hyvä kantavuus geometrisen muodon ja hitsien vähimmäismäärän vuoksi.
  • Korkea korroosionkestävyys ja muiden ympäristötekijöiden vaikutukset, jotka johtuvat pääasiassa korkealaatuisen teräksen tuotannosta.
  • Hyvä palonkestävyys.

Jos puhumme ongelman taloudellisesta puolesta, tällaisten tuotteiden hinta voidaan pitää melko edullisena. Luonnollisesti se on erilainen eri teräslajeja käyttäville lajikkeille, mutta useimmissa tapauksissa on mahdollista valita vaihtoehto myös budjettirakentamiseen.

Soveltamisala

Profiiliputket ovat ehkä yksi monipuolisimmista rakennusmateriaaleista.

Niiden käyttöalue on erittäin laaja ja sisältää:

  • Kehyksen rakenne. Yksityiskohtia käytetään asuinrakennusten ja ulkorakennusten tukirakenteiden rakentamiseen sekä pieniin arkkitehtonisiin muotoihin - kattoihin, huvimäisiin, kasvihuoneisiin jne.
  • Kattotyöt. Neliö- tai suorakulmaista putkea voidaan käyttää pääasiallisena materiaalina sarjoihin ja lattiapalkkeihin, erityisesti silloin, kun katto ei vaadi suurta lämmöneristyskykyä.
  • Sisärakenteiden, rungon ristikkojen, ulkomainontaelementtien jne. Rakentaminen

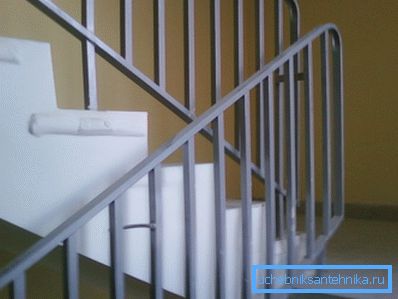

Valokuvat portaikon aidasta, hitsatut

  • Huonekalujen tekeminen. Tällöin profiili toimii jaloina ja runko-osina, mikä takaa kuormien tasaisen jakautumisen.

johtopäätös

Kehykset, gazebot, aidat, ristikkoputket neliöputkista voidaan valmistaa mahdollisimman vähän metallien työkyvyn avulla. Tällaiset aihiot erottuvat korkeimmasta valmistettavuudesta, mikä takaa niiden suosion yleismaailmallisena materiaalina. Lue lisää neliöputkien tuotantoteknologiasta ja siitä, miten niitä käytetään, tutustumalla videoon tässä artikkelissa.
