Neliön ja suorakulmaisen putken tyypit ja ominaisuudet
Neli- ja suorakulmaisia putkia käytetään nyt aktiivisesti lähes kaikilla teollisuuden aloilla. Tämä konfiguraatio lisää merkittävästi niin rakenteeltaan, autojen suunnittelussa ja huonekalujen valmistuksessa tarvittavan lujuuden teknisiä ominaisuuksia. Profiiliputkien valikoima kasvaa tasaisesti vuosittain 20 - 30 vuotta sitten tuotetulle alueelle verrattuna, ja se kasvoi yli 2 kertaa.
Miksi suorakulmio
Pyöreä osa sopii hyvin nesteiden tai kaasujen kuljettamiseen. Sylinterimäinen muoto pitää paineen paremmin ja on paljon helpompi valmistaa. Mutta profiilituotteet ovat kestävämpiä ulkoisille kuormille. Suorakulmaisten putkien konfiguraatio ja mitat ovat sellaiset, että niissä on 2 poikittaista kylkiluuta.

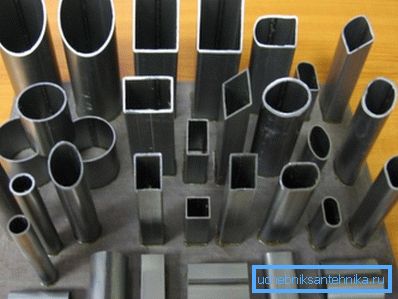

Tuotteiden lajikkeet
Kaikki neliö- tai suorakaiteen muotoiset putket on perinteisesti jaettu kolmeen tyyppiin.
- Yleisin tyyppi on hitsattu rakenne.. Tällainen tuote on valmistettu erikoismateriaaliin taivutetusta ja hitsatusta metallilevystä. GOST 30245: n mukaisia metallihitsattuja suorakaiteen muotoisia putkia on säännelty, ja tällaisten tuotteiden hinta on hyväksyttävin, joten niitä käytetään useammin.
- Kuumavalssatut tuotteet, niillä on melko korkeat käyttöominaisuudet, ne ovat kalliimpia tuotannossa, mutta tämä tekniikka mahdollistaa putkien tuottamisen, joilla on selkeät parametrit.
- Kylmävalssaamoihin tehdyt rakenteet, aluksi on korkea lujuus, mutta heikko elastisuus. Lisätään käytetyn tekniikan joustavuutta "loma". Metalli kuumennetaan tiettyyn lämpötilaan ja jäähdytetään hitaasti.
Tärkeää: GOST 8639 82 -standardin mukainen suorakaiteen muotoisten putkien valikoima säätelee kaikkien valssattujen tuotteiden valmistusta putkien valssaamoissa kuumaa ja kylmää valssausta varten.

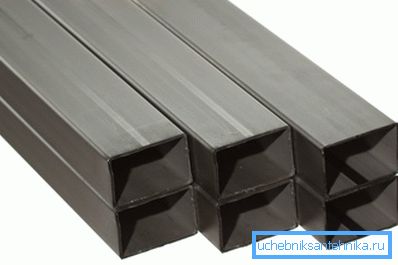

Mitkä ovat neliön ja suorakulmaisten tuotteiden edut?
- Kuten edellä mainittiin, luonnollisten rinnakkaisten jäykisteiden läsnäolon vuoksi tällaisissa rakenteissa on paljon suurempi lujuus kuin saman osan kuumavalssatut putket. Lisäksi kuumavalssattu metalli on suhteettoman raskaampaa ja runsaampaa.

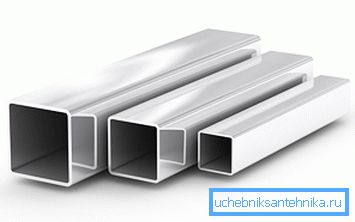

- Tällä hetkellä lähes kaikki metallituotteet ovat korroosionestokäsittelyn alaisia, mikä parantaa käyttöikää merkittävästi. Ruostumattomat ja seostetut teräkset eivät aluksi tarvitse tällaista käsittelyä.
- Putkien suorakaiteen tai neliön muoto on hyvin asennettu pystysuoriin ja vaakasuoriin tasoihin. Tällaiset mallit ovat käteviä mihin tahansa viimeistelymateriaaliin.
- Onttoissa tuotteissa on helppo sijoittaa mihin tahansa viestintään. Kaapelilinjoista vesihuoltoon.

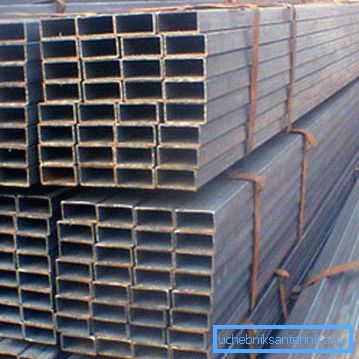

- Suorakulmaiset tai neliön muotoiset mallit ovat helpompia säilyttää, pakata ja kuljettaa, kun taas nämä tuotteet vievät paljon vähemmän tilaa.
Kuten laskelmat
Kaikkien suorakulmaisten putkien kattaminen yhdessä artikkelissa on epärealistista. Mutta tärkeintä on muistaa, että suorakulmaisen putken paino on oston ja kuljetuksen aikana erittäin tärkeää, koska metallipohja vapauttaa tuotteet painon mukaan.

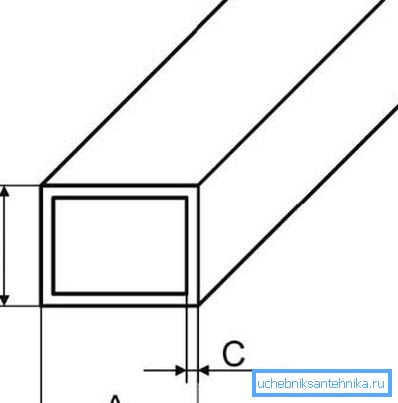

Suorakulmaisen putken juoksumittarin paino riippuu sen mitoista poikkileikkauksessa ja seinämän paksuudessa. Kenttäolosuhteissa tämä arvo voidaan laskea sekä metallilevyn paino. Toisin sanoen, suunnitella skannaus neliömetreinä, kerrotaan kiinteällä taulukolla, tämän metallin ominaispainona grammoina ja seinämän paksuudesta millimetreinä.
Tällaisilla laskelmilla saadut arvot ovat likimääräisiä. Voit tietenkin käyttää niitä, jos sinulla ei ole taulukkoa, jossa on tarkkoja tietoja. On jopa parempi, jos voit käyttää online-laskinta, jolla voit laskea tarkasti suorakulmaisen putken painon.
Esitämme esimerkiksi osan GOST 8645 82: n mukaisesti kootusta taulukosta teräsrakenteita varten. Sama GOST suorakaiteen muotoisille putkille säätelee ruostumattomien, seostettujen ja muiden erikoisluokkien tuotteiden parametreja.
Teräsputken paino.
| Suorakulmainen putkiosa | seinä | Paino 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1,660 kg |
| 50 x 20 mm | 2,0 mm | 2,198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2,355 kg |
| 50 x 30 mm | 1,5 mm | 1,849 kg |
| 50 x 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2100 kg |
| 50 x 40 mm | 2,0 mm | 2,790 kg |
| 50 x 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Tärkeää: profiloitujen tuotteiden taulukoissa ilmoitettiin materiaalin massan teoreettinen arvo. Standardit sallivat teoreettisten tietojen poikkeamisen todellisesta painosta 12%: n sisällä.
Missä käytetään putkia
Nyt lähes jokainen rakennustyömaa käyttää profiloitua materiaalia. Muista, kuinka nopeasti modernit ostoskeskukset, paviljongit, näyttelytilat ja muut vastaavat rakenteet kasvavat. Kaikki tämä tuli mahdolliseksi, koska runko on koottu niihin metallipalkkeista ja profiloiduista putkista.
Rakentaminen, yksi niistä alueista, joilla vaaditaan putkien ulkoista vakautta. Tuotteiden tiiviys laakerirakennuksen rakenteessa haalistuu taustaan. Suorakaiteen muotoisia putkia varten on erillinen hitsaustekniikalla valmistettu GOST.
GOST 30245 2003: n mukaisten suorakaiteen muotoisten putkien valikoimissa on tällä hetkellä laajin valikoima hitsattuja tuotteita.
Tärkeää: I-palkki sen lujuusominaisuuksissa ylittää profiloidun putken, joten neliö- ja suorakulmaisia putkia käytetään välissä, avoimissa rakenteissa, keskimääräisellä kuormatasolla tai paikoissa, joissa ongelman esteettinen puoli on tärkeä.
Rakenteissa olevia profiilituotteita ei kuitenkaan käytetä ainoastaan korkealuokkaisten rakennusten laakeripalkkien valmistukseen. Tämä materiaali ei ole yhtä suosittu kevyesti kuormitettujen ja teknologisten rakenteiden järjestämisessä.
Suorakulmainen bimetallikaide löytyy mistä tahansa toimistosta. Suorakulmainen muoviputki, joka soveltuu hyvin piilotettujen kaapelilinjojen järjestämiseen korkeisiin rakennuksiin. Lopuksi, väliaikainen kokoontaitettava näyttely tai kauppapaviljongit tehdään yleensä juuri tällaisesta profiilista. (Katso myös artikkeli Kaapelien asennus putkissa: ominaisuudet.)

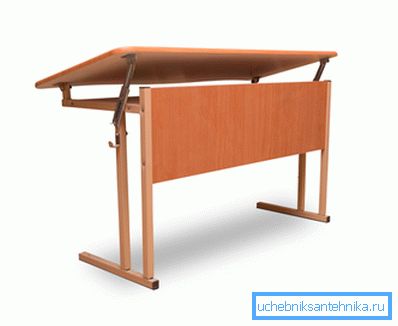

Tätä lomaketta käytetään laajasti huonekalujen valmistuksessa. Me kaikki menimme kouluun ja muistamme, ei aina kauniita, vaan luotettavia ja kestäviä pöytiä ja pöytiä, jotka on koottu neliön tai suorakulmaisten putkien pohjalta. Nykyaikaiset huonekalusuunnittelijat eivät myöskään unohda näitä profiileja.
Nyt lähes kaikilla liikkuvilla pyörillä varustetuilla ajoneuvoilla on muotoilultaan neliö- tai suorakulmaiset putket. Alkaen korista maassa, perävaunun autoon ja päättyen urheilun nopeaan kilpa-autoon, on tällaisia putkia kaikkialla.

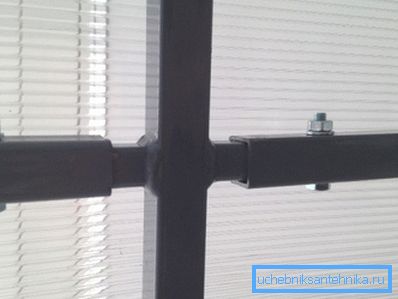

Ja lopuksi maan kasvihuoneet, jotka molemmat nopeasti kootaan ja purkautuvat nopeasti, on usein valmistettu tarkasti muotoiltuun kevytmetalliin. Ohjeet tällaisten rakenteiden kokoonpanosta kestävät enintään yhden sivun ja ovat ymmärrettäviä intuitiivisella tasolla.
Tämän artikkelin video näyttää profiloidut putket.
johtopäätös
Kukaan ei kiistä sitä, että luonteeltaan ei ole yleisiä materiaaleja. Neliö- ja suorakulmaiset putket eivät myöskään ole poikkeus. Monilla rakennus- ja teollisuusalalla ne ovat kuitenkin välttämätön materiaali.
