Muoviset vesijohtoputket: tyypit ja niiden erityispiirteet

Yleisesti ottaen muoviputkien asentaminen vesihuoltoon voi sisältää kolmenlaisia ​​materiaaleja:

1. Metalplast,
2. polypropeeni,
3. polyeteenistä.

Kaikkia niitä käytetään onnistuneesti matalapaineisiin putkistoihin, joita käytetään sekä asuin- että teollisuusaloilla. Mutta jos polyeteeniä (PE) käytetään pääasiassa runkoon, niin polypropeenia (PP tai PPR) ja metallipohjaista laminaattia käytetään yleensä johdotukseen (ei ole lyhennettä).

Seuraavassa tarkastellaan lähemmin tällaisten materiaalien teknisiä ja asennusominaisuuksia sekä näemme videon tässä artikkelissa.

putki

Lyhyesti polyeteenistä

• Kun yksityinen sektori asennetaan vesihuoltojärjestelmään, vesisyöttöyksikkönä käytetään yleensä kaivoa tai kaivoa (hiekkaa tai arteesia), ja pumppaamossa käytetään upotettavaa tai pintahydroforipumppua. Missä tahansa näistä vaihtoehdoista polyeteeniputkea, jonka halkaisija on 32 mm, käytetään moottoritietä liittymäkokoonpanoon (harvinaisia ​​poikkeuksia lukuun ottamatta). Tässä tapauksessa puristusliittimiä käytetään putkien liittämiseen, jotka voivat olla suoria (kytkentä), 90 asteen kulmassa, tee, nelikulmainen ja pienennys muihin osiin siirtymistä varten.
• PE: n asennus tapahtuu usein maan alla, mutta se on melko herkkä materiaali, joten kun se on haudattu kaivoon, käytetään tiettyjä varotoimia, eli hiekkalaatikkoa.. Tätä varten kaada hiekkaa 2 cm: stä 5 cm: iin ja aseta siihen vesiputki, jonka jälkeen se on jälleen peitetty hiekalla, jotta kiinteät esineet maahan (kivet, metalli, lasi) eivät vahingoita seinää. Polyeteenin huomattava etu on sen alhainen hinta.

Huom. Vesihuollon lisäksi polyeteeniputkia käytetään pienpaineisten viemärijärjestelmien asentamiseen sekä kaapelikanaviin sähköistämiseen ja viestintään.

Polypropeenikaapelit

Tyypillisissä johdotuksissa polypropyleeniä (ecoplast) käytetään nykyisin yleisimmin, jonka lyhenne venäjän kielellä näyttää PP: ltä, ja latinaksi - PPR ja muoviputkien mitat vesihuollosta PP: ltä vaihtelevat 20 mm: stä 110 mm: iin (ulkohalkaisija). Lisäksi tällaiset PPR-tuotteet voivat olla joko yksiseinäisiä tai lujitettuja (lujitekerros on valmistettu joko alumiinifoliosta tai kuitu- lasikuidusta).

PPR: n tila riippuu käyttötarkoituksesta ja sitä voidaan jälleen merkitä lyhenteellä PN, jota seuraa numero, joka ilmaisee seinän tiheyden ja menetelmän tämän putken käyttämiseksi (kuuma tai kylmä vesi, itsenäinen tai keskitetty lämmitys).

Näin ollen PN10 on suunniteltu kylmän veden kuljettamiseen, lämpötila, joka ei ylitä 20 ºC: n tasaista tilaa, ja voi nopeasti saavuttaa 45 ° C. Tällöin seinä (riippuen osasta) voi olla 1,9 - 10 mm ja sisähalkaisija 16,2 mm - 90 mm ja kestää 1 MPa: n paineen (10,2 kg / cm).²).

PN20 on suunniteltu sekä kylmälle että vedelle (tällaista putkea kutsutaan usein universaaliksi), lämpötila, joka ei ylitä 80 ° C: ta vakio-tilassa, ja se voi tavallisesti saavuttaa 100? Tässä tapauksessa seinä (poikkileikkauksesta riippuen) voi olla 16 mm - 18,4 mm ja sisähalkaisija 10,6 - 73,2 mm ja kestää 2 MPa: n paineen (20,4 kg / cm).²). Yleensä vahvistettu alumiinifoliolla.

PN25 on suunniteltu sekä kylmälle että vedelle (tällaista putkea kutsutaan usein universaaliksi), jonka lämpötila ei ylitä 95 ºC: n tasaisessa tilassa, ja se saavuttaa lyhyen ajan 150 ºC: n.

Tässä tapauksessa seinä (poikkileikkauksesta riippuen) voi olla 4,0 - 13,3 mm ja ulkohalkaisija 21,2 - 77,9 mm, sisähalkaisija 13,2 mm - 50 mm ja kestää painetta 2 , 5 MPa (26 kg / cm²). Putkea käytetään tavallisesti keskitettyyn lämmitykseen, mutta tässä vahvistava kerros ei sijaitse kerroksen keskellä vaan lähempänä ulkoreunaa.

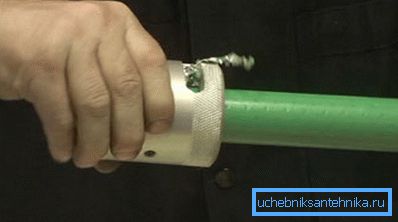

PN25-telakointia varten käytetään trimmeria, kuten yllä olevassa kuvassa, joka poistaa paitsi PPR-kerroksen myös alumiinifolion, jotta varmistetaan hyvä tarttuvuus tämän tyyppisiä putkia hitsaamalla sähköliuotimella. Parranajokone valitaan polypropeeniputken PN25 ulkohalkaisijan mukaan.

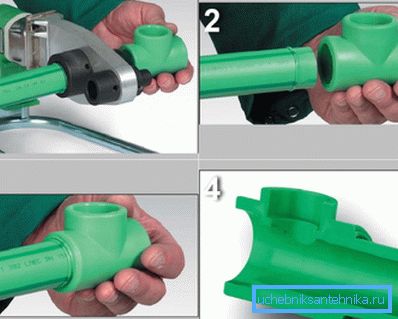

Polypropeeniputkien liitostyöt suoritetaan läpiviennin (kytkentä, kulma 32, 45, 90, tee), pienennys- ja kierteitetyn liitoksen avulla (muutos toiseen materiaaliin). Fragmentin numero 4 osoittaa putken oikean sovituksen sovittimeen, joka suuremmalla syvyydellä saa reunan tasoittumaan ja sen seurauksena alentaa veden syöttövirtaa.

Huom. Polypropyleenin osalta muoviputkien korjaus tapahtuu hyvin harvoin, koska tehdaslaitoksen takuuaika on 50-100 vuotta. Mutta joskus tarvitaan solmio, joka putkien jäykkyyden vuoksi tehdään amerikkalaista sovitinta käyttäen.

Metalloplast

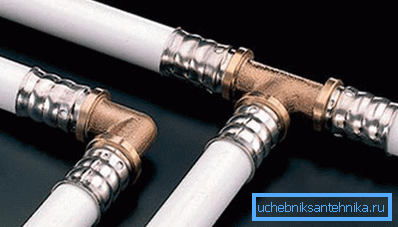

Helpoin ja nopein materiaali putkiston jakeluun on metalli-muovi - täällä juottamista ei tarvita telakointia ja irrottamista varten - yhteys tehdään puristusmetalliliittimien ja -liittimien avulla. Itse putki koostuu viidestä kerroksesta, joissa alempi ja ylempi on valmistettu polymeereistä, alumiinifolion keskiosasta (vahvistuksesta) ja kahdesta liiman sideaineesta.

Jos käyttöpaine ei ylitä 10 ilmakehää ja veden lämpötila on enintään 90 ° C, metalli-muovisten vesijohtoputkien käyttöiän on valmistajien mukaan oltava vähintään 50 vuotta.

Heikko kohta on tässä muoviputkien liitososat ja vesiliittimet - ne on valmistettu metallista ja huolimatta siitä, että se voi olla erittäin korkealaatuista, mikä tahansa metalli on alttiina korroosiolle. Lisäksi lujitekerros on myös haavoittuva, joka voi olla liitoksen kanssa tai ilman - tapauksissa, joissa kalvolla on sauma, tämä heikentää vahvistuksen vahvuutta.

Kestävämpi on saumaton vahvistava kerros, kun kalvo on päällystetty kiinteän putken tai päällystetyn kerroksen muodossa. Saumatonta vaihtoehtoa käytetään myös lattialämmitysjärjestelmän (polyeteenin sijasta) asettamiseen.

johtopäätös

Kuten kaikki muutkin putket, metalli-muovia voidaan yhdistää mihin tahansa materiaaliin (metalli, polypropeeni), mutta on kiistaton etu - metalli-muoviputkien asennus vesihuoltoon voidaan suorittaa epätasaisilla pinnoilla - putki helposti taipuu. Tämän ominaisuuden avulla voit asentaa putken, asentaa ne sekä suorassa että millä tahansa käänteellä, ilman että käytät tätä metallirakenteita, jotka ovat alttiita korroosiolle.
