Muoviputkien koot sovellettavien standardien ja niiden

Minkälaisten säädösten mukaan valmistetaan polymeeriputkia? Millaista muovia käytetään niiden valmistukseen? Lopuksi, mitkä muoviputkien halkaisijat ovat nykyisten Venäjän standardien mukaisia? Yritetään vastata näihin kysymyksiin.

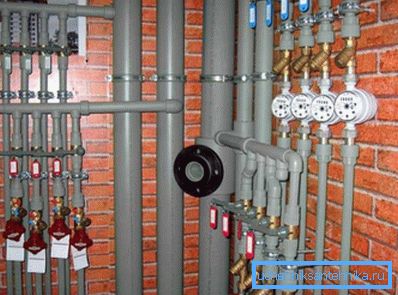

Vesimittari. Asennus on tehty polymeeriputkista.

Luettelo

Ensin käsitellään materiaaliluetteloa.

  • Polyvinyylikloridia käytetään paineen ja vapaasti virtaavan jäteveden valmistukseen. Tämän polymeerin vesiputket eivät ole laajalti levinneet johtuen haurauden ja alhaisen (enintään 60 ° C) työlämpötilan yhdistelmästä.
  • Polyeteeniä käytetään ensisijaisesti kylmän veden syöttöpaineputkien asentamiseen. Tämän polymeerin lämpötilarajoitukset ovat jopa kovempia kuin PVC: lle: polyeteeni alkaa pehmentyä 45–50 astetta.

Kiinnitä huomiota! Suurin läpimittaiset putket, joita käytetään viemäreinä, ovat pääosin samaa polyeteeniä.

  • Sen sijaan polypropeeni on erittäin kuumuutta kestävä. Käyttölämpötila-alue jopa +95 ° C mahdollistaa sen, että sitä voidaan käyttää lämmitykseen ja kuumavesihuoltoon. Painevesijohtojen lisäksi muovia käytetään viemärijärjestelmien rakentamiseen.
  • Näihin tarkoituksiin käytetään myös silloitettua polyeteeniä: poikkisillojen muodostuminen polymeerimolekyylien välillä muuttaa radikaalisti sen fysikaalisia ominaisuuksia.. Materiaalin hinta on tietysti huomattavasti korkeampi kuin tavallisen polyeteenin.

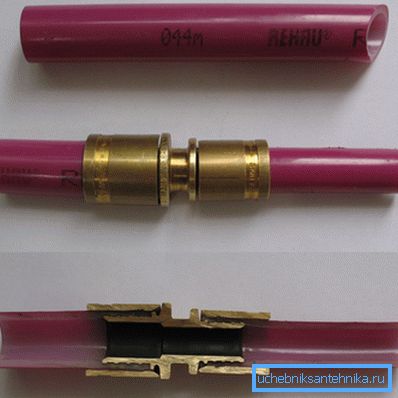

Ristisilloitettu polyeteeniputki ja sen kiinnityslaite.

standardit

GOST 52134-2003 sisältää taulukon vesijohtojärjestelmiin, lämmitysjärjestelmiin, painevesijätteisiin jne. Tarkoitettujen muoviputkien halkaisijasta.

Mutta painovoiman tyhjennyksellä tilanne on paljon hauskempaa: Venäjän standardit säätelevät valikoimaa vain polyeteenille, ja GOST 22689.1-89 tarjoaa kolme kokoa - 50, 90 ja 110 mm. PVC- ja polypropeenivapaita putkia valmistetaan teknisten edellytysten ja asiakkaiden kanssa tehtyjen sopimusten perusteella.

Palataan GOST 52134-2003: een. Asiakirjan mukaan paineputkistojen muoviputkien merkintä voi sisältää:

  • Suurin sallittu käyttöpaine 20 ° C: n lämpötilassa. Se on merkitty kirjaimilla PN ja ilmoitettu ilmakehissä.
  • SDR-parametri, joka kuvaa ulkohalkaisijan suhdetta seinämän paksuuteen. Mitä suurempi sen arvo on, sitä pienempi putkilinjan vetolujuus.
  • Ulkoinen halkaisija ja seinämän paksuus.
  • Merkintä materiaalista, josta tuote valmistetaan. Yleensä käytetään seuraavaa merkintää:
nimitys jäljennös
PE (PE) polyeteeni
PVC-U (NPVH) Plastisoimaton polyvinyylikloridi
PP-R (PP-R tai PP tyyppi 3) Polypropeeni satunnainen kopolymeeri
PE-X (PE-C) Silloitettu polyeteeni
Merkinnän esimerkki.

Kiinnitä huomiota! Tämä on epätäydellinen luettelo standardissa kuvatuista materiaaleista. Emme tarkoituksellisesti jätä pois eksoottisia aineita, kuten kloorattua polyvinyylikloridia tai polybuteenia - yksinkertaisesti siksi, että mahdollisuudet tavata ne rautakaupassa ovat nollaa.

Mennään siis koko. Valitettavasti meidän on määriteltävä vain niiden rajat ja annettava täydellinen luettelo.

Polyvinyylikloridi

PVC-U-standardissa määritelty vähimmäishalkaisija on 12 millimetriä. Enintään - 1000. Seinämän paksuus vaihtelee välillä 1,5 - 30,6 mm.

Kiinnitä huomiota! Standardissa annettu valikoima ei tarkoita, että kaikki Venäjän markkinoilla olevat tuotteet vastaavat täsmälleen siinä mainittuja kokoja. Monien erityisten tuotteiden valmistus ei ole pelkästään teknisten vaatimusten mukaista. Esimerkiksi muoviputki 70 mm: n asiakirjaa ei ole toimitettu; Kiinan toimittajat kuitenkin tarjoavat sitä.

polyeteeni

Kuten jo mainittiin, tätä polymeeriä käytetään massiivisesti vesijohtojen asettamiseen.

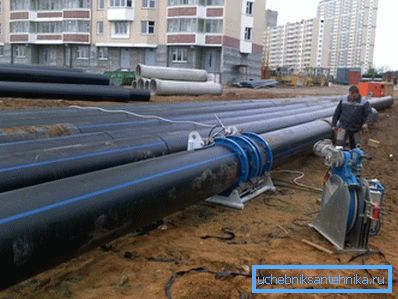

Vesijohtojen asettaminen polyeteenillä.

Dielektristen ominaisuuksien ja poikkeuksellisen kestävän materiaalin lisäksi polyeteeni on kätevä, koska se säilyttää joustavuutensa negatiivisissa lämpötiloissa. Maaliike, jäänlohkon muodostuminen putkistossa ja muut ongelmat, kuolemaan johtava teräs- ja valurauta, tällöin aiheuttaa vain väliaikaisen muodonmuutoksen, joka palaa edellisiin mittoihin ja geometriaan sen aiheuttavan tekijän poistamisen jälkeen.

Entä koko?

  • Minimihalkaisija on 16 mm. Enimmäismäärä on 1600.
  • Seinämän paksuus vaihtelee välillä 2 - 61,5 mm.

polypropeeni

Pienin ulkohalkaisija on 10 mm: n muoviputki. Suurin koko on jälleen 1600. Seinämän paksuus on 1,3 - 61,2 mm.

Silloitettu polyeteeni

Halkaisija vaihtelee välillä 10 - 250 millimetriä, seinien paksuus voi olla 1,3 - 34 mm.

Sovellusalueet

Ja nyt palataan takaisin käytännöllisempään alueeseen. Mitkä mitat kannattaa käyttää rakennettaessa omaa vesihuolto-, lämmitys- tai viemäröintijärjestelmääsi?

Vesi, lämmitys

  • Muoviputkea 16 mm käytetään yhdestä kolmeen LVI-kalusteeseen (hanat, suihkukaapit, wc-astiat jne.). Sitä voidaan käyttää myös lämmittämiseen lämpimään lattiaan (koska sitä käytetään yleensä silloitetussa polyeteenissä) tai keräilijän lämmitykseen.
  • 20 mm riittää jakamaan vesihuollon koko mökissä 4-6 putkityökalulla ja käyttämään lämmitysjärjestelmää, jossa on pakkokierto, ja joka palvelee taloa, jonka pinta-ala on enintään 100 m2.
  • Lämpö- ja vesihuollossa käytetään korkeintaan 25 mm: n korkeudessa 25 mm: n nousuputkia.
  • 32 mm: n halkaisija on tyypillinen suurten korkeuksien rakennusten nousuputkille ja vesihuollon ja lämmityksen pullottamiseen pienellä määrällä asuntoja.
  • 40 mm - pullotetaan kerrostalossa tai mökissä, jossa on painovoimainen (painovoima) lämmitysjärjestelmä.

viemäröinti

Painevesijärjestelmissä on seuraava kokojakauma:

  • Muoviputkea 50 mm käytetään kytkemään 2 - 3 pesuallasta, pesuallasta, suihkua jne. Lyhyesti sanottuna kaikki putkityökalut, paitsi wc-astiat.

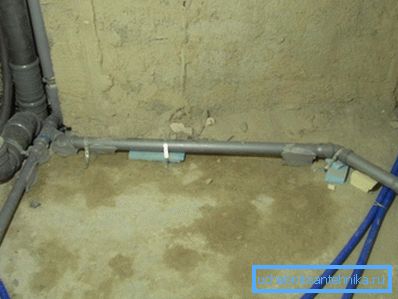

Jäteveden reititys kylvyn alla, pesuallas ja pesukone on valmistettu 50 mm: n putkesta.

Tärkeää: samanaikaisesti käytetyn kylpyammeen ja suihkukaapin liitäntään käytetään 75 mm: n ja sitä korkeampaa suihkukaapelia. Mikä on opetuksen syy? Kun täysi kylpyamme poistetaan, 50 mm: n viemäri täytetään; normaalia valua suihkusta ei keskustella.

  • Muoviputkea 90 mm käytetään suhteellisen harvoin, lähinnä - wc-astioiden asennukseen. Sen sijaan 110 millimetriä on erittäin vaativa: tätä halkaisijaa käytetään yhdistämään wc, viemärit ja kattopinnat (vaakasuuntaiset oksat, jotka yhdistävät nousuputket).
  • 150 - 600 mm käytetään kaivon ulostulona ja jätevesien kuljettamiseen kaivojen välillä.
  • 600 mm: n läpimitta on tyypillinen koko koko alueen alueelle yhdistäville keräilijöille.

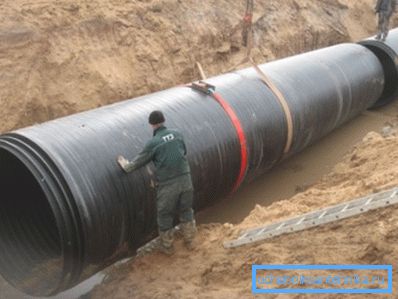

Kuvassa - polyeteenin viemärin asettaminen.

johtopäätös

Toivomme, että materiaalimme auttaa lukijaa valitsemaan optimaalisen ratkaisun viestinnän asentamiseen taloonsa tai huoneistoonsa.

Tämän artikkelin video tarjoaa aina lisätietoja, kuten aina. Onnea!
