Muoviputkien hitsaus: työn ominaisuudet

Ihmiskodissa olevat metalliputket häviävät vähitellen, ne korvataan muovianalogeilla. Polypropeeniputkea käytetään kaikkialla LVI- ja lämmitysjärjestelmien asennukseen, ja liitoksen tiiviys saavutetaan juottamalla (hitsaus). On myös tärkeää, että muoviputkien hitsaus omin käsin takaa nivelen halutun lujuuden ja kestävyyden.

Silti rauta tai juotin?

Kuultuaan nämä nimet hitsauksen suhteen, tiedä, että tämä on yksi ja sama yksikkö. Koska hitsaus tapahtuu hiljaa, ilman tavallisia kipinöitä ja valon välähdyksiä ja osat ovat juotettuja - on loogista kutsua yksikkö juottimeksi. Runko-osalla, jossa on erityiset suuttimet, on rautapohja ja sama ”lempinimi”.

Sähköisen juottimen yleinen toimintaperiaate on lämmittää erityisten suuttimien avulla putken ulkoista pintaa ja sisäistä sovitinta. Kun nämä pinnat ovat tulleet muoviksi, ne ovat yhdistyneet ja jäähtyneet yhdeksi kokonaisuudeksi.

Juotosraudan valitseminen ei siedä turhuutta

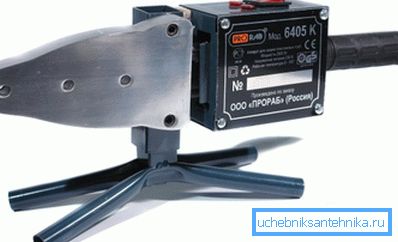

Ennen kuin valitset muoviputkien hitsauskoneen, kiinnitä ensin huomiota sen tehoon. Eikä niin paljon hitsata putkia halkaisijaltaan yli 60 mm (asunnossa tällaisia ​​määriä ei ole suunniteltu), vaan prosessin nopeuttamiseksi. Hyvä teho nopeuttaa työnkulkua - lämpenemiseen kuluu vähemmän aikaa ja 1,2 - 1,5 kW on enemmän kuin tarpeeksi.

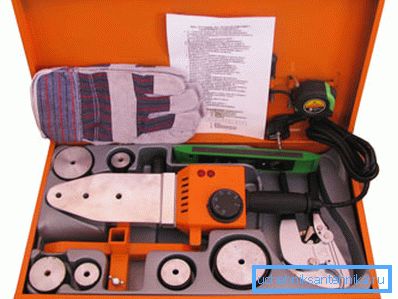

Varmista, että pakkaus sisältää ohjeita, varsin erilaisia ​​suuttimia (16 - 40 mm). Osta enemmän tällaisia ​​pikkuhiljaa voi olla erittäin hankalaa ja hinnalla ne ovat korkeampia. Suuttimien päällyste - metalloitu tefloni tai yksinkertaisesti tefloni on kulutusta kestävämpi ja lämpenee tasaisesti.

Muoviputkien hitsauslaitteessa voi olla useita suuttimia pakkauksessa, mikä parantaa suorituskykyä. Laitteen valinnassa ja "syntymäpaikassa" on huomattava merkitys. Jos kiinalaiset näytteet säästävät rahaa, esimerkiksi tšekkiläinen tuotemerkki Daitron tulee olemaan kallista, mutta taattua laatua.

Muoviputken ominaisuudet

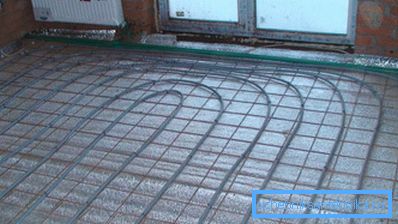

Muoviputken edut, jotka ilmenevät niiden hinta- ja käyttöominaisuuksissa, eivät voi varjella lineaarisen laajenemisen puutetta korkeissa lämpötiloissa. Veden ja lämmitysjärjestelmien asennukseen käytettiin onnistuneesti muovia ja tarkemmin sanottuna polypropeeniputkia (PPR). Tarvitset myös tarvittavat varusteet, mutta niiden hinta on alhainen.

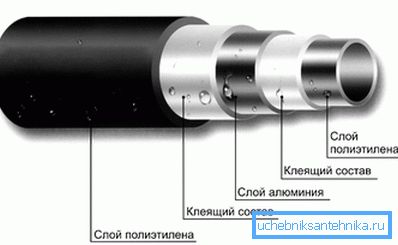

Metalli-muoviputkissa (PPR-AL-PPR) muovikerrosten välillä on alumiinikerros, joka antaa heille lisää lujuutta, kykyä tallentaa taivutusgeometriaa. Ne soveltuvat ihanteellisesti lämmitysjärjestelmiin ja pitävät veden lämpötilan jopa 95 ° C: ssa.

PPR-putkilinjan väripaletti on valkoinen, harmaa ja optimistinen vihreä, sillä ei ole semanttista merkitystä eikä eri värejä sisältävien muoviputkien hitsaus ole vasta-aiheista. Mutta musta väri merkitsee tehostettua auringonvaloa.

Putkijärjestelmän asennus - yleissuunnitelma

Järjestelmän osan tai sen täydellisen päivityksen korvaaminen alkaa suunnitelmalla, jonka mukaan lasketaan putkilinjojen sijainnin, strategisten liitäntäpisteiden, kytkentäyksiköiden, nostureiden asennuksen jne. Optimaalinen muunnos.

Kun yleissuunnitelma on tehty, on aika toteuttaa yksittäiset kohteet, nimittäin järjestelmän hitsausfragmentit. Niiden monimutkainen kokoonpano on helpompi koota vaakasuoralle pinnalle. Tätä varten muoviputkien hitsaukseen tarkoitettu juotin on varustettu vakaalla alustalla.

Kun valmiit osat on koottu yhteen, putkilinjan on lisäksi kiinnitettävä seinään kiinnittimillä. Jos pystysuuntainen hitsaus seinään tai esteettömään paikkaan on välttämätöntä, apulaisen on oltava lähellä, jotta juotin voidaan pitää painona, koska tällaisen toimenpiteen suorittaminen on mahdotonta.

Hitsauksen tekninen tuki

Hitsausprosessin pääkomponentteina käytettävien, suuttimien, liittimien ja muoviputkien juottimen lisäksi tarvitset myös:

• putkileikkuri (sakset, hiomakone tai ainakin sahatavara);

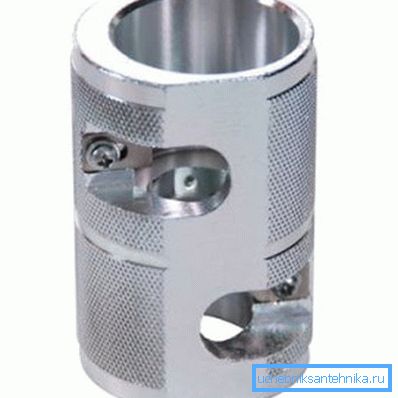

• partakone (poistaa vahvikekerroksen);

• viistolaite;
• purseenpoistolaite.

Muoviputkien hitsaustyökalujen avulla voit keskittyä suoraan työprosessiin ilman, että haetaan vaihtoehtojen etsimistä sarjasta - mitä se olisi korvattava?

Hitsauksen valmistelu

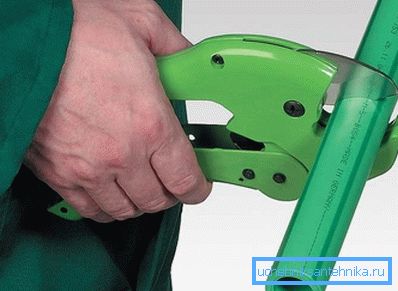

• Sakset tai putkileikkuri oikeassa kulmassa halutun fragmentin leikkaamiseksi. Kun käytetään hiomakonetta tai sahaa puussa, leikkaus on epäpuhdas, porsaissa, jotka poistetaan razhodnikomilla;

• Leikkauksen ulkoreuna on pyöristettävä - tee viiste. (Kansainväliset standardit kallistushaarukoille vaihtelevat - saksalaiset tarvitsevat 15 asteen kallistuksen paksuudeltaan 2 - 3 mm, Venäjällä vastaavasti - 45 ° ja 1/3. Kaikki näiden arvojen väliset arvot ovat keskiväli);

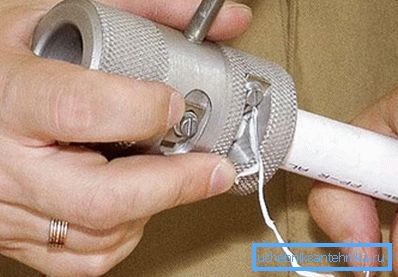

• Metalli- ja muoviputkien hitsaukseen kuuluu ylemmän muovi- ja sisemmän alumiinikerroksen poistaminen parranajokoneesta. Muissa PPR-putkissa myös juotepisteen ylempi kerros poistetaan, koska kylmäsovittimen sisähalkaisija on aina hieman pienempi kuin ulkoinen halkaisija;

• Jotta liitoksen tiiviys olisi taattu, muovin päät on puhdistettava, rasvattava ja kuivattava;
• Putkeen on asennettu rajoittava kytkentä, joka määrittää holkin päätyaukon syvyyden.

Kiinnitä huomiota! On suositeltavaa käyttää putkistoja ja varusteita samalta valmistajalta. Muussa tapauksessa huono yhteys on mahdollista.

Huomio, se on hitsaus!

Muoviputkien hitsauskone asennetaan vaakasuoralle, sopivan korkeuden pinnalle, jossa lähestytään sitä millä tahansa puolella.

Lisätyötä tehdään seuraavassa järjestyksessä:

• ennen kuin kytket laitteen päälle, asenna suuttimet (holkki, tuuli), jotka vastaavat putken halkaisijaa ja kiinnitystä;
• Aseta säädin haluttuun lämpötilaan 260 ° (tämä on vakioarvo, eikä sinun pitäisi muuttaa sitä);
• kytke verkkoon juottimet ja kotelon painike. Vihreä merkkivalo osoittaa lämmitysprosessin (10 - 15 minuuttia), punainen osoittaa, että haluttu lämpötila on jo saavutettu;

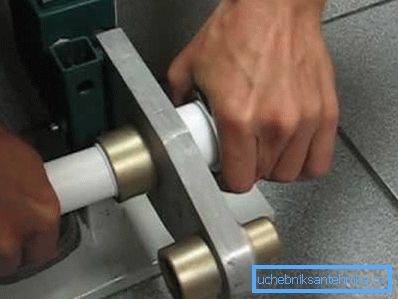

• kaksi kättä samanaikaisesti aseta putki holkkiin kytkimen osoittamaan pysäyttimeen ja aseta kiinnitys karaan;

• 5 - 6 sekunnin kuluttua poistamme putken ja sovitetaan suuttimista ja yhdistetään ne tasaisella liikkeellä pyörimättä ja taivuttamatta siten, että niiden akselit ovat samassa linjassa;
• puhaltaa putkistoon ja varmista, että läpäisevyys ei ole rikki;
• työn jälkeen sulje juotin ja pyyhi suuttimet, kun ne ovat vielä lämpimiä muovin jäännöksistä, joissa on rätti tai puinen lastalla.

Kiinnitä huomiota! Kaatamalla tuotannosta syntyvät jätteet jo jäähdytetyistä Teflon-suuttimista, voit naarmuttaa pintaa. Näyttöön saattaa ilmestyä, että vuotoherkkyysongelma on vaarassa.

Yhteenvetona

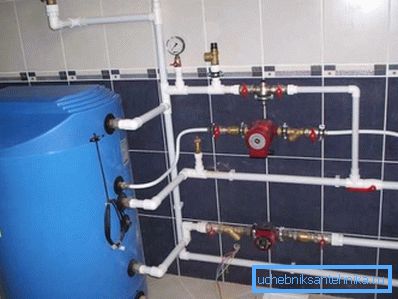

Muoviputkien hitsaus on melko yksinkertainen tehtävä. Tätä varten sinun tarvitsee vain noudattaa ohjeita tarkasti. Tässä tapauksessa vahva ja kestävä nivel on taattu, ja putki kestää yli yhden vuosikymmenen.

Tämän artikkelin video opettaa muoviputkien työskentelyn perusteet.
