Muoviputket: täydelliset tiedot niiden tyypeistä,

Nyt muoviputkilla on laaja käyttöalue. Ne ovat suosituimpia useiden teknisten verkkojen asennuksessa. Muovi, polymeeri - nämä ovat yleisiä nimiä, joten sinun pitäisi puhua tuotteista siitä yksityiskohtaisesti.

Muovituotanto

Ensinnäkin polymeeriputkien edut.

Tuotteen edut

1. Ne eivät ole syövyttäviä.
2. Hydraulinen vastus ei kasva niiden aikana.
3. Kitkan aiheuttama päähäviö on pienempi kuin kolmanneksella kuin metallin vastineissa.
4. Pakkasenkestävyys, plastisuuden säilyttäminen alhaisissa lämpötiloissa.
5. Alhainen ominaispaino.
6. Erinomainen kaistanleveys.
7. Matala lämmönjohtavuus.
8. Materiaali on dielektrinen.
9. Järjestelmien yksinkertaisuus tällaisista putkista.

Käyttöalue

1. Juoma-, kotitalous- ja kuumavesijärjestelmät.
2. Teknisten ja kemiallisten nesteiden kuljetus.
3. Syttyvien kaasujen toimitus / toimitus.
4. Lämmitysjärjestelmät.
5. Viemäröinti ja viemäröinti.
6. Tällaisia ​​putkia voidaan käyttää sähköjohtojen ja tietoliikennekaapeleiden suojauskanavina.

Muovilajikkeet

Polymeerituotteista erotetaan termoplastisten ja lämpömuovattujen putkien putket. Alla on taulukko näistä materiaaleista.

Muovi koostuu kaasusta ja öljystä uutetusta hiilestä. Käsittelyn aikana tämä pienimolekyylipainoinen aine käy polymeroinnin.

Tämän seurauksena syntyy uusia materiaaleja, niiden molekyylien välisten sidosten lukumäärä on suurempi.

1. Termoplastinen koostuu homogeenisista (lineaarisista sidoksista) molekyyleistä. Jos materiaalia kuumennetaan, se muuttuu pehmeäksi, kun muovin jäähdytys palauttaa alkuperäisen rakenteen. Ohje varoittaa, että materiaalin pehmenemislämpötila on alhainen (60 °: sta), minkä vuoksi kestomuovien käyttöalue on rajoitettu.
2. Reactoplastilla on komposiittirakenne (spatiaalinen yhteys). Se on kemiallisesti heterogeeninen ja sitä käsitellään lisäkäsittelyn aikana. Tämän seurauksena materiaalimolekyylit muodostavat kolmiulotteisia lisäsidoksia.

Kiinnitä huomiota! Reaktorimuovit kestävät lämpöä. Jos lämpötilan kynnysarvo ylittyy, ne kuitenkin tuhoutuvat. Termoplastinen materiaali on vähemmän hauras, sisäiset yhteydet säilyvät, kun se on täysin sulanut.

Tärkeimmät tekniset tiedot

Yksi putkien pääominaisuuksista on halkaisija.

Kokonaisparametrit

Alla on taulukko putkien halkaisijasta.

     Vahvuusominaisuudet

Vahvuusominaisuudet

1. Materiaalin tiheys.
2. Nimellispaine (PN) on putken kestävä paine (nimellinen).
3. Vähimmäisvaatimus (MRS) - pitkäaikainen lujuus (vähimmäismäärä).
4. "C" on turvatekijä. Se riippuu järjestelmän asennusolosuhteista. Kerroin 1,25: lla on muoviputket putkistoon. Kaasuputkille oletetaan arvoksi 2 / 3,15.
5. Suurin käyttöpaine (MOP) on käyttöpaine (maksimi). Laskettu kaavalla 2 • MRS: C • (SDR-1).
6. Renkaan jäykkyys (SN), kN / m2.
7. Venytyslujuus, MPa.
8. Pidennys (suhteellinen) repimällä,%.
9. Tuotteen pituuden muutos lämmityksen jälkeen,%.
10. Tuotteiden lämpöstabiilisuus edellyttää niiden kestävyyttä korkeimpiin ja pienimpiin lämpötiloihin sekä tämän parametrin käyttöarvoa.
11. Resistanssi hitaaseen ja nopeaan halkeiluun.
12. Iskunkestävyys.

Eri muovien ominaisuudet

1. PVC-putket voivat säilyttää alkuperäisen muotoaan jopa + 85 °: een kuumennettaessa. Ne soveltuvat hyvin hitsaukseen, niillä on pienin lineaarisen laajenemiskerroin (lämpötilassa + 60 °). Käytetään viemäriin, kylmään veteen, ilmanvaihtojärjestelmiin.

Kiinnitä huomiota! Yleensä PVC-putkijärjestelmät kootaan kylmähitsauksella. Voit liittää ne piilotettuun tai ulkoiseen menetelmään.

1. PP-putkia käytetään kylmä- ja kuumavesijärjestelmiin, ilmakanavien kokoonpanoon. Niitä voidaan käyttää kuljetettavan aineen lämpötilassa + 95 °: seen saakka. Toimikausi on enintään 50 vuotta.

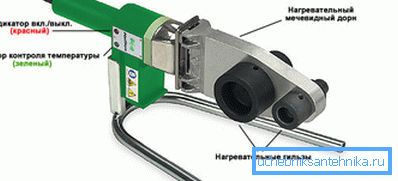

Tämän tyyppisten muoviputkien hitsaus suoritetaan diffuusiomenetelmällä. Se on yksinkertainen, prosessi kestää vain muutaman minuutin, ja nivelten kireys on korkea.

1. PE-putkia käytetään kuljetetun aineen alhaisessa lämpötilassa. Ne soveltuvat ulkoisiin vesi- ja kaasujärjestelmiin sekä verkkoihin, jotka toimittavat teknisiä nestemäisiä ja kaasumaisia ​​aineita. Polyeteeni voi säilyttää rakenteensa ympäristön lämpötilassa ja kuljetetussa aineessa -20 ° C: ssa + 40 °: ssa.

Kytke PE-putki, jonka poikkileikkaus on alle 63 mm, käyttäen sähköliitosliittimiä, messinkiä tai PP-liitoksia. Suuren halkaisijan muoviputket (yli 63 mm) liitetään yhteen hitsaamalla. Ristisidoksisen polyeteenin analogit liitetään kylmäpuristamalla (yksiosainen liitos).

1. Metalli-muovianalogeilla on kolmikerroksinen rakenne. Niissä polymeerin ulkopinnan ja sisäkerrosten välillä on alumiinifoliota. Se suojaa materiaalia hapen vuotamisesta ja vähentää sen lineaarista lämpölaajenemista.

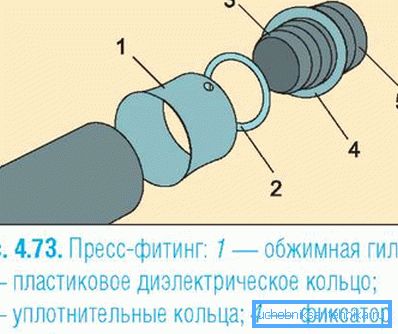

Tällaisten elementtien järjestelmät kootaan käyttäen puristusliittimiä ja puristusanalogeja. Käytetään metallilevyä lämmitys- ja painepääputkistoissa. Se kestää työaineen lämpötilaa aina + 95 °: een asti ja jopa 110 °: een lyhyen ajan.

Muoviputkien käytännön käyttö

Monet insinööriyhteydet on nyt koottu muovista, ei metallista.

viemäröinti

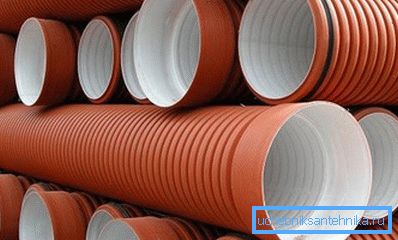

PVC-putket kestävät hyvin aggressiivista jätevettä. Järjestelmän käyttö on helppoa.

Jos se tukkeutuu, voit purkaa alueen ja puhdistaa sen.

Kiinnitä huomiota! Ongelmien välttämiseksi: vuotoja, tukkeumia, paineenalennusta, laadukkaita tuotteita. Muovisten viemäriputkien on oltava täysin sileitä, ilman halkeamia, rakkuloita ja poroja.

1. Tuotetuilla tuotteilla on erilainen poikkileikkaus. Nosta se, alkaen järjestelmän kuormituksesta.
2. Asuinrakennuksissa ja pienissä julkisissa rakennuksissa on valittava 110 mm: n läpimittaiset putket. Suurissa lääketieteellisissä ja oppilaitoksissa käytetään hotelleja, joissa on poikkileikkaukseltaan 200 mm: n analogeja. Teollisuuslaitoksissa - 300 mm.
3. Mökit, talot ja mökit yhdelle perheelle sopivat putket, joiden halkaisija on 50 mm.

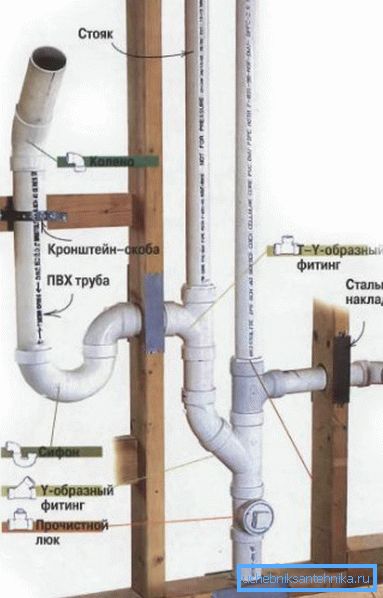

Muoviputken kokoonpano jätevedelle on erittäin yksinkertaista. On vain tarpeen lisätä yksi elementti toisen pistorasiaan kumirengas. Ei ole välttämätöntä minttua ja kiiltoa nivelten yli.

Kiinnitä huomiota! Kun sileää päätä ei ole asetettu pistorasiaan, lämmitä se kaasuliesi tai harjaa se saippualiuoksella. Älä kuumenna tai sulaa muovia.

Kun asennat jätevedet omin käsin omassa kodissasi, harkitse putkilinjan kaltevuutta ja sen pohjan syvyyttä.

1. Kaltevuus riippuu järjestelmän kyvystä itse puhdistaa ja nesteen virtausnopeuteen. Yleisissä viemäriverkostoissa, jos virtausnopeus on optimaalinen (0,7 / 1 m / s), kaltevuus on 1 cm 1 metrin pituudelta.
2. Suositeltava putkenlaskun taso on 0,7 / 0,9 m talon uloskäynnissä, jonka jälkeen syveneminen on kaltevuussuunnassa (vähintään 1 metri septisen astian sisäänkäynnin, säiliön tai kaivon sisään).

putkityöt

Putkistoissa voit käyttää erilaisia ​​muovisia putkia.

1. Polyeteenianalogeilla (kansainvälinen nimitys PE) on 6/10 kgf / cm3. Niiden minimilämpötila on -20 °. Siksi tuotteita voidaan käyttää sekä ulkoisiin että sisäisiin vesijärjestelmän osiin.
2. Ristisilloitetusta polyeteenistä (PEX) valmistetuilla tuotteilla on korkea lujuus ja parannetut lämpötilaominaisuudet.
3. PVC-analogeilla on korkeat työominaisuudet, niiden hinta on suhteellisen alhainen.
4. Alumiiniputket (PEX / AL / PEX) pitävät paineen tasoilla jopa 10 bar. Sopii kuuman veden järjestämiseen, koska säilytä lämpötila + 95 °: ssa.

Muoviputken asennuksen tärkein edellytys on käyttää lyhyitä solmuja, joiden jäykkyys on lisääntynyt vähintään. Järjestelmän on oltava mahdollisimman joustava. Pieni määrä yhdisteitä vähentää vuotoriskiä.

Kiinnitä putket muovista alustaan, jotta ne ovat pidikkeitä ja siirrettäviä tukia.

Kun yhdistetään metalli- ja muovielementtejä, käytetään irrotettavia liitososia, joiden sisällä on metalliesineitä.

Ilmanvaihto, kaasun syöttö ja lämmitys

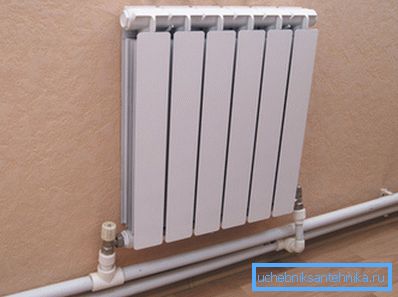

Lämmitysjärjestelmää asennettaessa muovielementeillä on useita etuja.

1. He palvelevat jopa 50 vuotta, mutta eivät korrodoi.
2. Sisäseinien sileyden vuoksi putki ei aiheuta melua, kun jäähdytysneste virtaa sen läpi.
3. Järjestelmä ei laske kalkkikiveä.
4. Muovilla on alhainen lämmönjohtavuus, joten materiaali jäähtyy hitaammin kuin metallissa.
5. Materiaali kestää lämpötilan muutoksia ja hydraulisia iskuja.

Lämmitysjärjestelmille sopivat alumiiniputket PE, PVC, PP. Viimeiset analogit ajan mittaan voivat menettää alkuperäisen muodonsa niillä on suuri juoksevuus. Tämän perusteella PP-putket on kiinnitettävä useammin.

Lämmitys muoviputket on liitetty liitososiin tai juottamiseen. Jotta se ei pilaa seinänpäällystettä, sinun on asetettava järjestelmään riittävä määrä kompensaattoreita.

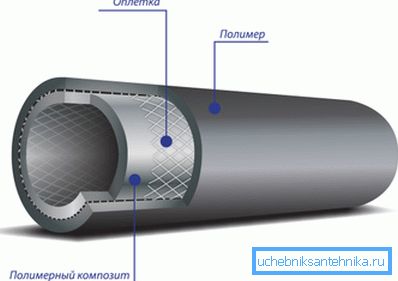

Viime aikoina kaasuputkissa on käytetty polyeteeniputkia.

1. Niillä on korkea ulkoinen ja kemiallinen vaikutus.
2. Tällaiset tuotteet ovat muovisia ja samalla kestäviä. Niiden asennus on kätevää ja mahdollista alueilla, joilla on ankara ilmasto.
3. Muovituotteet eivät tarvitse lisäsuojaa ennen kuin laitat sen maahan kestävät sähkökemiallisia vaikutuksia.
4. Muovia käytetään vain maanalaiseen asennukseen. Kaasuverkon rakentaminen ja sisäinen johdotus tehdään metalliputkilla.

Kiinnitä huomiota! PE-putkien käyttö kaasuputkijärjestelmissä on kielletty alueilla, joilla talven lämpötila on -45 ° tai seisminen aktiivisuus voi ylittää 6 pistettä. Niitä ei voida käyttää palavien kaasujen kuljettamiseen korkeapainejärjestelmissä (I- ja II-luokka).

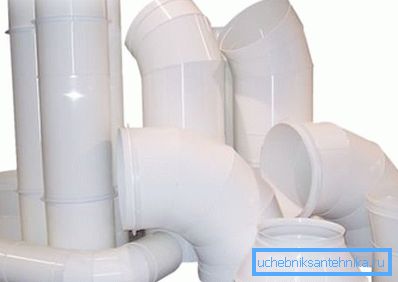

Toinen muovituotteiden käyttöalue on ilmanvaihtojärjestelmä. Ne takaavat teknisen verkon luotettavuuden ja niillä on pitkä käyttöikä. Kun asennat järjestelmän lähellä tuuletusaukkoa, pääputki on asennettu. Eronneista muista elementeistä, joiden halkaisija on yleensä 100/160 mm.

Usein epämiellyttävän tuoksun estämiseksi tällainen kanava on varustettu tuulettimella. Toisin sanoen luodaan pakotettu ilmanvaihto, joka takaa maksimaalisen ilmanvaihtokurssin.

johtopäätös

Muoviputket jätevesi-, vesi- ja kaasuputkijärjestelmiin, ilmanvaihdolla on erilaisia ​​ominaisuuksia. Siksi voit helposti valita tuotteita, jotka sopivat parhaiten käyttöolosuhteisiin. Tämän artikkelin video täydentää sen tietoja.
