Mitkä putken halkaisijat valitsevat lämmitykseen: kuvaus

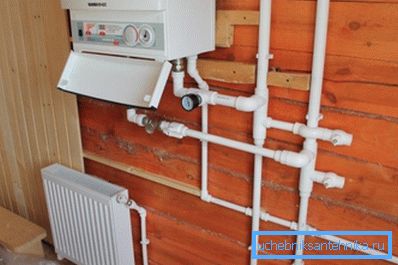

Kun käytät lämmitystä asunnossa tai omakotitalossa, käytettyjen putkien materiaalin lisäksi niiden osien mitat on otettava huomioon. Ne määrittävät kulkevan nesteen määrän tietylle aikayksikölle, joka vaikuttaa merkittävästi koko rakenteen suorituskykyyn. Keskustelemme tarkemmin siitä, miten tämä indikaattori löytyy.
Putkilinjan poikkileikkauksen ja siinä olevan paineen kapasiteetin välinen suhde
Aluksi kannattaa hävittää myytti, että mitä paksumpi putki, sitä voimakkaampi jäähdytysnesteen virtaus siinä. Kun halkaisija on liiallinen, paine järjestelmässä voi pudota siinä määrin, että talon lämmitys ei tule kokonaan. Tämän estämiseksi lue seuraava taulukko, jossa luetellaan yleisimmät putkimaisen tuotteen jäähdytysnesteen parametrit:
| Näytä putki | Kulutus, m3/ h | Nopeus, m / s | Päähäviö, m / 100 m |
| Teräs uusi 133? 5 | 60 | 1,4 | 3.6 |
| Teräs vanha 133? 5 | 60 | 1,4 | 6,84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110? 8,1 (SDR 13,6) | 60 | 2,41 | 4,8 |
| Teräs uusi 245? 6 | 400 | 2.6 | 4.3 |
| Teräs vanha 245? 6 | 400 | 2.6 | 7 |
| PE 100 225? 13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225? 16,6 (13,6 SDR) | 400 | 3,85 | 4,8 |
| Teräs uusi 630? 10 | 3000 | 2,85 | 1,33 |
| Teräs vanha 630? 10 | 3000 | 2,85 | 1,98 |
| PE 100 560? 33,2 (SDR 17) | 3000 | 4,35 | 1,96 |
| PE 80 560? 41,2 (13,6 SDR) | 3000 | 4,65 | 2,3 |
| Teräs uusi 820? | 4000 | 2,23 | 0,6 |
| Teräs vanha 820? 12 | 4000 | 2,23 | 0,87 |
| PE 100 800? 47,4 (SDR 17) | 4000 | 2,85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4000 | 3 | 0,69 |
Valintatoiminnot
Miten valita putken halkaisija lämmitykseen? Katsotaanpa alussa kuvaamalla.
kuvaus
Lämmitykseen käytettävien putkien halkaisijan valinta määräytyy seuraavien ominaisuuksien perusteella:

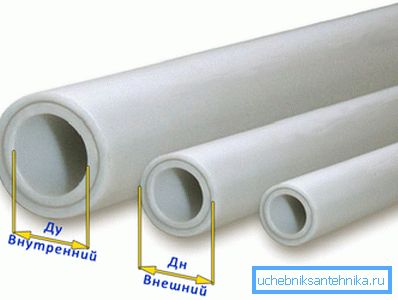

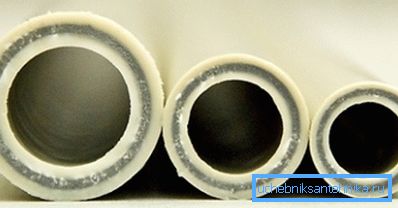

- Sisäseinien välinen etäisyys - putken sisähalkaisija. Tämä on tärkein indikaattori, joka osoittaa tulevan suunnittelun läpikulun.
- Ulkoseinien välinen etäisyys - ulkohalkaisija. Se luokitellaan seuraavasti:
| luokka | Parametri, cm |
| pieni | 0,5-10,2 |
| keskimääräinen | 10,2-40,6 |
| suuri | 40,6 tai enemmän |
- Ehdollinen kulku. Kappaleen arvo on pyöristetty ja muunnettu tuumayksiköiksi.

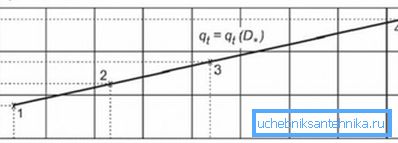

Ulko- ja sisähalkaisijoiden välinen ero on tuotteen seinämän paksuus, joka vaikuttaa putkilinjan lämmönsiirtoon.
Vähemmän tai enemmän
Laskelmien jälkeen arvot voivat kestää tietyn alueen, missä suunnassa on parempi poiketa: suurempaan tai pienempään suuntaan?
Asiantuntijat uskovat, että on järkevämpää käyttää pientä osaa useista syistä:
- Putkilinjassa on pienempi määrä jäähdytysainetta, joka on lämmitettävä. Siten lämmitysjärjestelmän käyttökustannukset pienenevät.
- Helpompi tehdä asennus käsin.
- Pienemmät kustannukset ohuista putkista itseensä verrattuna paksumpiin näytteisiin.
Ohje: sinun ei pidä aliarvioida laskelmien tuloksia, koska se vähentää merkittävästi lämmitysjärjestelmän tehokkuutta ja tekee siitä erittäin meluisan.
On pidettävä mielessä, että ihanteellinen nopeus on välillä 0,3 ja 0,7 m / s.
Laskelmien suorittaminen
Jotta voisimme ymmärtää prosessin ytimen, pidä sitä esimerkkinä siitä, että löydetään optimaalinen poikkileikkaus 20 m: n huoneessa oleville lämmitysputkille.2.
Ohje on seuraava:
- Ensinnäkin löydämme tarvittavan lämmönsiirron ilmaisimen. Jos seinillä on eristys, ja katot eivät ylitä kolmea metriä, niin joka kymmenen neliömetriä kohti tarvitaan 1 kW lämpötehoa. Korvaa versio ja hanki 2 kW.
- Seuraavaksi lisätään tarvittava kaksikymmentä prosenttia varausta, joka lopulta antaa meille 2,4 kW.
Vihje: On suositeltavaa käyttää laskinta online-laskelmia tehtäessä. Tällainen ohjelma voi merkittävästi yksinkertaistaa tehtävää ja välttää tyypillisiä virheitä.
- Jos huoneessa on ikkunoita, lisää sama määrä paristoja, joiden kapasiteetti on vähintään 1,2 kW. Yleensä ne sijoitetaan suoraan ikkunan aukkojen alle.
Tärkeää: tehon arvo voi kestää enemmän, mutta ei missään tapauksessa vähemmän, koska järjestelmä ei selviydy sen tehtävästä.

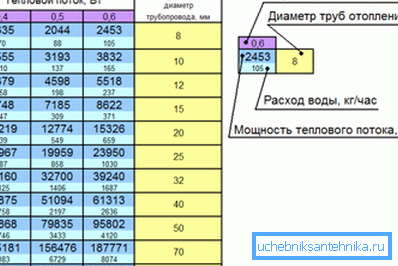

- Sisäisiä halkaisijoita sisältävässä taulukossa on saatu tehoarvo 2400 W. Siellä nähdään, että kahdeksan millimetrin läpimittaiset putket soveltuvat tietylle lämmitysjärjestelmälle. Nesteen nopeus on 0,6 m / s, virtausnopeus 105 kg / h ja tarkka lämpöteho 2453 wattia.
On myös mahdollista käyttää putkia, joiden halkaisija on kymmenen millimetriä, jäähdytysnesteen nopeus laskee 0,4 m / s: iin, virtausnopeus nousee 110 kg / h ja kapasiteetti nousee 2555 W.
johtopäätös
Putken halkaisijan valinta lämmitykseen on erittäin tärkeä tehtävä, ja koko järjestelmän suorituskyky riippuu tämän vaiheen oikeellisuudesta. Liian suuret tuotteet voivat lopettaa toimintojensa suorittamisen kokonaan, ja liian ohuet toimivat epätarkasti ja meluisasti (ks. Myös artikkeli Putkien ulkohalkaisija - kaikki mitä sinun tarvitsee tietää koosta).
Siksi on otettava huomioon kaikki yksityiskohdat laskettaessa ja tekemällä valintoja, jotta saavutetaan suurin vaikutus. Artikkelissa esitellään kaikki tarvittavat tiedot.
Esitetyssä videossa voit tutustua lisämateriaaleihin, jotka liittyvät suoraan tarkasteltavaan aiheeseen. Ole varovainen laskettaessa!
