Mitkä ovat veden putket: mitat, liitäntätyypit, luokitus

Yleensä vastaus kysymykseen, millaisia ​​vesiputkia voi olla, voi kuulostaa erilaiselta - kaikki riippuu siitä, mitä parametreja ne luokitellaan. Niiden luokittelu voidaan kuitenkin jakaa pinnan eristyksen tyypin mukaan poikkileikkausprofiilin mukaan liitosmenetelmän mukaisesti koon ja tietenkin sen mukaan, mistä materiaalista ne tehdään.

Yritämme antaa sinulle nämä tiedot nyt ja tuoda myös huomiota tämän artikkelin videoihin.

Luokittelun tyypit

mitat

Huom. Koko voidaan myös määrittää ja poikkileikkausprofiili. Se voi olla vain pyöreä, mutta myös soikea, suorakulmainen, neliö ja jopa kolmiomainen tai romboottinen.

• Vesiputken perusgeometrinen parametri on sisäinen halkaisija, joka määrittää läpivirtauksen ja siten myös nesteen kuljetuksen voimakkuuden.. Ulkoinen halkaisija riippuu seinämän paksuudesta ja tämä vaikuttaa suoraan viestinnän kykyyn kestää tämä tai että paine sisä- tai ulkopuolelta ja kuljetetun nesteen lämpötila voivat myös riippua tästä parametrista.
• Mutta useimmissa tapauksissa, jos kysyt, mitkä putket valitaan vesihuoltoon, sinut kutsutaan Duiksi tai DNiksi - Tämä lyhenne tarkoittaa ehdollisen väylän halkaisijaa, ja tämä indikaattori ei ole koskaan koskaan (harvinaisia ​​poikkeuksia lukuun ottamatta) yhtenevä sisäisen osan kanssa.
• Esimerkiksi DN 150 tai DN 150 voi olla putkessa, jonka ulkohalkaisija on 159 mm, mutta yhdessä tapauksessa seinämän paksuus on 8 mm ja toisessa - 5 mm, eli sisäinen välys on 143 mm ja 149 mm, mutta ehdollinen kulkee 150 mm. Sammutusventtiilit luokitellaan samalla tavalla, ja kaikkea säätelee GOST 28338-89: n normit.

Huom. Teräsputkien valmistus suoritetaan vakiomuotoisella ulkohalkaisijalla ja se, että seinän paksuus kompensoi paineen nousun tarpeen. Täten ehdollisen ja todellisen kulun välinen ero.

yhdiste

Vesiputkien liittämismenetelmä riippuu suoraan materiaalista, josta nämä yhteydet tehdään. Esimerkiksi polymeerit yhdistetään lämpökäsittelyllä ja liimauksella käyttäen erilaisia ​​kytkentöjä, kiinnikkeitä ja sovittimia - tässä kenties laajin valinta.

Metallit yhdistetään sähkö- ja kaasuhitsauksella, juottamalla, valuamalla sekä nippeilla. Betoni, raudoitettu betoni ja asbesti on yhdistetty homogeenisilla liittimillä liimaa ja sementtilaastia sekä erilaisia ​​kumitiivisteitä käyttäen.

eristys

Kaikki putkistot, joita käytetään putkistoon, voidaan luokitella eristyksen tyypin mukaan, joten ne voivat olla ilman sitä, ne voidaan vahvistaa, hiekkasementtiä (betonointia) ja polyuretaanivaahtoa.

Jälkimmäistä lämpösuojelutapaa voidaan kutsua yleisimmäksi, eikä tämä koske ainoastaan ​​Venäjän federaatiota vaan koko maailmaa. Lisäksi LVI-kommunikaatiota voidaan eristää omin käsin käyttämällä vaahdotettua polyeteeniä, lasia ja basaltivillaa, vaahtomuovia ja suulakepuristettua polyeteenivaahtoa tähän tarkoitukseen.

Materiaaliluokitus

teräs

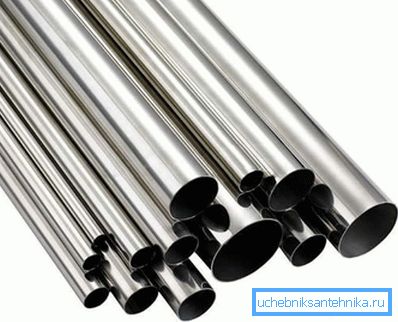

Tällä hetkellä teräs on yleisimpiä tällaisen viestinnän materiaaleja, mutta se voi olla tavallisia, ruostumattomia, sinkittyjä, kromattuja ja nikkelipinnoitettuja vesiputkia. Ensimmäinen vaihtoehto on halvin ja se on myös levinnyt laajemmin, ehkä sen alhaisen hinnan vuoksi.

Putkilinjan musta putki on kuitenkin korroosiota, joten sen käyttöikä on paljon pienempi kuin suojattujen viestintöjen käyttöikä. Lisäksi rautametallien avulla eri orgaaniset yhdisteet voivat kerääntyä itselleen - yleensä ne ovat sisäseinien leviä, mikä lopulta vähentää läpäisevyyttä.

Mikä tahansa edellä lueteltujen korroosionestopäällysteiden avulla vältetään korroosiota ja orgaanisten muotojen lisääntymistä sisäpuolelta, mutta tämä lisää merkittävästi niiden kustannuksia.

Tästä syystä tämäntyyppiset viestinnät esiintyvät useimmiten yksinoikeudella tai erikoistuneissa yrityksissä, esimerkiksi kromattuja vesijohtoputkia voidaan käyttää myös koristeellisena koristeena - tämä voi olla avoin pesuallas, lämmitysvaihto, erilaiset täyteaineet ja varusteet.

Kuten aiemmin mainitsimme, GOST 28338-89: n mukaan teräsputkilla on vakio ulkohalkaisija, mutta ne ovat sallittuja poikkeamia. Niinpä, kun poikkileikkaus on enintään 48 mm, tämä toleranssi voi olla enintään 0,5 mm, ja poikkileikkaukseltaan 60 mm - 114 mm sallitaan 1 mm: n ero. Mainitsimme myös, että sisähalkaisija riippuu seinien paksuudesta, joten tämän parametrin mukaisesti ne on jaettu valoon, tavalliseen ja vahvistettuun.

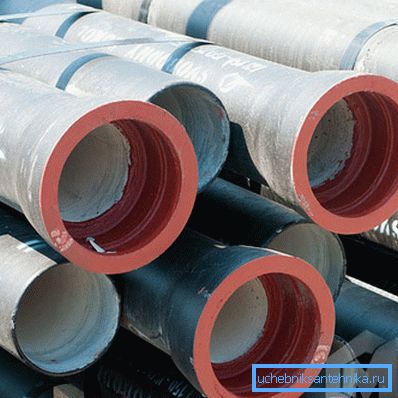

Valurauta

Valurauta on valmistettu rautasta, jossa on paljon hiiltä, ​​joten se ei ruostu, sillä on suuri lujuus, mutta samalla se on hyvin hauras ja sillä on suuri massa. Mutta nyt on kehitetty täysin uudenlainen valu - tämä on pallomainen valurauta.

Tässä tapauksessa seokseen lisätään hiiltä sisältävää grafiittia, vain se sekoitetaan magnesiumiin ja käsitellään lämpökäsittelyllä, minkä jälkeen hiili ottaa pallomaisen muodon, siis metallin nimen.

Tällaisella seoksella on suurempi lujuus ja se ei ole niin hauras kuin me kaikki tavoittelimme sitä. Lisäksi putkea voidaan valmistaa sinkkipinnoitteella, joka parantaa jo hyviä korroosionesto-ominaisuuksia sekä bitumin tai polymeerin eristystä.

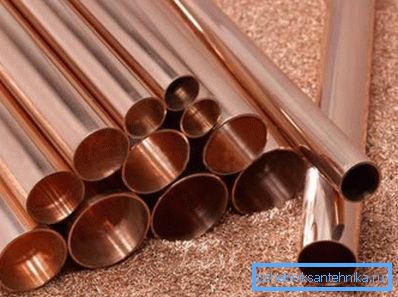

kupari

Kupariputket ovat erittäin hyvät sisäisille ja ulkoisille vesijohdoille, niiden tekniset ominaisuudet (sisäinen ja ulkoinen halkaisija, pituus, seinämän paksuus) on säädetty GOST 52318-2005 mukaisesti.

Ilmastollisten olosuhteiden haitalliset vaikutukset (kosteuden muutokset, lämpötilan muutokset) sekä erilaiset aggressiiviset aineet (liuottimet, hapot, öljytuotteet jne.) Eivät vaikuta tällaiseen viestintään käytännössä, minkä vuoksi ne on toivottavaa asentaa eri teollisuusyrityksiin.

Kupari ei pelkää ruostumista, joten tällainen ulkoasu pysyy huoneessa jo vuosia, ja sitä voidaan tehdä sekä ulkoisena että sisäisenä versiona. Kupariviestinnän suurin haitta on suhteellisen korkea hinta - tällaiset vesiputket ovat kalleimpia.

polymeerit

Alhaisen ja korkean paineen putkiin käytetään useimmiten polymeerikomponentteihin perustuvia putkia - ne ovat halvin, kätevä asentaa (liittyä) ja ovat melko halpoja.

Niiden joukossa ovat seuraavat materiaalit:

• PVC on polyvinyylikloridi, jota kutsutaan myös vinylloplastiseksi. Sitä voidaan käyttää paitsi alhaisille, myös suurpainekommunikaatioille.
• HDPE - matalapainepolyeteeni. Sitä käytetään usein yksityisellä sektorilla keskitetyn vesihuollon käyttöönottoon sekä hydrohoressien ja uppopumppujen liittämiseen kaivoihin ja kaivoon.
• LDPE - korkeapaineinen polyeteeni. Käytetään ulkokäyttöön.
• PP tai PPR (PPR) - polypropeeni. Sitä voidaan käyttää vesihuollon ja lämmityksen sisäisen viestinnän jakeluun.
• PEX - silloitettu polyeteeni. Tällaisia ​​vesijohtoputkia voidaan käyttää sisäisiin vesi- ja lämmitysjärjestelmiin.
• PB - polybutyleeni. Sisäinen viestintä.
• MP - metalli-muovi. Polypropeeni, alumiinifoliosta. Sitä käytetään sisäisiin vesihuoltojärjestelmiin ja lämmitykseen.

johtopäätös

Kotiviestinnässä opetus mahdollistaa minkä tahansa edellä mainitun materiaalin käytön. Useimmiten käytetään kuitenkin polyeteeniä, polypropeenia ja hieman vähemmän metallia.
