Mitkä ovat lämmitysputket ja niiden asennus

Materiaalista riippuen kaikki lämmitysputket voidaan jakaa kolmeen suureen ryhmään: metalli, asbestisementti (krysotiilisementti) ja polymeeri, vaikka kussakin luokassa on omat lajikkeet ja ominaisuudet sovelluksessa. Kukin luetelluista tyypeistä voi olla enemmän tai vähemmän sopiva tavalla tai toisella, joka sovitetaan yhteen asennuspaikan ja -menetelmän, paineen ja tietenkin asiakkaan toiveen kanssa. Meillä on mahdollisuus keskustella tällaisten rakennemateriaalien yleisistä ominaisuuksista.

Viestintämateriaalit

metalli

• Lämmitysjärjestelmissä, joissa on paineita, käytetään eri metallien putkia, joista voidaan kutsua mustaa ja ruostumatonta terästä, valurautaa, kuparia ja alumiinia.
• Merkityksellisiä ovat myös kahden materiaalin yhdistelmät, esimerkiksi teräs-alumiini tai teräs-kupari tai bimetaali.
• Jos puhumme voimasta, niin ensinnäkin tulee varmasti teräs, lämmönjohtavuus - alumiini ja käytännöllisyys - bimetallijärjestelmät.
• Mittareita ei käytetä moottoriteille ja ääriviivoille - tässä voidaan käyttää mustaa ja ruostumatonta terästä, valurautaa ja kuparia. Kaikilla näillä materiaaleilla (lukuun ottamatta ruostumatonta terästä) on yksi vakava haittapuoli asbestisementille ja polymeereille - alttius korroosiolle tai hapettumiselle.

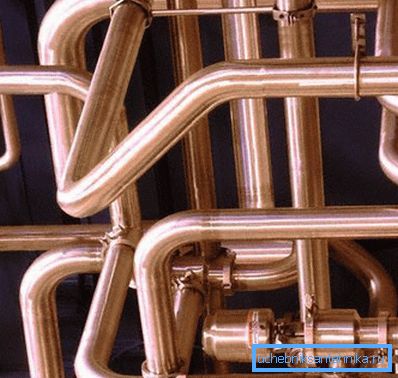

• Kuitenkin, jos puhumme runkoputkista, siellä esiintyy useimmiten mustaa terästä ja valurautaa, ja kuparia käytetään enemmän tiloihin, varsinkin kun sen hinta on melko korkea.

HUOM! Erittäin tehokas, erityisesti maalaistaloissa, ilman lämmittäminen putkien läpi, mikä on mahdollista buleryanin kaltaisissa uuneissa. Itse uuni on erittäin taloudellinen polttoaineen jälkipolttamisen vuoksi, ja korkeat lämmönsiirtokertoimet saavutetaan sen ympärille kietoutuneiden teräsputkien ansiosta.

Asbestisementti

Edullisimmilla lämmitysverkoilla voidaan nimittäin kutsua krysotiiliputkea - se ei vaadi voimakasta eristystä, koska sillä on riittävän alhainen lämmönjohtavuus, ja sen muodonmuutosnopeus kuumennettaessa on 12 kertaa pienempi kuin teräksen, joten asennusta, kalliita kompensoivia kytkin. Koostumuksensa vuoksi asbestisementti ei muodosta orgaanisia kasvuja, joten läpäisevyys tai hydraulinen vastus käytännössä ei vähene siellä.

Samanaikaisesti asbestisementtiputkia koskevassa ohjeessa todetaan niiden hauraus (vahvistuksesta huolimatta) - he pelkäävät voimakkaita iskuja ja joltsia kuljetuksen aikana. Tällaisia ​​putkilinjoja asennettaessa on pakollista suorittaa kaksi visuaalista tarkastusta - yksi sen jälkeen, kun se on purettu kaivannossa, ja toinen - laskeutumisen jälkeen. Telakointi suoritetaan käyttämällä homogeenisia kytkimiä, joissa on kumitiivisteet.

Technopolymers

• Polymeeriputkia on viime vuosina käytetty yhä useammin lämmitysjärjestelmiin tai niiden piireihin, jotka korvaavat yhä useampia metalliesineitä.
• Ehkäpä osa tällaisesta suosioista liittyy siihen, että ne on helppo koota omin käsin, mitä monet omistajat käyttävät, mikä säästää rahaa houkuttelemalla asiantuntijoita (hitsaajia).
• Polymeerit ja polypropeeni kuuluvat polymeeriluokkaan, mutta puhumme tästä yksityiskohtaisemmin alla.

Huom. Aineiston täydellisen nimen sijasta voit usein löytää sen lyhenteen. Siten polyeteeniä kutsutaan HDPE / LDPE: ksi tai yksinkertaisesti HDPE / LDPE: ksi (vastaavasti alhainen ja korkea paine), HDPE / LDPE (kansainvälinen versio) ja polypropeeni PP tai PPR (kansainvälinen versio).

Yleiskatsaus polymeerituotteisiin

Polyeteeni ja metallimuovi

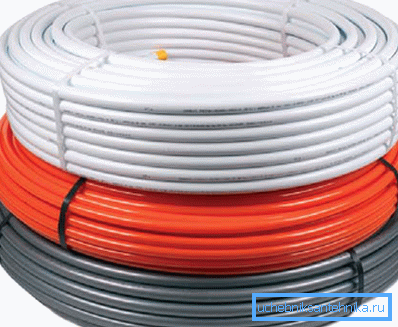

Polyeteeniputkien joukossa olemme ensisijaisesti kiinnostuneita LDPE: stä (silloitetusta PE: stä) ja metallipohjaisesta laminaatista - niitä ei käytetä patteripiireissä, mutta ilman niitä voidaan tehdä ilman lattialämmitysjärjestelmää.

• Tätä tarkoitusta varten voidaan käyttää ristisidottua PE: tä, jonka halkaisija on 16 mm - nimellispaine on tällöin sallittu 10 bar: iin asti, ja suurin käyttölämpötila on jopa 110 ° C.
• Tällaiset ominaisuudet viittaavat siihen, että putkia voidaan käyttää minkä tahansa erillisen kattilan kanssa ja vaikka jäähdytysneste toimitetaan keskitetystä lämmityksestä.

Kiinnitä huomiota! Tämä järjestelmä voidaan toteuttaa vain itsenäisellä lämmityksellä. Lämmin lattian liittäminen yhteiseen paristoon merkitsee sitä, että naapurit saavat riskin ja tyytymättömyyden.

• Tällaisen polymeerin haittana voidaan kutsua sen riittämätöntä jäykkyyttä - kuten on tunnettua, ääriviiva asetetaan kytkimelle, jonka jälkeen se kaadetaan toiseen laastiker- rokseen ja jos putkea ei täytetä vedellä tällaisen toimenpiteen aikana, niin se voidaan muuttaa.
• Alustalle kiinnittäminen suoritetaan erityisillä nauhakleikkeillä, joiden avulla on kätevää kestää tietty päällystysvaihe ja etäisyys seinämästä siten, että sen alla oleva sokki ei aiheuta vahinkoa.

Samalla menestyksellä lattialämmitykseen käytetään metallipohjaista laminaattia, ja useimmat putkimiehet pitävät parempana PE-materiaalia - on helpompaa sijoittaa se ja lisäksi metallipohjaisen laminaatin hinta on jonkin verran pienempi kuin LDPE.

• Tällaisessa putkessa on kolme pääkerrosta - LDPE: n sisäinen, alumiinifolion keskimmäinen ja ulkoinen - HDPE: n. Kaikki ne on liimattava (laadukkaita tuotteita varten).
• Jos tarvitaan teräviä mutkia, joita ei voi välttää käärmeen asettamisessa, putkelle laitetaan teräsjousi (20-25 cm), jonka sisähalkaisija on useita millimetrejä suurempi kuin putkiosuus, eli 18-20 mm.
• Tämä jousi työnnetään taivutuspaikan paikalleen ja vähitellen, kuten se on asetettu, sitä työnnetään eteenpäin loppuun asti.
• Kun lämmitysputkeen on asennettava kiinteä lämpömittari, sitä ei tehdä lattialla, vaan jakelusolmussa, joka on useimmiten upotettu seinään.

Suositut mallit

Jotta voisit selvittää, mitkä tuotteet sopivat lämmitysjärjestelmään ja mitkä eivät, alla oleva taulukko auttaa:

PPR-yhteenveto

Jäähdytyspiirien osalta (mukaan lukien tämä voi olla yksiputkinen lämmitysjärjestelmä) käytetään polypropeenin RN20 ja RN25 muunnoksia, vaikka jälkimmäinen on tarkoitettu pääasiassa tällaisiin tarkoituksiin.

Tosiasia on, että kuten yllä olevasta taulukosta näet, RN20: n käyttölämpötila saavuttaa 80 ° C, ja konvektiokattilan optimaalinen tila on 60-80 ° C, joten tässä ei ole rikkomuksia.

Mutta silti, jos luulet, että piirin työ- (vakio) lämpötila ylittää 80 ° C, voit tietysti käyttää RN25: ää.

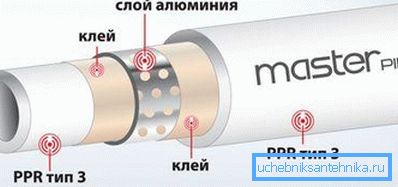

Huom. RN 25: ssä alumiinifolio ei sijaitse seinän keskellä, mutta lähempänä pintaa ja tämä häiritsee hitsaustyötä. Siksi voit poistaa sen vetämällä parranajokoneen yläkerroksen ja kalvon. On myös huomattava, että lämmitysputken laskutermostaatin patteripiirit voidaan asentaa mihin tahansa sopivaan paikkaan.

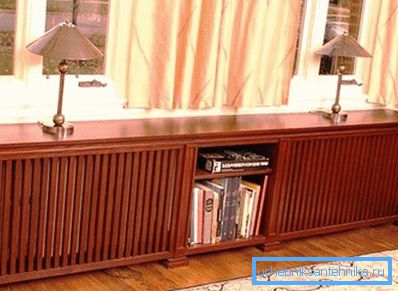

Jos olet kiinnostunut lämmitysjärjestelmän sulkemisesta, niin voit ostaa kaupasta tai tehdä itsesi, kuten ylimmässä valokuvassa, koristeelliset säleiköt, jotka peittävät paitsi lämpöpatterit, mutta (tarvittaessa) ja putket. PPR on kiinnitetty seinään metallikannattimilla tai muovileikkeillä.

johtopäätös

Jos päätät asentaa PPR: n seinään - hyvät ja huonot puolet ovat ilmeisiä, vaikka teknologisesti se ei ole merkitystä piirille. Tässä etuna on se, että putki poistetaan vain näkymästä, mutta sillä ei ole lämpöhäviötä. Mutta negatiivista puolta on vaikea soittaa, paitsi että työvoiman intensiteetin kasvu piirin asennuksen aikana. Tämän artikkelin video auttaa ymmärtämään tätä ongelmaa tarkemmin.
