Miten yhdistää polypropeeniputket tehokkaasti ja

Nykyaikaiset menetelmät mahdollistavat PP-elementtien avulla kestävät ja luotettavat tekniset verkot, jotka eivät ole korroosiota. Tässä tapauksessa on tärkeää tietää, miten polypropeeniputket on kytketty.

Ne voidaan asentaa kierteillä tai hitsatuilla liittimillä.

Pariliitostavat

Korkealaatuinen PP-putkien liittäminen on mahdotonta ottamatta huomioon niiden seinämän paksuutta.

Alla on ohutseinäiset tuotteet, jotka on yhdistetty kierteitetyillä varusteilla.

1. PN-10-merkkiset putket kylmän veden syöttöön (käyttölämpötila + 20 °) tai ”lattialämmityksen” järjestelmiin (enintään + 45 °).
2. Analogit PN-16, joita käytetään kylmän veden syöttämiseen lisääntyneellä paineella tai lämmitysjärjestelmissä, joissa on alhainen paine.

Hitsaus on paras vaihtoehto seuraavissa tapauksissa.

1. Jos do-it-yourself mate universaaliputket PN-20. Nämä tuotteet kestävät +80 °: n työympäristön lämpötilan.
2. Kun alumiinifolioituneet putket on liitetty PN-25: ään. Tämä tuote on suunniteltu kuumavesisäiliöihin ja lämmitysjärjestelmiin. Se säilyttää veden tai jäähdytysnesteen lämpötilan + 95 °: ssa.

Kiinnitä huomiota! Polypropeeniputkia on helppo liittää, niin suosittuja. Voit liittää ne ilman erityistä saniteettikoulutusta.

Telakointi ilman lankaa

Muoviputket voidaan liittää ilman juottamista puristinliittimillä, puristussovelluksilla tai uusimmilla belgialaisilla työntöosilla, jotka on kiinnitetty itse.

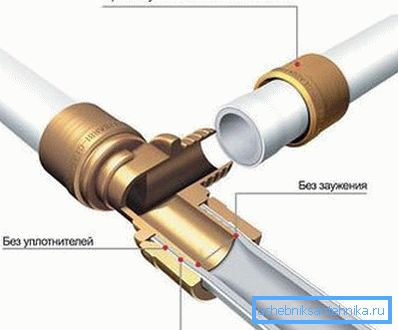

1. Puristuselementit tarvitsevat vain kaksi avainta. Ennen kuin liität HDPE-putken polypropeeniputkeen, on huomattava, että puristusliittimet ovat luotettavampia. Ne luovat taatun tiiviin yhteyden. Heidän kanssaan työskentelemiseen tarvitaan kuitenkin erityinen työkalu.
2. Työntölaitteeseen tarvitaan vain kalibraattori ja leikkuri.. Ne on valmistettu PVDF: stä, joka on ympäristöystävällinen ja kestävä materiaali. Elementtien tiivistämiseen käytetään EPDM-renkaita, jotka ovat luotettavimpia. Tällaisten varusteiden hinta on melko korkea, mutta ne ovat sen arvoista.

Kierreliitännät

Ensinnäkin siitä, miten liitetään polypropyleeniputkia irrotettavilla elementeillä.

On mahdotonta leikata langoja omalle putkellesi. Siksi tarvitset kierteitetyt liitokset silmukointia varten. Liitosten tiiviyden varmistamiseksi tarvitaan myös teflon-teippiä (fum-tape) ja tiivisteitä.

Kierreliittimien tyypit

1. Kytkimet, joissa on sama kierre molemmissa päissä.
2. 90 ° ja 45 ° neliöt, joissa on korkki.

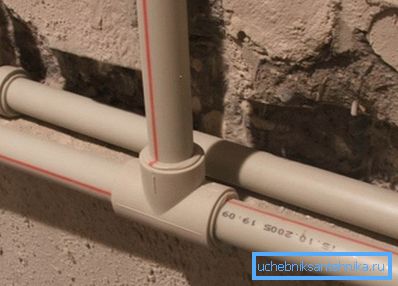

3. Kolminkertaiset neliöt ja teet, joiden halkaisija on sama. Niissä voi olla ulkoinen tai ulkoinen kierre.
4. Risteykset.
5. Virityskanta.
6. Satulat haarautuvaan verkkoon.
7. Yhdistetyt liittimet, joissa on ulkoinen ja naaraskierre sekä myös korkkimutterit.
8. Sovittimet, joissa on ulkoinen veistos kuin DG.
9. Yhdistetyt neliöt 90 °: ssa, ulkoiset ja ulkoiset kierteet sekä korkki.
10. Yhdistetyt teet, joilla on sama rakenne.
11. Laatat putkityökalujen kiinnittämiseen.
12. Hyvin kulkevat vesiliittimet.
13. Palloventtiilit, kulma ("amerikkalaiset") tai suorat.

Ohjeessa sanotaan, että putkien kiinnittäminen näihin elementteihin on erittäin helppoa. Sinun tarvitsee vain pakata fum-teippi esille ja ruuvaa sitten liitos putkeen.

Docking-elementit eri materiaaleista

Hieman siitä, miten metalliputki liitetään polypropeeniin.

1. Tätä varten tarvitset erityisiä sovittimia. Niiden toinen pää on suunniteltu juotettavaksi muovielementillä, ja toisessa on kierre, joka on liitettävissä metallikomponenttiin.

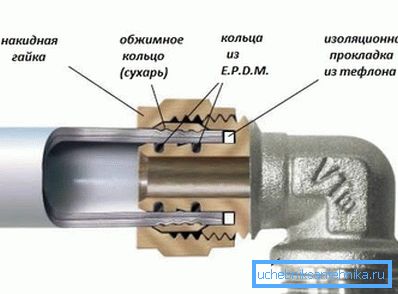

2. Käytetty ja kokoontaitettava liitäntätyyppi. Tämä niin sanottu "amerikkalainen" on sovite, jossa on metallilevy ja korkkimutteri tai PP-liitos ja korkki.

Kiinnitä huomiota! Paras vaihtoehto on käyttää elementtejä, joissa on nikkeliä päällystettyjä messinkisivuja metalliputkien siirtymistä varten. Liittimet tulee ruuvata pitkällä avaimella. Saniteettilaitteissa ei tulisi käyttää muovikierteisiä siirtymiä.

Hitsausmenetelmä

Hitsautunut yhdistelmä all-in-one. Kahden elementin sivujen yhdistämisen aikana niiden makromolekyylit tunkeutuvat keskenään yksityiskohtiin ja yhdistyvät niihin. Toisin sanoen, diffuusioprosessi.

Siksi tällaista hitsausta kutsutaan diffuusiohitsaukseksi.

1. Tuotteissa, joiden poikkileikkaus on alle 63 mm, käytetään pistoketyyppistä hitsausta.
2. Analogeille, joiden halkaisija on yli 63 mm, käytetään hitsaustyyppiä.

Pistohitsauksen prosessi

Ennen kuin liität polyeteeniputket tai PP-analogit, sinun on valmisteltava työkalut ja materiaalit.

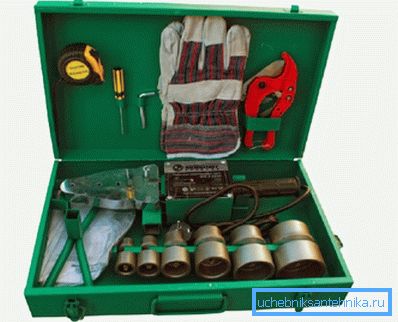

1. Juotin (rauta) muovituotteille, metalli- tai erikoisleikkuri, mittanauha ja merkki. Jos elementit vahvistetaan, tarvitaan parranajokone - alumiinifolion poistoaine.
2. Putket itse ovat tietysti välttämättömiä ja tarpeen mukaan erilaiset liitokset.

Hitsauslaitteessa on lämmityselementti ja joukko suuttimia eri osien putkille - 16 millimetristä 63: een. Kun juotin käynnistyy, ilmaisin alkaa toimia. Heti kun väri muuttuu vihreästä punaiseksi, suutin kuumennetaan haluttuun lämpötilaan +260 astetta. Se tapahtuu 10/15 minuutissa.

Kiinnitä huomiota! Kaikki työ tehdään parhaiten sisätiloissa. Joka tapauksessa, kun ympäristön lämpötila on negatiivinen, putkea ei voida hitsata.

Lyhyesti, prosessi näyttää tältä.

1. Laita putken merkki. Älä unohda pistorasian syvyyttä ja lisää siihen 2 mm.
2. Leikkaa tarvittavat putket. Tee tämä tiukasti oikeassa kulmassa.
3. Asenna elementtien liitospuolet hitsauskoneen lämmitettyyn suuttimeen.

1. Odota, kunnes putken lämmitys ja kiinnitys kestävät.
2. Ota esineet pois.
3. Liitä osat ja paina ne tiukasti yhteen.

Suuri läpimittainen putkiliitäntä

Butthitsausta käytetään liittämään muoviputkia, joiden läpimitta ja seinämän paksuus on suuri (4 mm tai enemmän): viemäri- tai päävesiputket.

Tätä menetelmää varten hitsausliitoksia ei useimmissa tapauksissa tarvita.

1. Ensinnäkin hitsattavat sivut hitsataan niiden täydelliseen rinnakkaisuuteen.
2. Putket työnnetään hitsauskoneeseen.
3. Lisäksi ne on kytketty, kun taas työn tarkkuutta säätelee keskityslaite.
4. Työn aikana älä unohda tuulettaa huone, koska muovi polttaa, päästää hiilidioksidia ja vesihöyryä.

Alla on taulukko hitsausominaisuuksista.

johtopäätös

Kun olet selvittänyt, miten PP-putki liitetään oikein, voit rakentaa nopeasti korkealaatuisen LVI-, lämmitys- tai viemäriverkon.

Tämän artikkelin video kertoo lisää aiheesta.
