Miten yhdistää kaksi saman halkaisijaltaan kulkevaa putkea:

Tässä artikkelissa tarkastellaan ohjeita eri materiaaleista valmistettujen yksiulotteisten putkien liittämiseksi. Artikkelin aihe on mielenkiintoinen, koska markkinoilla on laaja valikoima erilaisia ​​putkia, jotka eroavat toisistaan ​​paitsi toiminnallisissa ja teknisissä ominaisuuksissa myös erilaisissa yhteystavoissa yhdeksi järjestelmäksi.

Ennen kuin otat huomioon asennustyön piirteet, harkitse, millaisia ​​LVI-lisävarusteita voi ostaa.

luokitus

Kaikki vesiputket, niiden valmistuksessa käytettyjen materiaalien mukaisesti, jaetaan seuraaviin luokkiin:

• metallien muutokset;
• polymeerimuutokset;
• metalliset laminaatit.

Tärkeää: Kukin näistä muutoksista on markkinoilla laaja valikoima tuotteita, joille on tunnusomaista yksi tai toinen yhteysmenetelmä. Siksi, kun suunnittelet vesihuoltojärjestelmän asennusta asunnossasi tai maalaistallessasi, sinun on valittava materiaalit ja yhteydenmuodostusmenetelmät mahdollisimman suurella vastuulla, koska valmiin järjestelmän hinta, kestävyys ja ulkonäkö riippuvat pitkälti tästä.

Mieti siis, miten sekoittimen kytkentä putkeen suoritetaan itsenäisesti.

Metalliputken telakointi

Metallin (valurautaa, terästä ja kuparia) asennettaessa käytetään LVI- ja lämmitysjärjestelmiä, kierteitettyjä ja hitsattuja liitoksia.

Harkitse yksityiskohtaisesti näitä menetelmiä:

1. Muutoin kierteitetty asennus viittaa myös amerikkalaisten putkien liittämiseen, tämä tekniikka mahdollistaa vesiputkien kokoamisen osista, joiden läpimitta on sama.

Tätä varten molempien putkien päihin leikataan kierre, jonka päälle erityinen metallikytkin - liitos - kääritään. Erikoisvarusteiden avulla voit koota sekä suorat että kaarevat LVI- ja lämmitysjärjestelmät.

Tällaisissa rakenteissa käytetyssä asennuksessa on sisäkierre, kun taas putkille leikataan ulkoinen kierre. Jos asennustarvikkeita hankitaan jo leikatuilla langoilla, on tarpeen leikata se yhdistetyille elementeille omin käsin käyttämällä kuolemalla.

Teknologian etuina on huomioitu lopputuloksen lujuus ja kestävyys. Lisäksi tarvittaessa kierteitetty liitos voidaan irrottaa ja koko rakenne voidaan purkaa hajoamisen korjaamiseksi tai uudelleen.

Tärkeää: Putkien ja liitosten kierre on yleensä vakio. Mutta jos ulkomailta tehdyt lisävarusteet ostetaan epämääräisiltä tuotemerkeiltä, ​​on varmistettava, että tuote täyttää metrisen langan tyypin.

1. Hitsausta käyttävien LVI-järjestelmien asentamista käytetään harvoin. Hitsausliitoksen pääasiallisena haittana on kyvyttömyys tehdä sitä itse, koska ammattimainen hitsaaja, jolla on erikoisvarusteet ja kokemus tämän laitteen käytöstä, voi selviytyä tällaisesta työstä.

Kahden yksiulotteisen putken asennuksessa käytetään seuraavia hitsattuja liitoksia:

• poikittainen tukiliitos (ilman reikää tai sisäreiän kanssa) ja taustarengas;
• pitkittäissuojus (ilman viistoa tai viistolla), yksipuolinen sauma;
• poikittainen yksipuolinen sauma;
• yksipuolinen kulma;
• kaksipuolinen kulma;
• päällekkäinen kello

Buttiliitos on yleisin, koska lopputulokseen on tunnusomaista suuri lujuus, edellyttäen, että yhdistetyt elementit on keskitetty oikein.

Jos vesijärjestelmä, jonka sisähalkaisija on enintään 500 mm, kootaan, hitsataan yksipuolinen liitos ja sen lujuus on riittävä. Jos halkaisija on suurempi, sauman juuri hitsataan sisäpuolelta, mikä lisää liitoslujuutta.

Hitsausta pidetään optimaalisena liitäntänä teollisen vesihuollon asennuksessa, mutta sitä käytetään harvoin jokapäiväisessä elämässä, koska valmistusversio on korkea ja hitsauslaitteen käyttöedellytykset ovat rajoitetut.

Kuparikomponenttien juottaminen on tekniikkaa, jota käytetään premium-LVI-järjestelmien kokoonpanossa.

Asennuksen periaate on seuraava:

• liitettyjen elementtien päät puhdistetaan ja peitetään juottamalla;
• sovittimen sisäpinta puhdistetaan ja juotetaan;
• putki työnnetään liittimeen ja lämmitetään polttimella;
• juotoksen jäähtymisen jälkeen osoittautuu vahva ja kestävä kytkentä telakka.

Polymeerituotteiden tyypit

Jos kysymys on siitä, miten HDPE-putki kytketään, asennus on tällöin paljon helpompaa kuin metalliveden syöttö. Muovia ei leikata kierteellä, ja asennus tapahtuu kahdella tavalla: juottamalla tai käyttämällä varusteita.

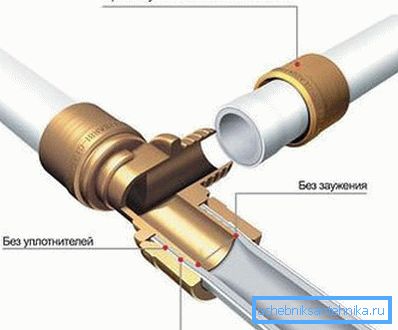

1. HDPE-putkien liittäminen liittimillä on suosittu kotitalouksien vesihuollon ja viemäröintijärjestelmän asennuksessa. Menetelmän merkitys ei ole yllättävää, koska varusteet voidaan modifikaatiosta riippumatta asentaa myös aloittelijalle.

Suunnitteluominaisuuksien mukaiset liittimet on jaettu seuraaviin luokkiin:

• Crimp-muutokset - yksinkertaiset ja kuitenkin tehokkaat ja yleiskäyttöiset kokoonpanotarvikkeet. Asennuksessa käytetään erityisiä pihtejä, jotka mahdollistavat levitetyn voiman tasaisen jakautumisen puristuskalvon kehän ympärille.
• Pressit - ne ovat tunnettuja suurimmasta luotettavuudesta, koska ne takaavat vuotojen täydellisen puuttumisen.

Asennus suoritetaan käyttämällä erityistä laitetta. Tämän tyyppiset liittimet on asennettu ensinnäkin LVI-asennukseen, minkä jälkeen se liitetään seinä- tai lattiapinnoitteeseen.

• Työntöliittimet - tämä on optimaalinen ratkaisu, jos asennus on helppoa. Liitoselementtejä käytetään siten, että käytön aikana on mahdollista purkaa rakenne.

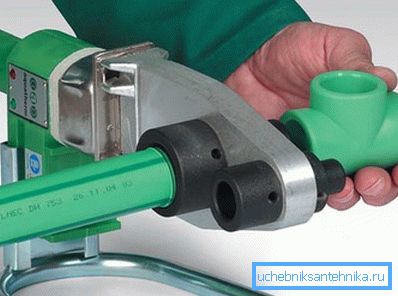

1. Propeeniputkien hitsausliitäntä erikoislaitteiden avulla suoritetaan päähän tai muovisovelluksiin.

Butt-hitsaus on merkityksellistä, kun asennetaan suuria läpimittaisia ​​vesi- ja viemärijärjestelmiä. Erilaista hitsausta varten käytetään sähköliitosliitintä tai erikoisliittimiä.

Kummassakin tapauksessa liitospinnat sulavat, ja kun muovi jäähtyy, muodostuu luotettava, lähes monoliittinen nivel.

Metallimuovien asennus

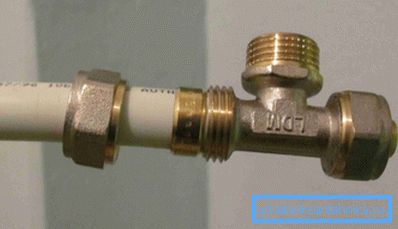

Metalli-muoviputkien liittäminen suoritetaan seuraavilla liitoselementeillä:

• Ketjun puristusliitokset - asennuksen aikana työnnetään reikään varren avulla, kiristetään kauluksella ja kiinnitetään korkki-mutterilla. Liitoselementin varsi on varustettu kumitiivisteillä, jotka puristetaan puristusputken avulla ja jotka aikaansaavat vaaditun tiiviysasteen.
• All-in-one-puristusliittimet ovat kertakäyttöisiä telakointilaitteita. Tiivistysrenkailla varustettu liitosvarsi työnnetään putkeen niin pitkälle kuin se menee. Sitten käytetään erityisiä tangoja puristamalla joustava mansetti, joka suorittaa korkki-mutterin toiminnan.

johtopäätös

Nyt tiedät, miten kytket PVC-putket tai niiden metallikollektorit. Saatuja tietoja voidaan soveltaa käytännössä, valitsemalla putket ja liitoselementit asunnon tai maalaistalon putkiston korvaamiseksi.

Lisää hyödyllistä tietoa löytyy katsomalla tämän artikkelin videota.
