Miten teräksestä valmistettujen putkien hitsaus

Tänään lämmitysputkien hitsaus on edelleen yleisesti käytetty tekniikka järjestelmäelementtien liittämiseksi. Tosiasia on, että nykyaikaiset muoviputket eivät ole kaikkialla hyväksyttävissä käytettäviksi. Kyllä, ja usein tapahtuu, että sinun on luotava valtatie, joka lämmittää ehdottomasti koko talon sisäisen kehän, eikä vain ikkunoiden alla olevaa tilaa.

Tämän ongelman ratkaisemiseksi muovi ei ole sopiva, koska se ei lämmitä itseään, kuten metallia. Vastaavasti vain lämpöpattereista tulee lämmityspisteitä.

Vivahteessa on, että tämäntyyppisten vesiputkien hitsaus käsittää seuraavat:

1. Erikoislaitteiden saatavuus.
2. On oltava metallin hitsauskokemus. Hitsauksen perusperiaatteiden ymmärtäminen ei ole tarpeeton.

Toisin sanoen käy ilmi, että tämän työn tekeminen omin käsin on tarpeeksi vaikeaa. Mutta silti, jos halutaan, se on varsin todellinen.

Tässä artikkelissa yritämme paljastaa tällaisen järjestelmän asennuksen perussäännöt hitsauslaitteella. Teknologian ja hitsausohjeiden tarkastelu on hyödyllistä ainakin sinulle, jotta voit arvioida objektiivisesti, voitko suorittaa tällaisen työn vai ei.

Aloitetaan tärkeimmällä hetkellä.

Teknologian periaate ja sen toteuttamiseen tarvittava

Visuaalisena esimerkkinä pidämme yksinkertaisinta vaihtoehtoa - telakointia sähköhitsauksella.

• Itse asiassa se on erittäin luotettava tapa yhdistää erilaisia ​​metallituotteita.. Prosessin fysiikka on, että erikoislaitteita käytetään putkien hitsaukseen, joihin elektrodit on liitetty (nämä ovat erikoispinnoitettuja metallitankoja).
• Nämä elektrodit sähkövirran vaikutuksen alaisuudessa täyttävät putkien saumojen välisen tilan ja sitten jähmettyvät, ikäänkuin muuttuu kiinteäksi metalliksi..

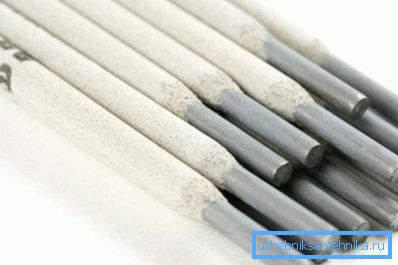

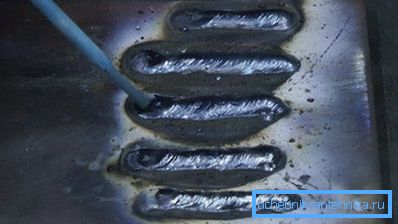

Huomaa, että on erittäin tärkeää käyttää korkealaatuisia elektrodeja työssä - muuten voit saada vuotavan ja hauraan yhteyden. Siksi älä pelasta - on parempi ostaa tuote, jonka hinta on korkea, kuin tehdä kaikki työt turhaan, sopia.

Tarkastellaan vertailutaulukkoa, millaisia ​​elektrodeja riippuu pinnoitteesta.

On käynyt ilmi, että tavalliset rutiili- ja selluloosaelektrodit soveltuvat periaatteessa lämmitysjärjestelmän asentamiseen yksityiseen taloon.

Sauvojen halkaisijan suhteen on hyvin yksinkertainen laskentakaava. Elektrodit, joiden halkaisija on 3 mm, ovat optimaalisia hitsaustuotteille, joiden metallipaksuus on 2-5 mm. Yksityisten asuntojen lämmitysjärjestelmien teräksen suurempi paksuus ei pääsääntöisesti sovellu.

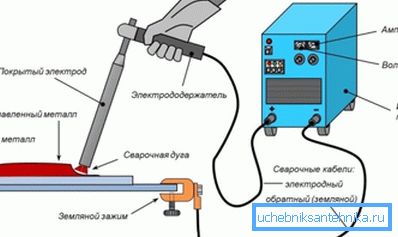

No, muutama sana laitteista. Jos et mene yksityiskohtiin, hitsauslaite on muuntaja, jonka kautta virta siirretään elektrodin päähän. Tällaisten laitteiden kustannukset eivät periaatteessa ole kovin korkeat, mutta onko se syytä ostaa yhden kerran? Useimmissa tapauksissa on helpompaa, turvallisempaa ja halvempaa antaa lämmityskokoonpano ammattilaiselle.

Kun teknologian periaate on keksitty, yritetään nyt toteuttaa se vaiheittain.

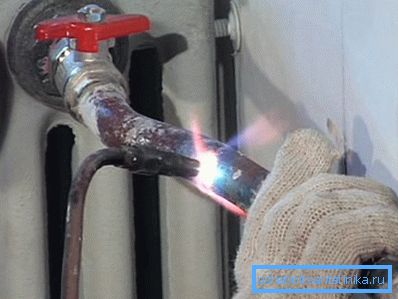

Lämmitysputkien hitsaus

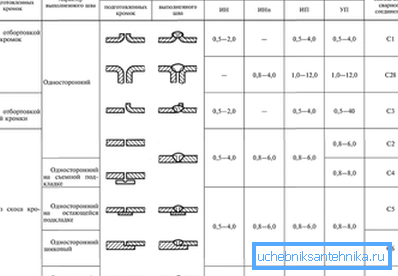

Ennen kuin aloitat, kannattaa huomata, että putkihitsaukseen on olemassa GOST, jonka avulla voit päättää, minkälainen hitsaus luodaan yhdellä tai toisella reunamuodolla.

Kiinnitä huomiota myös siihen, että putket ovat eri muotoisia - ei vain pyöreitä, vaan myös neliön ja jopa suorakulmaisia. Niinpä GOSTin mukaisten neliöputkien hitsaus voi hieman poiketa pyöreiden tuotteiden liittämistä koskevista säännöistä. Harkitse tätä kohtaa ja tarkastele tarkkaan, mitä asiakirjoja luet.

No, nyt takaisin töihin suoraan.

Pohjan ja laitteiden valmistelu

Menettelyn tässä vaiheessa pitäisi olla jotain tällaista:

1. Otamme putket ja teemme ne niin, että niiden reunat (ts. Pyöreät saumat) leikataan mahdollisimman tasaisella kulmalla toisiinsa nähden.

1. Puhdistamme saumojen reunat hiekkapaperilla hienolla fraktiolla.
2. Liitämme muuntajan verkkoon ja valmistamme hitsauskoneen käyttöön. Jos laite on oikein konfiguroitu, elektrodin ja metallin kosketuksesta tuleva ääni tulee olemaan kuiva, halkeama.

Periaatteessa tämä valmistelutyö on valmis, ja voit siirtyä seuraavaan vaiheeseen.

patalappu

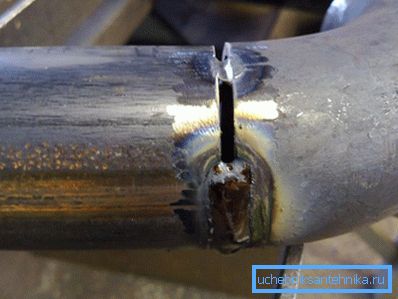

Tackingia kutsutaan elementtien pre-point-liitokseksi.

• Se on välttämätöntä, koska luodaan vahva ja kaunis sauma heti epärealistiseksi.
• Putkiliitosten raakapisteet on helpompi ensin hitsata siten, että tuotteet ovat kiinteitä toisiinsa nähden ja vahvistavat vain koko rengasmaista saumaa.

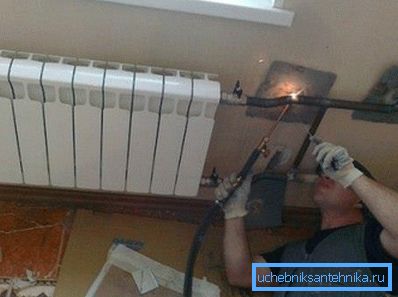

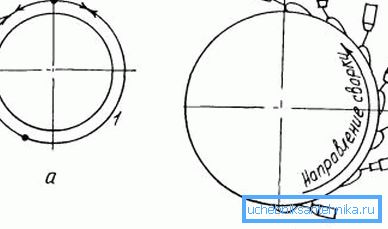

Kiinnitä huomiota! Muista, että hyvin usein lämmitysjärjestelmiä käytettäessä putkien hitsaus ei-pyörivässä asennossa suoritetaan. Se on yksinkertaisesti, että rungon kääntäminen akselinsa ympäri ei useimmissa tapauksissa toimi. Tämä tarkoittaa, että hitsaaja tarvitsee eniten taitoa, koska jokaisen pisteen on valittava elektrodin optimaalinen kulma.

• Ennen telakointia tulisi aloittaa "renkaan" alareunasta, sitten sinun täytyy tehdä sivutaskut ja korjata yläosa. Jos kiinnität välittömästi ylä- ja alareunan, on todennäköisyys kiinnittää elementit väärään kulmaan.
• Jos puhumme pisteiden lukumäärästä, voit käyttää hyvin yksinkertaista kaavaa - jos tuotteiden halkaisija ei ylitä 30 senttimetriä, riittää 4 tapaa.

Yleensä on pyrittävä luomaan liitoskohtia, kun elektrodi on kohtisuorassa suhteessa päälinjaan. Tämä on tietysti kuitenkin mahdollista vain siinä tapauksessa, että elementit voidaan kiertää akselin ympäri.

Jos karhennus on toteutettu, voit aloittaa viimeistelyn.

Pääsauman ja kuonanpoiston luominen

Niinpä vesiputkien viimeistelyhitsaus suoritetaan seuraavassa järjestyksessä:

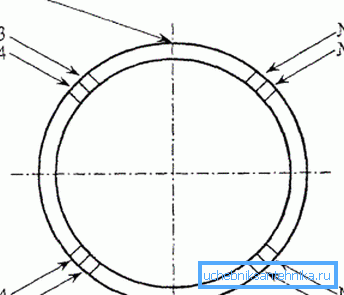

1. Putki on jaettu visuaalisesti neljään sektoriin ja ensin hitsataan sen yläpuolinen "pallonpuolisko".

1. Seuraavaksi käsitellään alempia sektoreita.
2. Ylemmällä ja alemmalla "pallonpuoliskolla" käytetään toista sauman kerrosta. Tämä ei ole välttämätöntä liitännän lujuuden kannalta, vaan myös putkiliitännän maksimaalisen tiiviyden saavuttamiseksi.

Tilanteen osalta, kun on tarpeen tehdä eri läpimittaisten moottoriteiden liittäminen, yksinkertaisin vaihtoehto on upottaa yksi tuote toiseen ja hitsata ne toisiinsa. Jos halkaisijan ero on hyvin suuri, täytyy tietenkin käyttää sovittimia. Muuten voi olla useita sovittimia ja ne voidaan liittää toisiinsa samaan periaatteeseen - toisin sanoen, jos ne asetettaisiin toisiinsa.

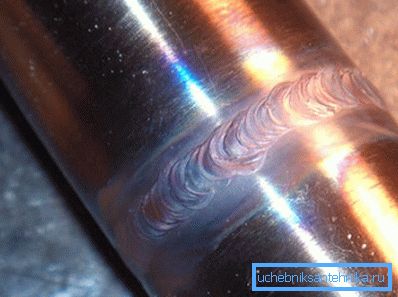

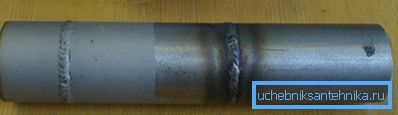

Kun hitsaus on valmis, kuona voidaan poistaa. Tämä on itse asiassa liiallisen kasvun tavallinen jauhaminen risteyksessä. Tässä on kuitenkin tärkeää paitsi harjojen tyhjentäminen, myös laadun hallitseminen kokonaisuutena. Toisin sanoen sinun täytyy yrittää tunnistaa halkeamia, huokoset ja palovammat.

Jos ulkoisesti kaikki tuntuu normaalilta, levitä saumat tavalliseen saippualiuokseen ja käytä ilmaa paineessa järjestelmään. Jos niissä on mikrokärryjä, kuplat näkyvät näissä paikoissa.

johtopäätös

Olemme selvittäneet yksityiskohtaisesti, mikä on metallin hitsaustekniikka, miten eri putkien halkaisija ja hitsaus suoritetaan lämmitysjärjestelmässä yksityisessä talossa.

Toivomme, että tarkistus oli hyödyllinen sinulle, ja ymmärrätte objektiivisesti, olisiko syytä ottaa tällainen asia itse. Jos haluat tietää vielä enemmän - tutustu tämän artikkelin aihepiiriin.
