Miten taivuttaa ruostumaton teräsputki

Rakennus-, korjaus- ja asennustöiden aikana putkia käytetään viemärijärjestelmien, kaasuputkien, LVI-, tuuletus-, viemäriverkoston jne. Asettamiseen. Toimintapaikasta, eri materiaalien putkista käytetään erilaisia ​​paksuja, halkaisijoita ja pituuksia. Polvea tai sovittimia ei ole aina mahdollista käyttää. Tällaisissa tapauksissa putki on taivutettava, joten se voi vaurioitua tai jopa pilata. Koska tällainen materiaali ruostumattomasta teräksestä on riittävän luja, sillä on pitkä käyttöaika ja kosteus ei vaikuta siihen, sitä käytetään usein asennuksen aikana. Siksi tässä artikkelissa käsitellään, miten ruostumaton teräsputki taivutetaan.

Metallituotteiden taivutusprosessi voidaan jakaa kahteen tyyppiin. Lämpötila, kun työkappale tai sen osa kuumennetaan tai jäähdytetään, jonka jälkeen taivutus. Mekaaninen, kun työkappale levitetään tiettyyn voimaan käyttämällä erikoislaitteita tai taivuttamalla sitä käsin. On syytä huomata, että ruostumaton teräs on suhteellisen teknologiaystävällinen materiaali ja vaikeuksia ei yleensä synny työssä.

Ruostumattomasta teräksestä valmistettuja putkia ei saa taivuttaa esikuumennuksella (esimerkiksi kaasupolttimella tai puhallusputkella).

Taivutus negatiivisena tekijänä

Putken taivutus on negatiivinen tekijä suorituskyvylle. Materiaalista, taivutuskulmasta, laitteesta ja taivutusmenetelmästä, sisäisestä halkaisijasta ja paksuudesta riippuen on erilaisia ​​haittoja. Negatiivisia seurauksia ovat:

• taivutussäteen muutos käytön aikana lämpölaajenemisen tai supistumisen ja mekaanisen vaikutuksen vaikutuksesta, jonka seurauksena havaitaan jousivaikutus;
• pienennetään ulkoseinän paksuutta taivutuksessa;
• terävien kinkkien tai taittumien ulkonäkö harmonikan muodossa taivutuksen sisäseinämässä;
• ovalization? putken muodon muutos ja soikean valon ulkonäkö;
• lisääntynyt altistuminen korroosiolle kaaren sisä- ja ulkopuolella.

Kun aine kulkee putken sisäisen ontelon läpi, ulkoseinään kohdistuu erityistä painetta, joten kun se asennetaan paikoilleen, joissa nesteitä vuotaa suurilla paineilla, on suositeltavaa käyttää polvi-, sakeutus- tai paksumpaa seinämää. Tuloksena oleva ovalointi vaikuttaa myös putkiin negatiivisesti nestevirtauksen nopean liikkumisen myötä. Tällaisissa paikoissa kapenee pitkin yhtä akselia ja laajeneminen toisella, mikä puolestaan ​​lisää myös painetta kaaren ulkoseinään. Sinun on myös otettava huomioon ovalisointi putkien asettamisessa kapeisiin paikkoihin, koska sen leveys taivutuksessa kasvaa.

On olemassa kaksi tapaa estää ovaloituminen ja ylläpitää pyöreä muoto kylmän taivutuksen aikana. Ensinnäkin, kannattaa seinät sisäpuolelta käyttämällä sisäistä pysäytintä. Toiseksi, kannattaa seinät sisäpuolelta ja ulkopuolelta käyttämällä sisäistä ja ulkoista turvajärjestelmää. Sisäinen pysäytys voi olla hiekkaa, kumia, vettä, hartseja tai matalassa lämpötilassa sulavia materiaaleja, jotka törmäävät huolellisesti putkeen. Tärkeintä on kiinnittää putken aukot turvallisesti niin, että kun paine kasvaa taivutuksen aikana, täyteaine ei putoa. Jos mahdollista, on suositeltavaa valmistaa putkien reikiä tiiviisti.

Toista menetelmää käytettäessä integroidut indikaattorit ovat hieman korkeampia, mutta tämä vaatii erityisiä mekaanisia elementtejä tai säiliöitä, joita käytetään yleensä putkien teollisessa valmistuksessa. Jos käytät jäykempää ja kiinteämpiä sisäpakkauksia, enemmän pyöreää lumen muotoa jää, joten niitä käytetään useammin. Mutta kun käytät joustavia täyteaineita, ulkosivu on vähemmän venyvä.

Taivutusmenetelmät

Tuotannossa, kun ruostumattomasta teräksestä valmistetut putket on taivutettava, kylmää taivutusta käytetään yleensä korkeimpien kannattavuusindikaattorien takia, ja tapauksissa, joissa kuuma taivutus on välttämätöntä, on usein edullista kaataa haluttu muoto välittömästi. Näin ollen seuraavat ovat kylmän taivutusmenetelmät, varsinkin kun useimmat tekniikat eivät eroa kovin kuumasta menetelmästä.

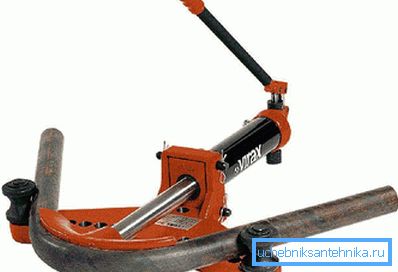

Taivutus kahdella tuella

Työkappale asetetaan kahden kannattimen väliin siten, että ensimmäinen tukipidike on ja toinen on kantaja. Kun se on altistettu ruuville tai hydraulipuristimelle tai -sylinterille, sitten toinen pilari taipuu. Tämä menetelmä voi taivuttaa putkia, joiden halkaisija on enintään 350 millimetriä. Laitteella on riittävä yksinkertaisuus ja sitä voidaan käyttää suoraan asennuspaikoilla.

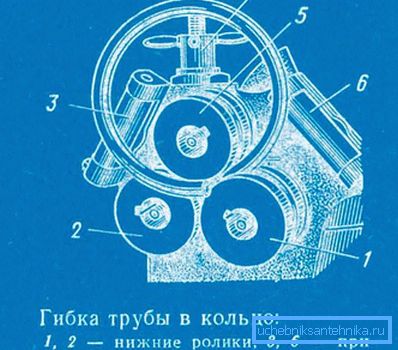

jyrsintä

Tätä menetelmää käytetään, kun halutaan saada rengas tai spiraali pienestä halkaisijaltaan olevasta putkesta. Työkappale mekaanisten kiinnittimien ja työntimen avulla liikkuu pyörivien telojen läpi ja saa sitten tarvittavan kaarevuuden.

Taivutus vierittämällä

Tällöin työkappale kiinnitetään tiettyihin paikkoihin erityisten pallojen avulla. Samanlainen prosessi voi tapahtua sekä ulkopuolelta - kääreestä että sisäpuolelta. Tämän seurauksena putki saa kolmiomaisen muodon, jossa on pyöristetyt reunat.

Taivutus kelaamalla

Tätä menetelmää käytetään laajasti teollisuustuotannossa, koska suhteellisen yksinkertaisuus on alhaiset energiakustannukset ja laadukkaiden tuotteiden tuotanto. Tässä tapauksessa käytetään sisäistä täyttöä, useimmiten se on metalliköysi, jonka halkaisija on 0,1–0,5 mm pienempi kuin työkappaleen sisähalkaisija. Köyttä taivutettaessa se voi jättää merkin putken sisäpinnalle, joten käytetään ohuita, ei-kiinteitä metalli- kuituja. Myös tätä menetelmää käytettäessä tarvitaan köyden ja sisäpinnan välistä voitelua, joka on yleensä moottoriöljy tai ruostesaippua. Voit taivuttaa putkia halkaisijaltaan 10 - 425 millimetriä eri tasoilla. Siksi suurilla halkaisijoilla kaapelia ei käytetä, mutta jos se on mahdollista, se korvataan löysällä tai nestemäisellä aineella.

Taivutus käydessä

Menetelmä koostuu siitä, että valssausrulla liikkuu telan ympäri tai vaadittavien mittojen tuella, jonka väliin työkappale sijaitsee ja taivutetaan. Samalla tavalla voit työskennellä putkilla, joiden läpimitta on enintään 150 millimetriä ja paksut seinät.

Taivutus sisäisellä hydrostaattisella liikkeellä

Tässä tapauksessa neste pumpataan putkeen, yleensä veteen tai öljyyn, ja suljetaan tiiviisti tulppien avulla. Sen jälkeen syntyy paine ja työkappale muuttuu muovattavaksi mekaanisten taivutusten varalta.

Manuaalinen tila

Kotirakentamisen olosuhteissa on parempi käyttää erikoisputkia. Mutta on tarpeen tarkastella edellä kuvattuja mahdollisia ei-toivottuja seurauksia.

Vihje! Vähemmän lumen deformaatiota varten on käytettävä sisäisiä täyteaineita.

Suosittelemme myös lukemaan artikkelit, joissa kuvataan muiden putkien taivutusmenetelmiä:

• Miten taivuttaa kupariputkea.
• Miten taivuttaa polypropeeniputkea.
• Miten taipua muoviputki.
• Miten taivuttaa profiiliputkea kotona.

video

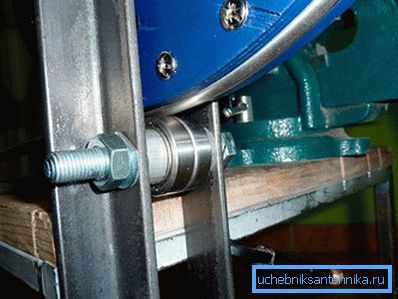

Tämä video näyttää, miten ruostumaton putki taivutetaan improvisoidulle putken taivuttimelle:

Taivutamme putkea jäällä ja sen ulkopuolella. Tässä videossa näet eron:
