Miten sähköputkia hitsataan: vaiheittaiset ohjeet

Sähköhitsaus on yksi käytettävissä olevista tavoista liittää metalliputkia. Tämän menetelmän avulla on mahdollista saada aikaan tiukka ja kestävä elementtien liitäntä järjestelmään, joka pystyy suorittamaan tehtävänsä pitkään. Jotta tämä olisi mahdollista, hitsaussauman on oltava korkealaatuista. Työn onnistuminen riippuu monista tekijöistä, joista mainittakoon itse putkien laatu, elektrodien oikea valinta ja hitsaajan pätevyys.

Työn kuvaus

Ensinnäkin on yleensä määriteltävä tulevan työn olemus. Sähkökaarihitsausta kutsutaan prosessiksi metallituotteiden liittämiseksi toisiinsa, koska metallit kuumennetaan paikallisesti sulamislämpötilaan. Menetelmän ydin on seuraava:

1. Hitsauslaite on kytketty virtalähteeseen.
2. Kun virta on muunnettu, se menee elektrodiin.
3. Kun elektrodi lähestyy hitsattavaa elementtiä, syntyy sähkökaari, jonka lämpötila on noin 7000 ° C, joka ylittää useimpien metallien sulamispisteen.
4. Sähkökaaren vaikutuksesta hitsattavien osien metalli ja elektrodi, joka on osa elektrodia, alkavat sulaa.
5. Muodostuu ns. Hitsausalusta, jossa sulatetut materiaalien osat sekoitetaan, ja kuona, joka esiintyy sulamis- uimien aikana.
6. Kun sähkökaaren iskupiste jäähtyy, muodostuu hitsaussauma.

Tarkasteltavan prosessin suoritusmuotojen osalta voidaan erottaa manuaalinen, puoliautomaattinen ja automaattinen menetelmä.

Merkittävä on elektrodien oikea valinta riippuen hitsattavien elementtien seinämän paksuudesta ja jonkin verran sauman leveydestä. Tässä on sanottava, että tämän parametrin määrittämiseksi kannattaa tietää, että O 2–3 mm: n elektrodi soveltuu 1,5 mm: n seinämän paksuuden hitsaukseen.

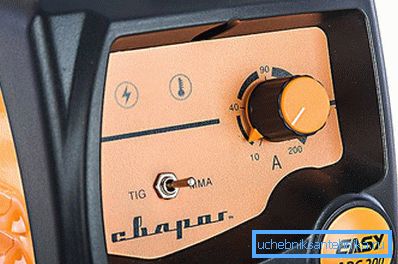

Ja olisi hyödyllistä mainita, että valitun elektrodin halkaisijan mukaan siihen syötettävä virta on myös valittava. Jos halkaisija on esimerkiksi 2,5 mm, on tarpeen luoda vähintään 80 ampeerin virta. Jos halkaisija on 3 mm, virran tulisi olla 110 ampeeria. Jos olosuhteet hajoavat, ts. Riittävän voiman virtaa ei toimiteta, elektrodi ei sulaa ja näin ollen hitsausta ei tapahdu. Jos käytämme enemmän virtaa kuin tarvittava voima, elektrodin sauva alkaa sulaa nopeammin, mikä merkitsee materiaalin lisääntynyttä kulutusta ja aiheuttaa tiettyjä haittaa työssä.

Hitsausliitosten tyypit

Hitsauksen laatu riippuu kaaren suunnasta ja koosta. Liian pitkä kaari aiheuttaa metallin suihkuttamisen putken pinnalle ja sauma on huokoinen. Tällainen sauma ei sovi putkistoon tai lämmitykseen, koska vesi virtaa muodostuneiden huokosten läpi. Hitsauksen aikana on kolme kaaren suuntaa. Tarkastellaan, miten ne voidaan valita oikein:

1. Ensimmäinen menetelmä on suunnattu elektrodin translaatioliikkeelle akselia pitkin. Tässä tilanteessa putken ja elektrodin välinen kaari suorittaa optimaaliset olosuhteet korkealaatuiselle hitsaukselle. Valaistun elektrodin kaaren pituuden on oltava vakio ja liikkua akselia pitkin.
2. Elektrodin pitkittäisliikkeessä hitsaussaumassa putken ympärille muodostetaan kaapelin muotoinen putki. Sauman leveys on 3 mm suurempi kuin elektrodin halkaisija ja paksuus on suoraan verrannollinen elektrodin liikkeen nopeuteen. Mutta tällainen kapea sauman tyyppi ei ole kovin vahva, joten hitsauksen aikana elektrodi on johdettava vaakasuoraan, lisäämällä poikittainen sauma.
3. Poikittainen sauma saadaan elektrodin liikkumisen aikana hitsatun putkiliitoksen läpi värähtelevien liikkeiden muodossa. Sauman leveys määritetään erikseen kullekin nivelelle. Sähköhitsauksen sauma voi olla 5 kertaa suurempi kuin käytetyn elektrodin halkaisija.

Liitettäessä molemmat reunat on oltava reunat. Hitsauksen aikana reuna sulaa ja saadaan vahva sauma.

Työsuoritusten

Ennen hitsauksen aloittamista on käytettävä suojavaatetusta, valmistettava hitsausmaski ja käsineet. Valmistele paikka hitsausta varten. Poista kaikki syttyvät esineet. Tarvitset metallilla harjan, joka poistaa putken pinnan ja vasaran, joka voittaa kuonan. Ja tietysti itse hitsauslaite ja oikein valitut elektrodit.

Lukekaa pakkauksessa olevat ohjeet elektrodien oston aikana. Valmistaja ilmoittaa tuotteessaan tämän tyyppisten elektrodien käyttösäännöt ja käyttötarkoituksen. Elektrodin halkaisija ja virran voimakkuus valitaan laskennalla. Kullekin 1 mm: n elektrodin paksuudelle vaaditaan 30 - 40 ampeerin virta. Taajuusmuuttajan hitsauskoneissa, tässä tapauksessa, 3 mm: n elektrodille vaadittu virranvoimakkuus on 80 A. Nämä parametrit soveltuvat metallin hitsaukseen, ja sen leikkaamiseksi on tarpeen nostaa virranvoimakkuutta arvoon 100 A.

On välttämätöntä aloittaa molempien putkien kiinnittäminen, jotta sauma ei pääse liikkumaan. Kun elektrodi on asetettu pidikkeeseen, sytytä kaari ja yritä keittää lyhyt osa. Elektrodin kallistuskulman on oltava 70^? hitsattavan pinnan suhteen ja noin 2–4 mm: n raon. Välittömästi on tarpeen tehdä varauma, että nämä indikaattorit ovat luonteeltaan hyvin likimääräisiä, ja erityistapauksessa vain kokemus kertoo optimaaliset arvot.

Vihje! Työn aikana elektrodin on mahdotonta koskettaa putkien pintaa, muuten se jää kiinni.

Ennen kuin päätät työskennellä, sinun on valmistauduttava mahdollisimman paljon. Tässä ei ole tarpeellista tutkia ongelman teoreettista puolta, eikä tarkastella asiaankuuluvia videoita eikä neuvotella henkilökohtaisesti asiantuntijoiden kanssa.

Video: miten putki hitsataan putkeen
