Miten saada putki seinän läpi

Tiedetään, että minkä tahansa lämmityslaitteen toiminnan luotettavuus yksityisessä talossa määräytyy suurelta osin siitä, kuinka hyvin kaasunpoistojärjestelmä on asennettu siihen. Nykyisen SNiP: n mukaan savukanavan muodostuminen rakenteilla olevaan taloon suoritetaan samanaikaisesti sen päärakenteiden rakentamisen kanssa. Asennettaessa kaasunpoistojärjestelmää jo rakennetussa rakennuksessa on kuitenkin rakennettava savupiippukanava suoraan sen seinien läpi.

Siksi ennen kuin teet töitä, jotka liittyvät savukanavan järjestelyyn valmiissa rakenteessa, sinun tulisi tutustua huolellisesti putken vetämiseen talon seinän läpi. Artikkelimme on omistettu tämän tärkeän kysymyksen ratkaisemiseksi, jossa yritämme kertoa mahdollisimman paljon asiaankuuluvien menettelyjen täytäntöönpanon erityispiirteistä.

Ensinnäkin on kiinnitettävä huomiota siihen, kuinka tärkeitä kanavat ovat polttotuotteiden päästämisessä nykyaikaisista lämmitysjärjestelmistä.

Vihje! Luotettavan kanavan tarvetta palamisjätteen hävittämiselle selittävät paitsi tarve luoda olosuhteet lämmitysjärjestelmän tehokkaalle toiminnalle myös huolehtimalla talossa asuvien ihmisten terveydestä.

Suunnitteluominaisuudet

Kun asennat savunpoistojärjestelmän talon seinän läpi, on täytettävä seuraavat ehdot:

1. Ensinnäkin sinun tulee aina muistaa, että savupiippukanavan asettamisen reitin on oltava riittävän kaukana muista kotitalouksien viestinnästä.
2. Lähellä asennuspaikkaa seinän läpi savupiippukanavassa ei saa olla teräviä kulmia, jotka johtaisivat ns. Tämän ilmiön ei-toivottu seuraus voi olla savupiipun nopea tukkeutuminen noki.
3. Paikoissa, joissa putki kulkee seinän läpi, jälkimmäinen on suojattava luotettavasti erityisellä kotelolla tai kipsillä korkealla laadulla. Viimeinen suojausmenetelmä on yhden tai toisen eristemateriaalin käyttö.
4. Seinän molemmilla puolilla olevat savupiipun kiinnikkeet tulee asentaa enintään 60 mm: n välein.

Jos otat huomioon kaikki edellä mainitut vaatimukset, sinun ei pitäisi olla ongelmia tämän luokan työtä koskevien rakennusmääräysten noudattamisessa sekä koko järjestelmän luotettavuudessa.

Asennus

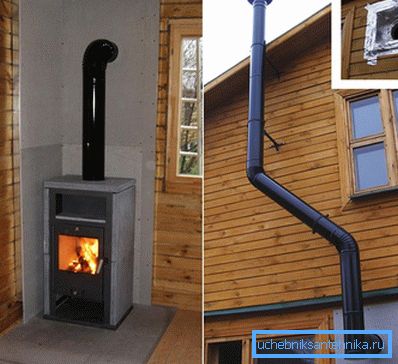

Savukaasukanavan asennus, joka suoritetaan lämmityslaitteesta kohti pakoputkea, alkaa sen sisäisen tiivisteen reitin merkitsemisestä sekä ulosmenopisteen valinnasta huoneen rajojen ulkopuolella. Tämän merkinnän mukaan seinään valmistetaan halutun halkaisijan omaava reikä, joka vastaa asennettavan putken mittoja.

Vihje! Siinä tapauksessa, jos putkilinjan eristys on tarpeen seinän läpi, reikä tulisi tehdä pienellä marginaalilla.

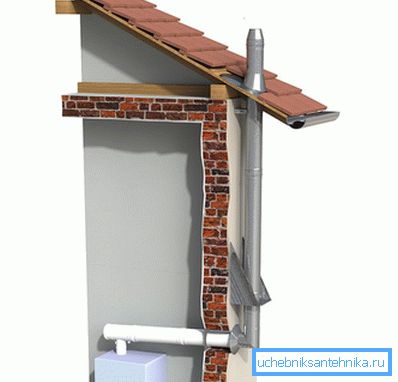

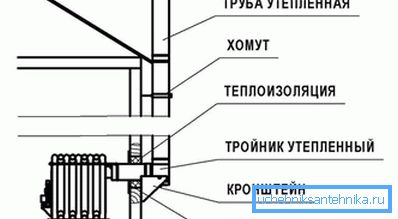

Seinään kiinnitetty haaraputki on kiinnitetty tiukasti siihen erityisten kiinnikkeiden avulla, minkä jälkeen se työnnetään läpimenevään reikään ja on vuorattu sinänsä valitsemalla eristemateriaalilla (esimerkiksi folio- villa). Kun savupiipun sisäisen kanavan pystysuuntainen asettaminen usein vaatii jyrkän muutoksen nauhan suunnassa (90 asteen kulmassa). Tällaisessa tilanteessa tarvitaan erityinen tee, jossa on puhdistuskuppi, joka on asennettu jonkin verran seinästä ja tarjoaa pääsyn kanavan tarkastukseen (jotta se voidaan puhdistaa kertyneestä nokista).

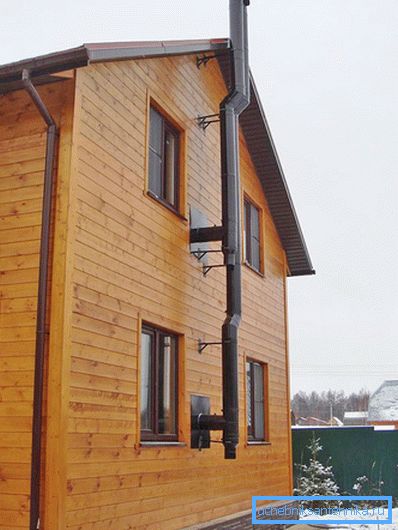

Kun putki on poistettu seinän läpi, se on rakennettu pituudelle, joka riittää katon muodostamiseksi, joka kohoaa katon yläpuolelle. Ulkoisen tiivisteen suunnan muuttamiseksi äkillisesti käytetään toista teetä, jolla on siirtymäelementin rooli.

Ulosvirtausputken ulompi laippa kiinnitetään seinän pinnalle erityisten kiinnikkeiden avulla, jotka sijaitsevat kahden tai kolmen metrin välein.

Vihje! Savupiipun johtaminen hirsirakennuksen seinämän läpi edellyttää putkiosan pakollista eristämistä palamattomalla materiaalilla, jota käytetään useimmiten asbestilla tai tiilillä.

On selvää, että tämä edellytys liittyy esineen paloturvallisuutta koskevien turvallisuusvaatimusten pakolliseen noudattamiseen. Toisaalta savukanavan luotettava eristys antaa mahdollisuuden laajentaa merkittävästi koko savukaasujärjestelmän käyttöikää.

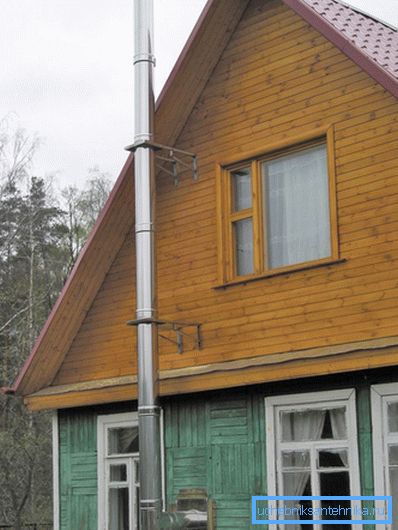

Savukaapeli ohjataan puurakennuksen seinän läpi erityisten kyynärpäiden avulla, jotka on varustettu niin sanotuilla ”portilla”, joita käytetään elementteinä putken työntövoiman säätämiseen. Savupiipun kiinnittämiseksi seinään käytetään metallikannakkeita, jotka on asennettu säännöllisesti enintään 1 metrin pituisiksi.

vinkkejä

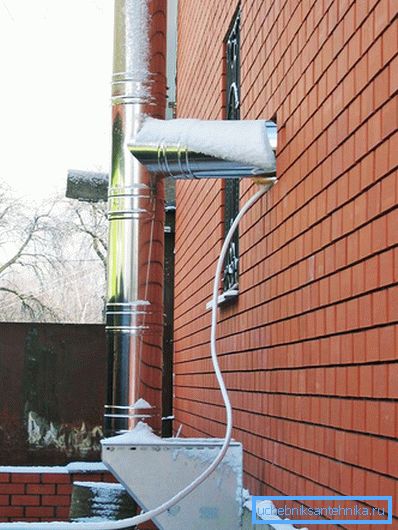

Korkealaatuisten asennustöiden takuulla voidaan ottaa huomioon asiantuntijoiden lausunnot ottaen huomioon seuraavat suositukset:

1. Ennen polttotuotteen pakojärjestelmän asentamista on tarpeen määrittää lämmityslaitteiston teho ja valita tämän indikaattorin mukainen savukaasun halkaisija.
2. Savukanavan kokonaispituuden valinta (mukaan lukien sen ulostulopiste seinän läpi) on tehtävä ottaen huomioon optimaalisen työntövoiman saavuttaminen, ilman että asennettujen laitteiden tehokas toiminta on mahdotonta.
3. Samalla sinun tulee olla tietoinen siitä, että lisääntyneellä työntövoimalla laitteiston toiminta menettää tehokkuutensa, koska tässä tapauksessa lämpö poistetaan talosta voimakkaalla kaasuvirralla.

Tällaisten tappioiden välttämiseksi asiantuntijat neuvovat sinua suorittamaan kaikki työt täysin voimassa olevien määräysten mukaisesti. Lisäksi, kun savupiippu kytketään lämmityslaitteeseen, on käytettävä vakiomallisia siirtymäelementtejä (kyynärpäät tai teet).

Kaikkien, jotka asentavat polttojärjestelmän jo uudistetussa talossa, on muistettava, että tällainen hanke voidaan toteuttaa kahdella eri tavalla:

• Ensimmäisessä tapauksessa käytetään erityistä teleskooppilaitetta, joka takaa savupiipun johdotuksen seinämän läpi, johon lisätään lisäksi niiden halkaisijaltaan suurempia putkia, jotka on asennettu niiden reunoille.
• Toisen menetelmän mukaan seinän ja savupiipun välinen tila on suljettu mineraalivillalla, jota käytetään samanaikaisesti lämmittimenä.

Menetelmä savupiipun lähettämiseksi seinän läpi katsotaan luonnollisimmaksi ja suhteellisen edulliseksi tavaksi järjestää se täysin uudelleenrakennetussa talossa. Se säästää urakoitsijan reitin valmistamiseen liittyvistä lisävaikeuksista, jotka muuten joutuivat kulkemaan katon läpi ja rajapinnan päällekkäisyydet. Tämän tekniikan avulla voit myös vähentää koko asennustöiden monimutkaisuutta huomattavasti.
