Miten putkien leikkaus suoritetaan: toteutusperiaate
Eri käyttötarkoituksiin tarkoitettujen putkistojen materiaalit on säädettävä ja nykyään voidaan käyttää erilaisia fragmentointimenetelmiä, esimerkiksi putkien laserleikkaus yhtenä tarkimmista koneistusosien tyypeistä. On muitakin menetelmiä, joiden perustana voidaan kutsua palamatonta leikkausta, eli tämä tarkoittaa, että polttimia, kuten kaasupolttimen tai kaasun leikkuria, ei käytetä, mikä lisää merkittävästi sovituksen tarkkuutta.
Puhumme tällaisista yksiköistä ja siitä, miten niitä käytetään, ja tarjoamme teille myös aihepiirikohtaisen esittelyn tässä artikkelissa.
Putken fragmentointi
Huom. Yksinkertaisin työkalu omien käsiensa leikkaamiseen kotona voidaan kutsua metallihaaraan. Tällainen työkalu voi kuitenkin leikata vain pieniä poikkileikkaukseltaan profiileja, ja kankaalle on erittäin vaikeaa ylläpitää tasaista viivaa koko kehää pitkin, joten emme ota tätä menetelmää huomioon.
Laitetyypit
- Tällaiset putkien leikkauslaitteet, kuten ylemmän valokuvan kone, voivat tuottaa putkien, pylväiden ja putkilinjan eri osien, jotka ovat äärimmäisen välttämättömiä geologisen etsinnän, öljyn, kaasun ja malmin pukeutumistoiminnassa, kääntökäsittely koneenrakennuksessa. Tämä kone valitaan ottaen huomioon seuraavat parametrit: karanreikien poikkileikkaus; kahden keskuksen välinen etäisyys; käsittelyn yksityiskohdan suurin osa; puoliautomaattisen koneen läsnäolo tai puuttuminen kierteelle; sängyn stabiilisuus.

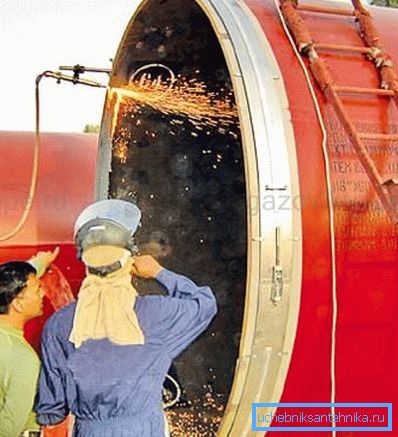

- MONARCH BAND MACHINE -putkileikkuria käytetään, kun putki on jo kaivossa tai jos käsittelyn aikana on pulaa vapaasta tilasta. On huomionarvoista, että ruostumaton teippi kestää vain 153 mm, mikä on suuri poikkileikkaus lähes olematon. Kun tällainen laite on viimeistelty, halkaisija on mahdollista 159 mm: stä 1529 mm: iin, ja lisäksi kone voi vääntyä jopa putken voimakkaasti muotoiltuun päähän.
- Tällaisia asemia käytetään mustan ja ruostumattoman teräksen pylväisiin, ja tässä suoritetaan pienen ja suuren halkaisijan pyöreän, neliön ja suorakulmaisen poikkileikkauksen muotoinen putki, jota syötetään automaattisen aseman sahalle.. Lisäksi automaattinen linja on varustettu purkuasemalla, joka voi kerätä valmiita fragmentteja.
| halkaisija | mm | 10-100 |
| Ruudun ja suorakulmaisen profiilin poikkileikkaus | mm | 1010; 6585/1510; 10060 |
| Seinämän paksuus | mm | 1-5 |
| pituus | mm | 4000-8000 |
| Leikkaa pituus | mm | 340-8000 |
| Moottorin teho yhdelle sahapäälle | kW | 3.3 |
| Levyn halkaisija | mm | 270-350 |
Automaattinen levyn leikkauslinja
- Axxair CC121fs: llä on mahdollisuus kohtisuoraan leikata ilman poroja, suurin poikkeama on 0,25 mm, ja puristimen ansiosta deformaatiota voidaan välttää, vaikka ohutseinäiset putket leikataan. Tällaiset mekanismit ovat melko kompakteja ja niillä on pieni paino, minkä ansiosta niitä voidaan käyttää paitsi työpajalla myös rakennustyömaalla. CC-sarja on varustettu pyöritysjärjestelmän manuaalisella pyörällä, joka helpottaa leikkuuprosessia, ja lisäksi se valmistetaan kiertoradalla.
- FIN-putken leikkaustyökalu&FICEP on suunniteltu koon mukaan leikkaamiseen, eri muotojen leikkaamiseen sekä viistoon.
| Malli, sarja | PB |
| CNC-akseli (kpl) | 6 |
| Mahdollinen halkaisija (mm) | 060-01420 |
| Seinämän paksuus: ilmaplasma (mm) | 5-25 |
| Seinämän paksuus: kaasu (mm) | 5-10 |
| Mahdollinen pituus (mm) | 800-12000 |
| Enimmäispaino (kg) | 6000 |
| Mahdolliset leikkauskulmat | 20? -160? |
| Kiinnityslaite | 5 tarttuu |
| Vetäkää kulmassa | 30? -150? |
| Elektroninen pidikkeen pidike | 1 sarja |
| Pituussuuntainen liike (Y-akseli): iskun arvo max. Paikannusnopeuden paikannustarkkuus | 12 000 mm 10 000 mm / min 0,3 mm |
| Siirtyminen edestakaisin (X-akseli): iskun arvo max. Paikannusnopeuden paikannustarkkuus | 600 mm 1500 mm / min 0,2 mm |
| Siirtäminen ylös ja alas (Z1-akseli): iskun arvo max. Paikannusnopeuden paikannustarkkuus | 560 mm 1500 mm / min 0,2 mm |
| Putken kierto (akseli?): Kääntökulman pyörimisnopeuden paikannustarkkuus | Rajoittamaton 0-8 rpm 0,2 ° |
| Polttimen radiaalinen isku (akseli? 1): kallistuskulman kallistusnopeuden paikannustarkkuus | ± 45 ° 0-18 kierros / min 0,2 ° |
| Polttimen kaltevuus viistoon (akseli? 2): kaltevuuskulman kaltevuuden nopeuden paikannustarkkuus | ± 60 ° 0-18 kierros / min 0,2 ° |
| Värillinen kosketusnäyttö | 1 sarja |
| Kaasunleikkuri | 1 sarja |
| Putken tukimoduuli | 6 kpl |
Tekniset tiedot FIN&FICEP
chamfer
Selitys. Ylemmässä kuvassa arvo: a on poistokulma; P bold blunting; d - leikkauksen tai jalkojen syvyys; - - lihavoitu leveys; H on kokonaispaksuus.
Työkappaleen vääntämiseksi on vain kolme tapaa - se on X-muotoinen, Y-muotoinen ja J-muotoinen menetelmä, jotka voidaan myös merkitä vastaavasti V, K, Y - käsky sallii (katso myös artikkeli Valurautaputket jätevesille: etuja ja erilaisia asennustekniikoita).
Häiriö tehdään kahdella tavalla - mekaaninen ja lämpö, ja pääasiallinen rooli menetelmän valinnassa ei ole hinta, vaan lopputulos. Siten edullisinta menetelmää voidaan kutsua mekaaniseksi käsittelyksi, koska tässä tapauksessa prosessin kemialliset ja fysikaaliset ominaisuudet eivät vaikuta prosessointiprosessiin.
Huolimatta siitä, että mekaaninen menetelmä on enemmän aikaa vievä, on suuri etu - lämpövaikutusvyöhykkeen täydellinen puuttuminen, vaikka lämpökäsittely on paljon halvempaa ja se voidaan tehdä omin käsin.
johtopäätös
Kuten ymmärrätte, putkien palamaton leikkaus sekä niiden käsittely (viistäminen) on paljon kalliimpaa, mutta käsittelyn laatu kasvaa aina. Tietenkin, jos asennat tavallisen putkiston tai lämmityksen, niin suuri tarkkuus on hyödytön, mutta teollisessa tuotannossa se on ensiarvoisen tärkeää (katso myös artikkeli Valurauta-viemäriputket: niiden tyypit ja 4 peruskäyttöä).
