Miten propeeniputket hitsataan

Talon tai huoneiston putkisto vaatii yleensä propeeniputkien juottamista omin käsin, paitsi jos putkisto tai lämmitys tapahtuu muovi- tai teräsputkilla. PP: lle on olemassa useita erilaisia ​​hitsauskoneita, mutta voit käyttää mitä tahansa niistä, riippumatta sen tehosta, muodosta ja kustannuksista.

Voit helposti oppia, miten se tehdään itse, kuten kerrotaan alla, ja näyttää myös joitakin visuaalisia tietoja videosta tässä artikkelissa.

Mitä tarvitaan PPR: n juottamiseen

Huom. Englanninkielinen lyhenne PPR ja Russian - PP osoittavat minkä tahansa kokoisia polypropeeniputkia. Artikkelissa käytämme tällaista merkintää.

Hitsaustyökalu

• Eril ER-01 (LUX) -työkalua käytetään PPR-hitsaukseen ja liittimiin, joiden kokonaishalkaisija on 16–75 mm - suuremmille putkille tarvitaan suurempia suuttimia, joten tarvitaan tehokkaampi yksikkö. Tässä tapauksessa meillä on xiphodial-tyyppinen sähköjuotin, jossa kullakin on kaksi 750 W: n tehoyksikköä, joten saamme yhteensä 1500 W: tä - jokaisen lämmityselementin itsenäinen toiminta on mahdollista. Termostaatin avulla voit asettaa lämpötilan jopa 300 ° C: een, mikä riittää johdotukseen ja lämmitykseen.

• Hitsauslaite CANDAN SM-04 mahdollistaa halkaisijaltaan 16–125 mm: n suuttimien käytön, joka kattaa kaikki käytettävät polypropeeniputket juotettaviksi liittimillä. Myös tässä on asennettu kaksi itsenäistä polttoainelämmitintä, mutta 1000 W: llä kukin tuotos on 2000W - yksikkö selviytyy hyvin teollisuuden tasolla tehtävistä tehtävistä - lämpötila-alue on 50 ºC - 350 ºC. Laitteen mukana toimitetaan vain kolme pariksi liitettyä suutinta - 50 mm, 63 mm ja 75 mm, loput on ostettava tarvittaessa uudelleen.

• Sylinterimäinen laite STURM TW-7218 poikkeaa muodoltaan ja kiinnityksistään samanlaisista xiphoid-instrumenteista - tässä tapauksessa polypropeeniputkien juottaminen tapahtuu ilman parannuksia, mutta periaate ei muutu tästä. Power STURM TW-7218 on 1880W ja termostaatin nupin maksimiasento - 300? C. Mukana on kolme suutinta 20 mm, 25 mm ja 32 mm, kuusioavain ja ruuvimeisseli.

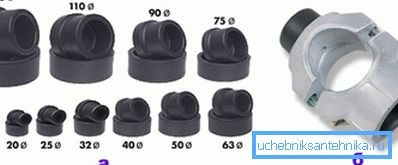

• Huolimatta siitä, että propeeniputkien juotin on yleensä valmistettu vain kolmella tai viidellä suuttimella, voit aina ostaa ne, kun tarvitset kerralla tai toisella.. Tällaiset laitteet on valmistettu alumiiniseoksesta, jonka ansiosta ne voivat lämmetä hyvin nopeasti (alumiinin lämpöjohtavuudessa kuluu ja hopea jälkeen 3. sija). Joillakin muutoksilla on teflonpinnoite - tämä lähes kokonaan poistaa PP: n tarttumisen metalliin, mikä helpottaa työprosessia.

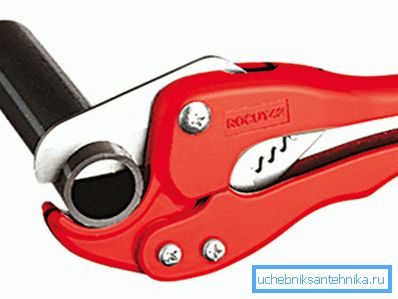

• Polypropeeni- ja metalli-muoviputkien leikkaamiseen käytetään erityisiä saksia.. Tällaisen työkalun laatu riippuu pääsääntöisesti terien kiinnityksestä toisiinsa nähden, joten niillä ei pitäisi olla taittoa ja sitten leikkaus on tasainen. Usein tällainen työkalu toimitetaan laitteen mukana, mutta laadukkaat sakset ostetaan parhaiten erikseen.

Hitsaus

Ennen hitsauksen aloittamista sinun täytyy selvittää, mikä putki edessäsi - RN10, RN16, RN20 tai RN25 - riippuu tästä juottamistavasta. Tosiasia on, että PPR RN10: llä ja RN16: lla on kiinteä seinä, mutta RN20 ja RN25 on vahvistettu alumiinifoliolla tai lasikuidulla. Vain täällä RN20: ssa vahvistuskalvo sijaitsee seinän keskellä ja RN25: ssä - lähempänä alustaa.

Yläosan lähellä oleva alumiinikalvo häiritsee juottamista, koska alumiinikerros paljastuu suuttimeen sisään ja osoittautuu, että sen on tartuttava yhteen sovittimen kanssa, mutta tämä heikentää tartunnan laatua ja siten itse liitäntää.

Siksi RN25: lle käytetään värähtelyä, joka tyhjentää pään (PP: n ja kalvon yläkerroksen) kuten yllä olevassa kuvassa. Tällaiset putket on kuitenkin suunniteltu 95 ° C: n vakiolämpötilaan ja jopa 150 ° C: n hyppyyn, joten niitä käytetään erittäin harvoin (pääasiassa keskitetyssä lämmityksessä), ja lisäksi niillä on melko korkea hinta.

Dockingissa käytetään polypropeeniliittimiä, jotka voivat olla:

• suora (kytkentä);
• kulma (32, 45 ja 90 °);
• vähennys (siirtyminen yhdestä halkaisijasta toiseen);
• kierteinen (mennä metalliin);
• teet ja sivuputket.

Lisäksi valmistetaan polypropyleeninostureita, joissa operatiivinen resurssi on paljon suurempi kuin metalli, joten on parempi käyttää niitä päälinjalla. Tällaisen putkilinjan kiinnitys tapahtuu muovi- tai metallikannattimilla ja pidikkeillä.

Huom. Hitsauksessa kaikkien työkohteiden (PPR ja kiinnitys) on oltava kuivia ja rasvattomia. Vain identtiset osat voidaan liittää.

Taulukko putken upotussyvyydestä asennuksessa ja niiden lämmityksen / jäähdytyksen aika:

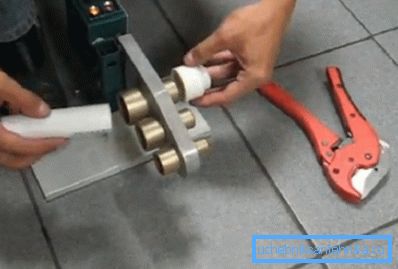

Juotos suoritetaan useissa vaiheissa, kuten fragmenttien ylemmästä valokuvasta näkyy - putken liitos ja pääty kuumennetaan ensin, sitten ne vapautetaan samanaikaisesti suuttimesta ja kolmannessa vaiheessa liitetään toisiinsa.

Ja tässä on tärkeää, että kiinnität huomiota edellä olevaan taulukkoon - siellä näet, missä etäisyydessä sinun täytyy ajaa putkia sovittimeen, kuinka paljon lämmittää ne juotinruuvissa ja kuinka paljon jäähtyä (pidä) telakoitumisen jälkeen. Jos teet kaiken oikein, niin sinun pitäisi saada annos, kuten osiossa on esitetty (valokuvan fragmentti nro 4).

Nämä parametrit ovat äärimmäisen tärkeitä, koska jos putki menee liian syvälle sovittimeen, sen pää on levyn päällä ja tasoittaa, pienentäen läpäisevyyttä, tai se yleensä aiheuttaa tukoksen. Jotta voisit olla väärässä, ennen PP: n lämmittämistä, merkitse lyijykynällä tai merkillä halutulla etäisyydellä ja ohjaa sitä.

johtopäätös

On huomattava, että polypropeeniputken asennus on paljon helpompaa valmistaa lohkoissa kuin yhden elementin kerrallaan - hitsat tiettyä fragmenttia erillään reitistä ja liität sen sitten yhteiseen muotoon. Jos sinulla on ensin työskennellessäsi edellä mainitut ohjeet, sinun pitäisi mennä läpi kaiken ilman ylivoimaisia ​​esteitä ja yhteydet osoittautuvat korkealaatuisiksi (ks. Myös artikkeli Putkiliitokset: putkilinjat ja metallirakenteet).

Onnea!
