Miten profiiliputkien taivutus on

27-08-2018
Putket

Muotoiltujen putkien avulla valmistettu runko on melko yleinen rakennusrakenne. Sitä käytetään myös kasvihuoneissa, kasvihuoneissa, markiisit ja katokset, joilla on pallomainen muoto.

Tässä tapauksessa on olemassa kaksi tapaa tehdä tarvittavat muodot - käytä hitsauskoneita tai putken taivutinta.

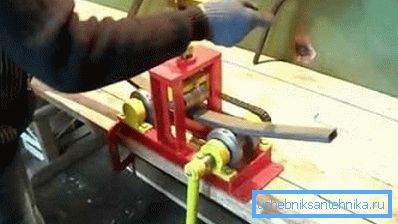

Kuvassa profiiliputki taivutetaan itsenäisesti

Alla tarkastellaan erityislaitteiden käyttöä tällaisiin tarkoituksiin sekä vaihtoehtoja. Voit siis päättää, käytätkö rahaa sen hankintaan, tai on mahdollista rajoittaa vaihtoehtoinen menetelmä.

Vinkki: varmista, että profiiliputkea taivutettaessa ei esiinny halkeamia, kinkeitä ja tasoittumista.

Vaihtoehto manuaalinen putken taivutuskone

Mitä teollisuus tarjoaa meille

Seuraavassa tarkastellaan tärkeimpiä taivutintyyppejä, joita käytetään eniten:

Kompakti käsikirja
  1. Ne on suositeltavaa ostaa pieneen määrään materiaaleja varten.
  2. Niitä ei käytetä ammattimaisina laitteina säteen likimääräisen sovituksen ja alhaisen tuottavuuden vuoksi.
  3. Laite sisältää useita vaihdettavia rullia. Eri osien profiiliputken taivutus suoritetaan niiden avulla.
  4. Halutun säteen saavuttamiseksi on välttämätöntä ajaa materiaalia putken taivuttimen läpi useita kertoja, unohtamatta laskea keskusrullaa manuaalisesti joka kerta. Tässä tapauksessa sivurullien on pysyttävä paikallaan. Metalliprofiilin taivutus tapahtuu keskirullan paineen alaisena.
  5. Työ sisältää fyysistä työtä.
  6. Kone on suunniteltu vain muotoilluille putkille, joiden poikkileikkaus on enintään 40 mm.
sähköinen
  1. Laitteen avulla saavutetaan erittäin tarkat putken taivutukset.
  2. Aseta taivutussäde 1: ksi? mahdollinen käyttäen sähköistä tai mekaanista menetelmää.
  3. Laite pystyy käsittelemään suuria määriä materiaalia siirtymissä.
  4. Vaikka sähkökoneen hinta on korkeampi kuin manuaalinen, sitä voidaan käyttää tarjoamaan palveluja yleisölle, mikä vähentää sen takaisinmaksuaikaa.

Laitteiden haittana on sen korkea hinta ja suuri paino, mikä rajoittaa sen saatavuutta keskimääräiselle ostajalle.

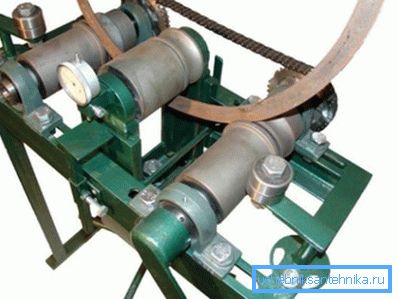

Sähköinen putken taivutuskone

Vaihtoehtoiset menetelmät

Käytä hitsauskoneita ja kulmahiomakoneita

Jos sinulla ei ole putken taivutuskoneita tai palveluiden hinta ei sovi sinulle, on mahdollista taivuttaa profiiliputkea omilla käsilläsi oikeaan kulmaan kotona.

Tätä varten sinun on valmisteltava hiomakone tai hiomakone ja hitsauslaite. Alla olevat ohjeet kertovat, miten se tehdään:

  1. Piirrä kaavio, jolla lasketaan pyöristyssäde.
  2. Tee paikka, jossa putken taivutus on tarkoitus tehdä, kulmahiomakone, jossa on levy metallia, useita poikittaisia ​​leikkauksia.
  3. Kiinnitä putki päinvastoin ja aloita taivuttaminen siihen suuntaan, jota tarvitset pienellä voimalla.
  4. Hitsaa leikkeet hitsauslaitteella, kun taivutuskulma sopii sinulle. Älä unohda TB: n sääntöjen noudattamista.

Vihje: Viimeisessä vaiheessa hioa hitsit.

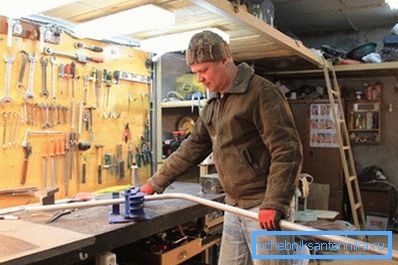

Miten taivuttaa profiiliputkea omin käsin kotona

Hiekka- ja metallilevy

Tämä menetelmä ei vaadi erityisiä työkaluja, joten sitä voidaan pitää yhtenä yksinkertaisimmasta, vaikkakin aikaa vievästä.

Jos et tiedä, missä profiiliputkea taivutetaan, käytä sitä:

  1. Valmistele hiekka, jonka pitäisi riittää täyttämään koko putki. Muista kuivata ja seuloa se.
  2. Sulje putken toinen pää puupihalla.
  3. Kaada seulottu hiekka siihen ja kytke se myös toiselle puolelle.
  4. Ota halkaisijaltaan sopiva metallilevy.
  5. Kiinnitä profiloidun putken toinen pää nastojen väliin, vedä toinen toisensa päälle, napauttamalla sika sen yli.

Vinkki: profiilin taivutusprosessin helpottamiseksi pienellä säteellä on parempi lämmittää muodonmuutoskohta kaasupolttimella. Metalliseinien eheys prosessin aikana antaa tiivistä hiekkaa.

  1. Poista tukkeutunut pilkko profiilin taivutuksen jälkeen, ne on poistettava tai poltettava.
  2. Poista hiekka putkesta kokonaan.

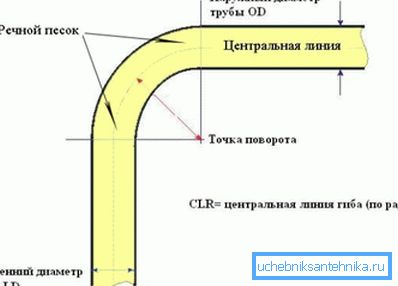

Hiekan käyttö

Menetelmä on melko monimutkainen, joten sitä käytetään yleensä kertaluonteisiin putkiin. Talvella hiekkaa voidaan korvata vedellä, jonka pitäisi jäätyä profiilin sisään, älä unohda turvallisesti sulkea päät liikenneruuhoilla.

Heti kun putkessa oleva neste jäätyy, voit alkaa taivuttaa sitä valmistetun kuvion mukaan.

Levitä neliöjousi

Ammattilaiset tietävät toista tapaa, jolla metalli- muotoisen putken seinät eivät pääse deformoitumaan - käyttämällä samaa muotoa, mutta pienempää jousta. Sen valmistukseen käytetään teräslankaa, jonka halkaisija riippuu seinien paksuudesta.

Jousi profiiliputken taivuttamiseksi

Tärkeintä - sen pitäisi vaivattomasti mennä tuotteen sisään. Sitten suunnitellut taivutuspaikat tulisi lämmittää kaasupolttimella tai puhalluslaitteella, sillä sen jälkeen seinät taivutetaan helpommin.

Käytä erityisiä suojakäsineitä, kun pidät tuotetta pihdeillä. Halutun säteen saavuttamiseksi käytä tyhjiä tai metallisia nastoja, jotka on kiinnitettävä turvallisesti kehän ympärille.

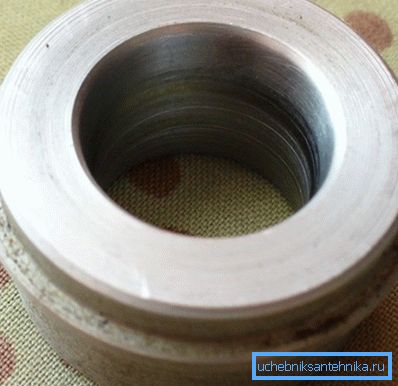

Teräskuori taivutusta varten

johtopäätös

Artikkelissa kerrottiin, miten voit taivuttaa profiiliputken haluttuun säteen. Tätä varten on olemassa erityinen laite, joka helpottaa prosessia, tai voit käyttää "folk" -menetelmiä, jos kone on liian kallista, taivutuspalvelujen hinta ei sovi sinulle tai et pääse niihin (katso myös artikkeli Butt-hitsaus: tekniikka ja laitteet).

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
