Miten liität putken mon polypropeenilla

Usein on tapauksia, kun putkilinja tehdään, sinun on kohdattava ongelma, joka liittyy putkien yhdistämiseen eri materiaaleista. Tässä artikkelissa tarkastellaan, miten HDPE-putki liitetään polypropeeniputkeen.

Polypropeeniputkiliitännät

Polypropeeniputkien liittämiseen muihin putkityyppeihin on erikoisliitoksia kierteillä. Kiinnittimen toinen puoli on hitsattu polypropeeniputkeen, ja toinen puoli on kierteitetty samaan halkaisijaan ja toinen putki kierteellä. Liittimen kierre voi olla sisäinen tai ulkoinen. On myös yhdistettyjä kytkimiä. Pohdimme niitä myöhemmin.

Toinen polypropeeniputken liitäntätyyppi perustuu laippaliitäntään. Tätä liitäntää käytetään suurissa putkissa. Laipan kiinnittämiseksi polypropeeniputkeen hitsataan holkki, johon laippa sitten asennetaan. Toinen kiinnitysvaihtoehto tehdään korkin laipoilla. Niiden laite muistuttaa puristusliitintä. Laippaliitäntä on kiinnitetty saman läpimittaisen putken reunoille ja kiristetty lieriömuttereilla.

HDPE-putkien liitäntöjen tyypit

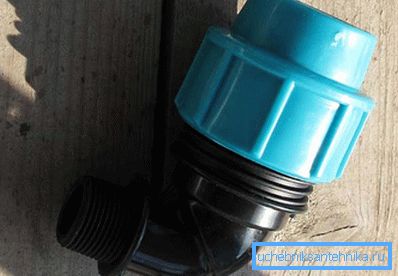

Pipe PND -laitteessa on suunnilleen samat liitäntälaitteet. Yleisin - collet-yhteys. Putkien liittämiseksi käytetään kytkentää, jossa on toisella puolella kaulus ja toisella lanka. Kytkimen kiinnittämiseksi kiinnitysmutteri irrotetaan ja laitetaan HDPE-putkeen. Kotelo työnnetään putkeen, kiristysmutteri on kiristetty ja tiukasti kiristetty.

Vihje! Kiinnitysmutteria ei saa kiristää tiukasti, muuten se voi räjähtää tai holkki puristaa putken reunan.

Kun kaulus on liitetty kierteisen kauluksen toiseen päähän, voidaan ruuvata toinen putki, jonka kierre on sama halkaisija.

HDPE-putken laippaliitäntä tehdään samalla tavalla kuin edellä kuvattu kytkentä. HDPE-putken reunalla on hitsattu holkki, johon laippa on asennettu. Sama laite, jossa on korkki- laippa, jossa liitos on asennettu putkien reunoille ja puristettu suuttimilla.

Kahden putken liittäminen

HDPE-putki voidaan helposti liittää polypropeeniin käyttämällä edellä kuvattuja putkijärjestelmiä.

• Ensimmäisessä tapauksessa kiinnität kierretangon HDPE-putkeen ja yhdistetyn kierteitetyn holkin propeeniputkeen. Kiinnitä ja kiertää kierteen käämityksen FUM-nauhalla.
• Toisessa tapauksessa liität kaksi putkea laipoilla. Aseta tiivistysholkki laippojen väliin ja kiristä ruuveilla.

Yhdistetyt kytkimet

Jos PND-putkien liitäntäkytkennällä kaikki on selkeä, polypropeeniputkien yhdistetyt liitännät (liitokset) ovat erilaisia. Katsotaanpa niitä nopeasti:

1. Naaraskierteinen kytkentä toimii putkilinjan liittämiseksi toiseen putkityyppiin tai välineisiin, joilla on ulkoinen kierre. Se koostuu polypropeenista, jossa on metalliliitäntä, johon on painettu sisäänpäin suuntautuva kierre.
2. Ulkoinen langankytkentä suorittaa samat toiminnot kuin edellä on kuvattu. Se eroaa vain siinä, että metalliholkki, jossa on ulkoinen kierre, puristetaan polypropyleenilevyyn.
3. Avaimeton kierteinen kytkentä koostuu polypropeenista, johon on painettu metalliholkki, ulkonevat metalliset reunat polypropeenin reunan yli. Kasvot on suunniteltu avoimen avaimen alle. Kasvojen sisäpuolella on veistetty. Tällainen holkki on kätevää kääntää avaimella toiseen kierteeseen. Lisäksi on olemassa mallit kytkimistä avaimet käteen.
4. Avaimeton urosliitin on sama kuin 3 kohdassa kuvattu kytkin, mutta sillä on ulkoinen kierre.
5. Split-kytkentä sisäkierteellä koostuu kahdesta metalliosasta avoimen avaimen alla. Lisäksi yksi metalliosa on liitetty polypropeenilevyyn. Tällaiset kytkennät asennetaan paikkoihin, joissa on tarpeen irrottaa putki tai poistaa laitteet. Toinen tämän kytkimen nimi on amerikkalainen. Kierrä se kahdella avaimella.
6. Irrotettava kytkentä ulkoisella langalla on samanlainen kuin edellinen amerikkalainen. Ainoa ero on ulkoisessa kierteessä sisäisen sijaan.
7. Kotelomutterilla varustettu kytkentä koostuu polypropeenista, johon painetaan mutteria. Se asennetaan samalla tavalla kuin amerikkalainen: vaaditun putkijohtimen paikoissa.

Näillä yhdistetyillä kytkimillä, jotka on juotettu polypropeeniputkeen, on helppo liittää HDPE-putkeen, jossa on samanlainen kierre.

Juottavat PP-liittimet

Ennen kahden putken liittämistä liittimiin ne on kiinnitettävä putkeen. Kiinnitystapin kiinnittäminen HDPE-putkeen, jota käsiteltiin edellä. Harkitse nyt polypropyleeniputken liittämistä liittimeen.

Polypropeeniputkiliittimet on liitetty juottamalla erityisellä juottimella. Juotin, jossa on suuttimet, asennetaan jalustaan ​​ja lämmitetään 260 ° C: seen^noinC. Putken reuna puhdistetaan lialta, viistetty ja rasvanpoisto kytkimen sisäpuolella. Putki ja kiinnitys samanaikaisesti asetetaan lämmitettyihin suuttimiin. Kuumennuksen jälkeen putki asetetaan sovittimeen tasaisesti kääntämättä ja annetaan jäähtyä. Tämä täydentää juotosprosessia.

Tämän artikkelin lukemisen jälkeen voit helposti liittää polypropeeniputken HDPE-putkeen. Tässä on kaikki mahdolliset vaihtoehdot oikean yhteyden muodostamiseksi. On harrastajia, jotka väittävät rakennusfoorumeilla, että nämä kaksi putkea voidaan juottaa eri lämpötiloissa olevalla kytkimellä. Mutta asia on, että polypropeeni ja HDPE koostuvat eri materiaaleista, niillä on erilaisia ​​sulamispisteitä, joten tämä sauma voi räjähtää tai jopa sulaa. Jos päätät tallentaa ja kokeilla, tee se omalla vaarallasi ja riskilläsi.

video

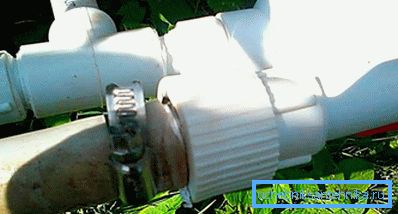

Yksi esimerkki on se, miten rautaputken osa voidaan korvata polypropeenilla. Samalla periaatteella on mahdollista liittää muoviputkia eri materiaaleista:

valokuva

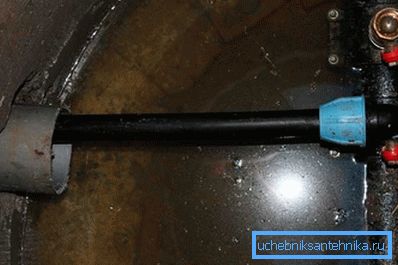

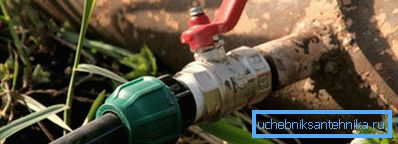

Näissä kuvissa näet, miten voit vielä liittää muoviputkia:
