Miten leikkaa putki 45 astetta

Putkilinjan asennuksessa on usein tarpeen leikata putki kulmaan. Lisäksi kulmalla tulisi olla täsmälleen sellainen aste, joka on välttämätön suunnittelulle. Kun kulma on väärin valmistettu, on mahdotonta tehdä täsmälleen putkilinjan mittoja, joiden piti suorittaa. Esimerkiksi putki pyörii 45 astetta asennuksen aikana, joten sinun on tiedettävä, miten putki leikataan 45 astetta. Tätä varten tarvitsemme merkintätyökaluja, hiomakoneita tai metallisahaa.

Merkintä paperilla

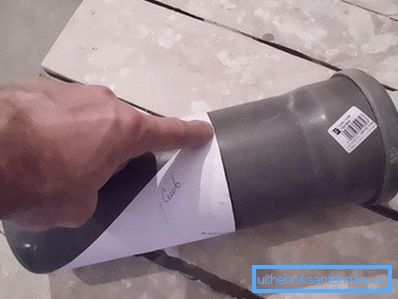

Yksi helpoimmista tavoista on merkitä kulma paperille. Neliöarkki on tiukasti vinosti. Otamme putken ja kääri se taitettuun arkkiin siten, että diagonaalien reunat ovat toisiaan vasten. Siten levyn pienemmällä puolella on 45 asteen kulma. Otamme kaikki merkintätyökalut ja merkitsemme tulevan putken paikan leikkaamalla levyn viivaa pitkin. Merkinnälle ei ole vahingossa kulunut, voit käyttää kapeaa nauhaa. Tämä merkintämenetelmä on kätevä pitkälle putkelle, jonka halkaisija on suuri, ja sen osan paikka, joka on jossain keskellä.

Vesisäiliön käyttö

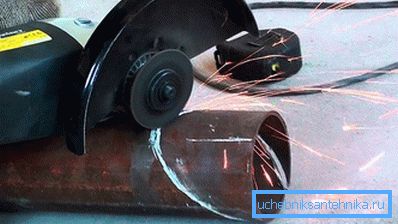

Mitä tehdä, jos olemme tekemisissä pienen halkaisijan omaavan putken kanssa, ja on tarpeen leikata putki jossain reunassa? Tule syvään säiliöön, joka on täynnä vettä. Ennen työn aloittamista on tarpeen laskea kaltevuuskulma ja tehdä merkki säiliöön. Sitten meidän täytyy vain laskea putken reuna varovasti veteen ja kallistaa sitä kohti säiliön merkkiä. Vedämme putken ulos, merkitsemme kosketuskohdan veteen ja leikataan rohkeasti merkinnällä. Tämä menetelmä on hyvä merkintä suurelle määrälle putkia. Vesisäiliöstä valmistunut malli nopeuttaa työtämme.

Tietokoneohjelma auttaa

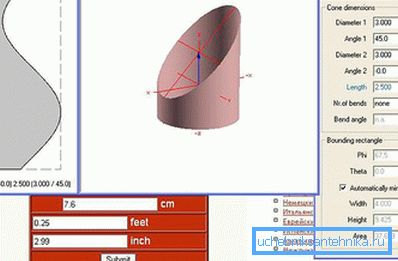

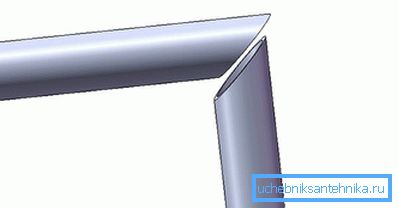

Haluaisin myös harkita merkintämenetelmää tietokoneohjelman avulla. Tämä on melko monimutkainen menetelmä niille, jotka eivät ole tottuneet työskentelemään tietokoneen kanssa. Se edellyttää tietotaitoa PC: stä, skannausten ja piirustusten ohjelmistojen saatavuudesta. Alamme työskennellä piirustuksen suorittamisen yhteydessä, mikä osoittaa ympyrän koon ja kaltevuuden. Teemme niin sanotun virtuaalikuvion.

Tulostinta käytettäessä tulostamme kuvan paperille. Mitä suurempi putken halkaisija on, sitä enemmän arkkeja on merkitty. Sakset leikkaavat kaikki piirustuksen osat ja liimaavat ne skotch-nauhan avulla. Valmis malli sovitetaan putkeen ja paperin reunalle tehdään merkintä. Tätä merkintämenetelmää pidetään yhtenä tarkimmasta. Jos tietokoneessa ei ole tällaisia ​​ohjelmia, voit käyttää Internetiä. Verkossa voit ladata merkintämallin. Se on myös tulostettava ja leikattava. Valmis pala kietoutuu putken ympärille ja suorittaa merkinnän.

Jos putki on profiloitu

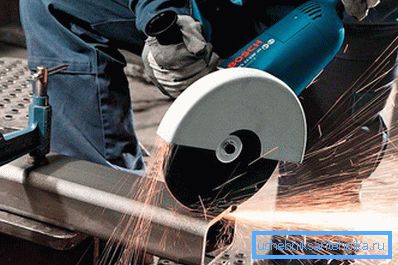

Ja tässä on esimerkiksi profiiliputki, ei pyöreä. Profiiliputken manuaalinen merkitseminen voi johtaa suuriin virheisiin. Paras tapa päästä tästä tilanteesta on malli, joka on valmistettu samasta profiilista, jonka halkaisija on suurempi. Ota pieni osa profiiliputkesta ja mittarin avulla huomataan 45 asteen kulma. Leikkaa hiomakone irti merkistä ja jaa reunat niin, etteivät ne vahingoitu. Sitten meidän täytyy vain lisätä malliin pienemmän halkaisijan omaava profiili ja leikata se merkinnän jälkeen.

video

Tämän videon ansiosta voit oppia putken leikkaamiseen 45 tai 90 asteen kulmassa tietokoneohjelman avulla:

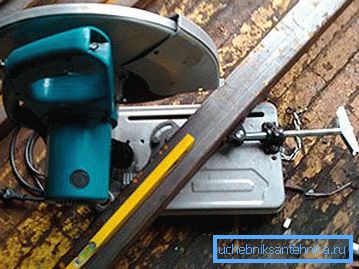

Profiiliputken leikkaaminen 40 asteen putkileikkuutyökalulla:
